CAD插入图片怎么跟着绘制一样尺寸?

 在使用CAD绘制图形的时候我们有时需要插入图片,通过图片的插入我们就可以跟着绘制,这样就能够得到与图片一模一样的图形了,下面我们就来看看CAD插入图片如何跟着画一样大小的吧!

方法/步骤

第1步

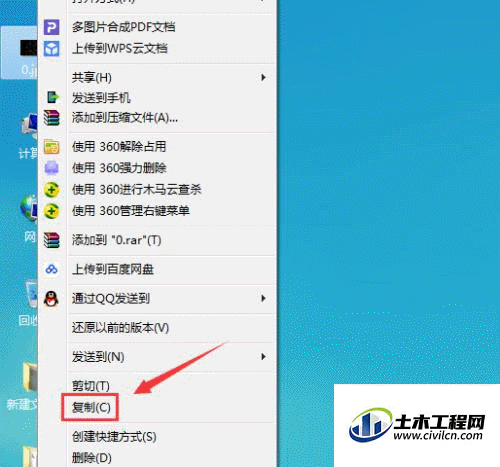

我们在桌面上找到需要插入到CAD的图片,点击鼠标右键找到复制选项,如图所示:


第2步

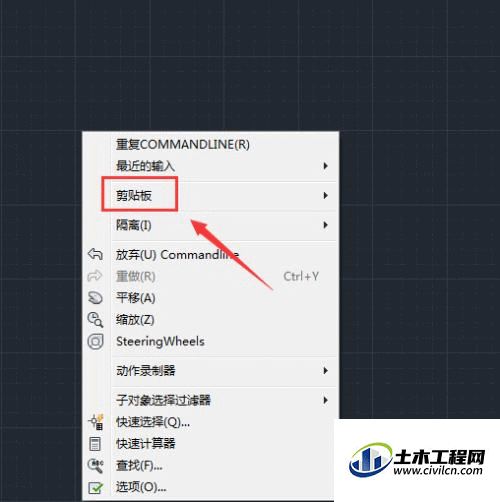

点击复制之后将CAD打开,然后在CAD的绘图区里单击鼠标右键,在右键菜单哪里找到剪贴板选项,如图所示:


第3步

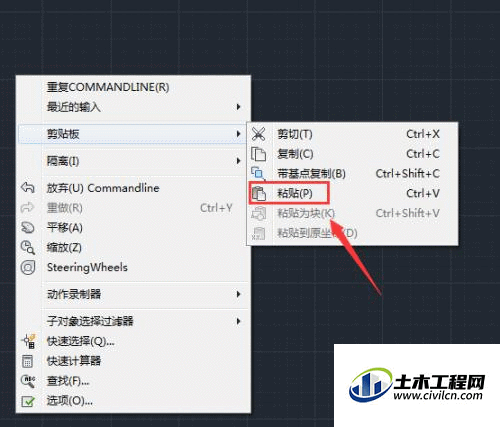

点击剪切板选项在其子级菜单哪里找到粘贴选项,如图所示:


第4步

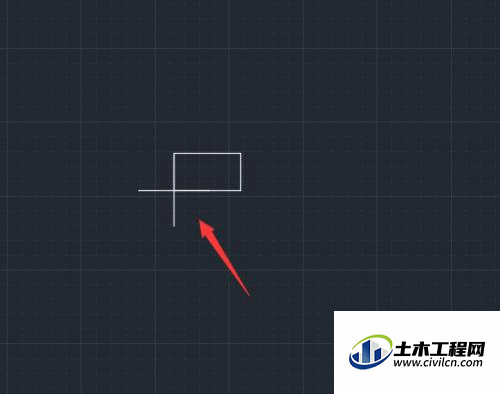

点击粘贴选项之后要我们指定插入点,如图所示:


第5步

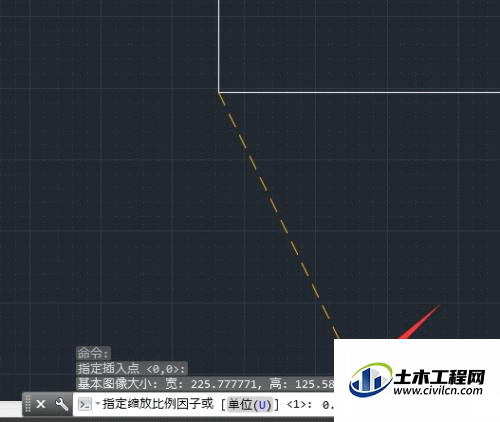

使用鼠标左键点击之后我们就得到了插入点,然后在命令行内输入我们图形的比例因子,如图所示:


第6步

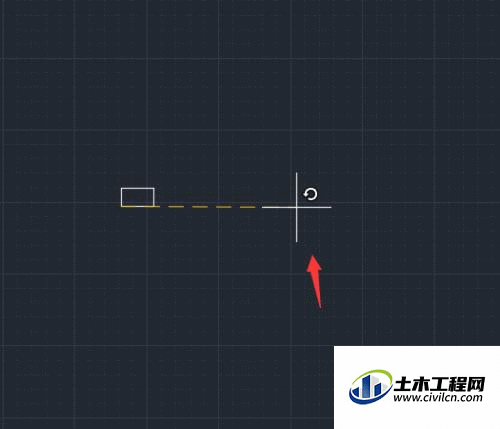

输入比例因子之后按下回车键提示我们输入旋转的角度,如图所示:


第7步

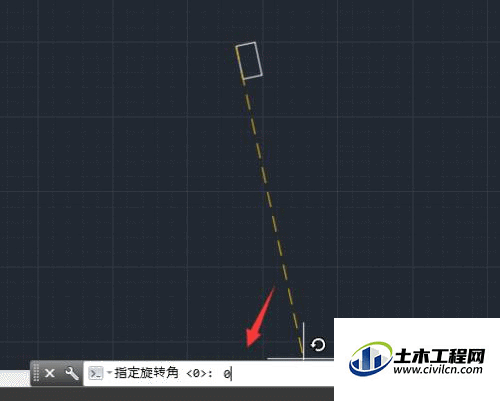

我们在命令行内输入需要的角度,此时我们输入旋转角度为0,如图所示:


第8步

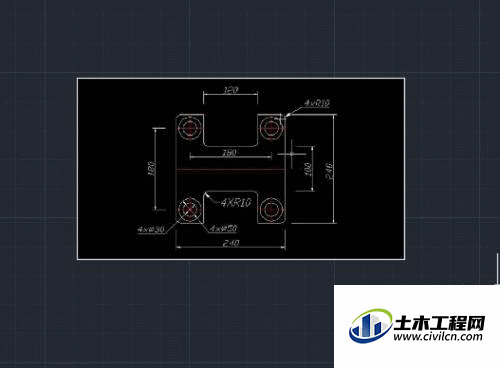

输入角度之后在按下回车键此时我们就得到了跟绘制一样尺寸了,如图所示:
