CAD里面所谓构造线，就是向两个方向无限延伸的直线，可以用来创建其他对象的参照。在我们进行CAD制图中经常要画构造线，那么CAD如何画出水平造线呢？这就来告诉大家。
方法/步骤
第1步

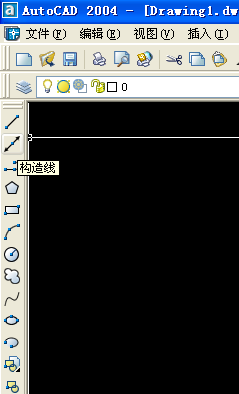

打开AUTOCAD软件，找到工具栏中构造线图标。
第2步

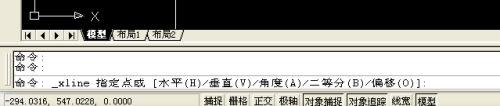

鼠标左键点击，在命令栏中出现如图：
第3步
在命令栏中输入"H",代表画水平造线。
第4步
按回车，在命令行中显示”指定通过点：“，如图：
第5步

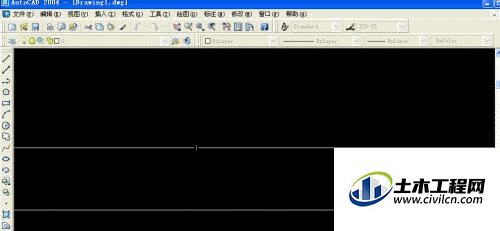

在绘图界面上点击指定通过点。
第6步

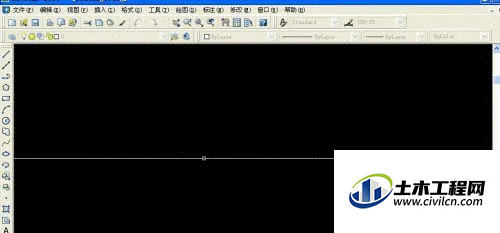

移开后可以看到一条水平造线画成了。
