CAD中用多段线画圆

 CAD作图中经常用到圆形,但是直接画出来的圆形不能改变其宽度,所以我们可以考虑使用多段线来绘制,那么CAD中怎么用多段线画圆呢?其实非常的简单,本次的教程来告诉大家。

方法/步骤

第1步

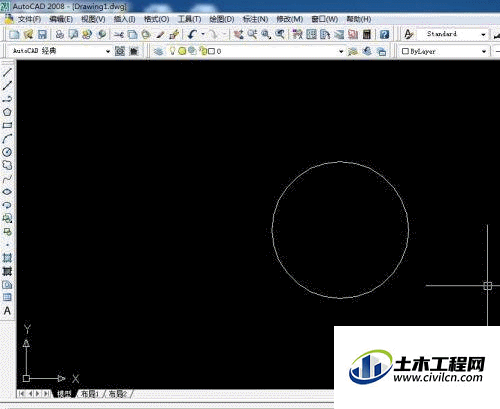

打开CAD,并画一个自己所需大小的圆。


第2步

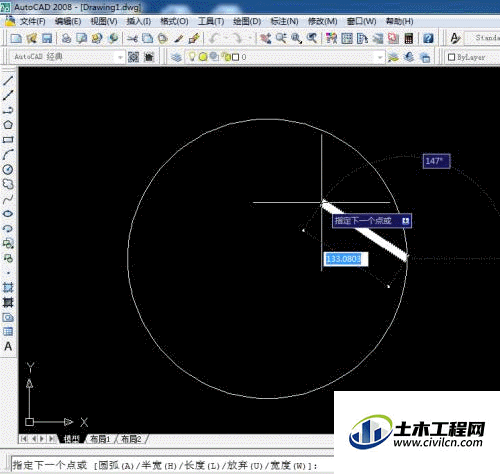

使用多段线命令,选中圆上一点,点击下方命令栏的‘’圆弧A‘’。


第3步

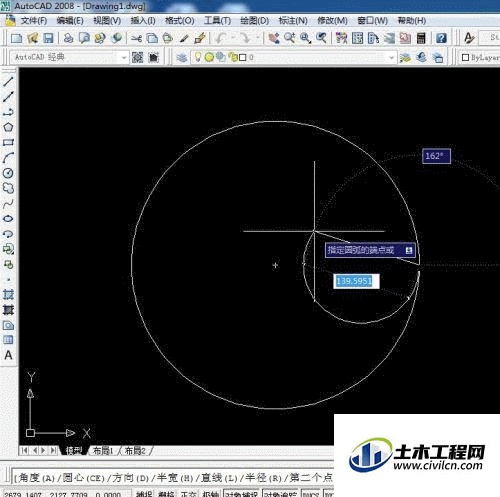

执行完上述命令后,再点击命令“圆心CE”。


第4步

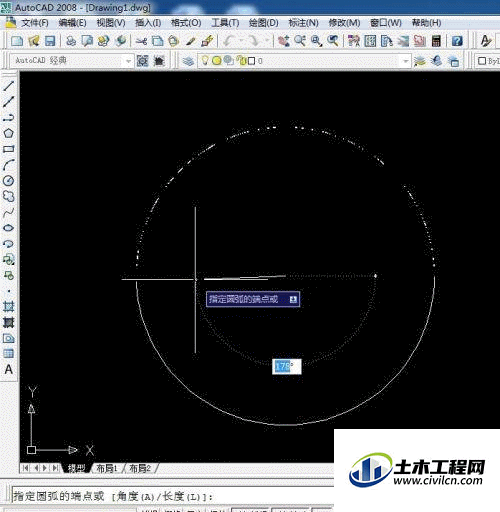

点击与起始点对称的圆上另一点。


第5步

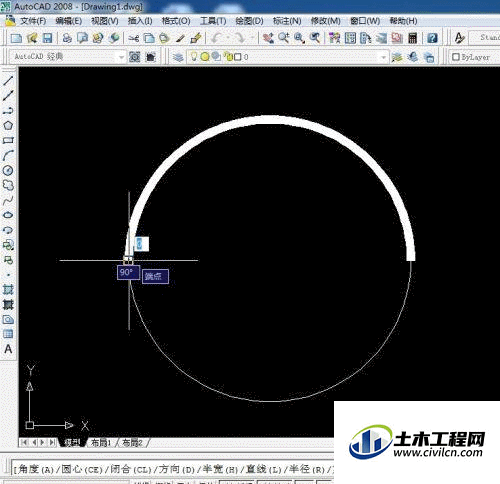

点击完成后,就画完了一个半圆。


第6步

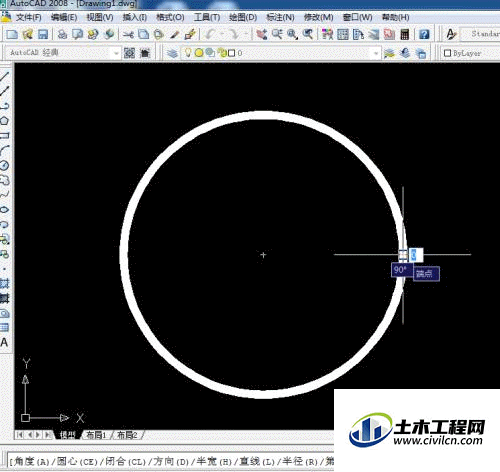

再点击起始点,这样一个圆就画完了,可以通过属性更改其宽度。
