CAD尺寸标注样式的设置

 CAD是目前比较受欢迎的工程制图建模软件,工程图纸制作完毕之后,我们需要标注尺寸、单位才行,这样别人才能够看的明白,可是CAD尺寸标注样式如何设置?这就来详细的为大家介绍。

方法/步骤

第1步

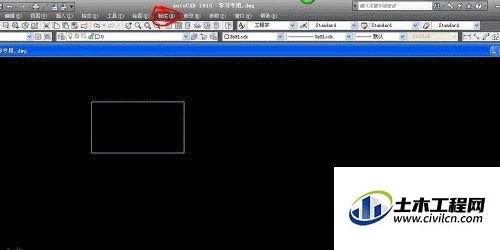

点菜单栏中【标注】,然后在下拉工具栏中选择【标注样式】命令。也可点击【格式】下的【标注样式】


第2步

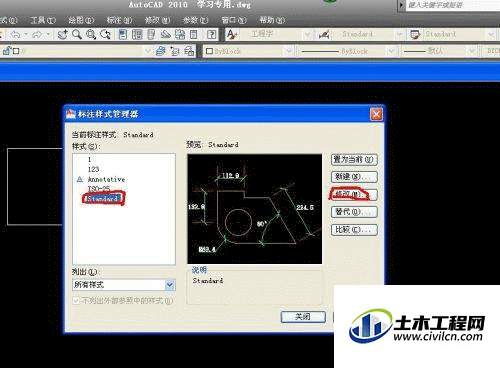

出现如下对话框


第3步

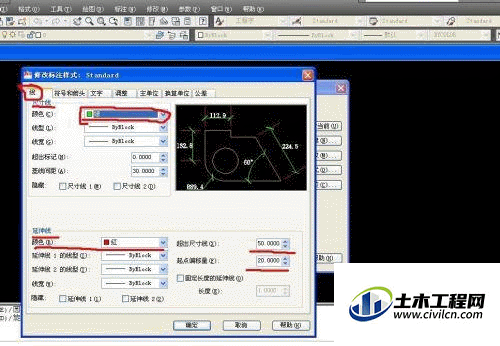

在【线】选项卡中做如下设置


第4步

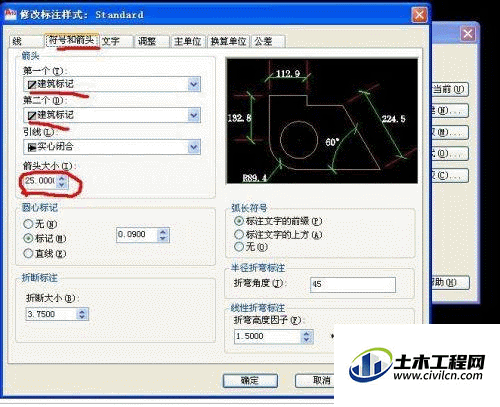

在【符号箭头】选项卡作如下设置


第5步

在【文字】选项卡作如下设置


第6步

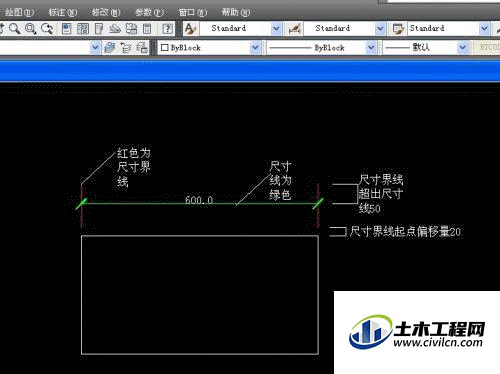

点确定置为当前保存,点菜单栏【标注】,选择下拉菜单中【线性】标注命令,最终效果如下
