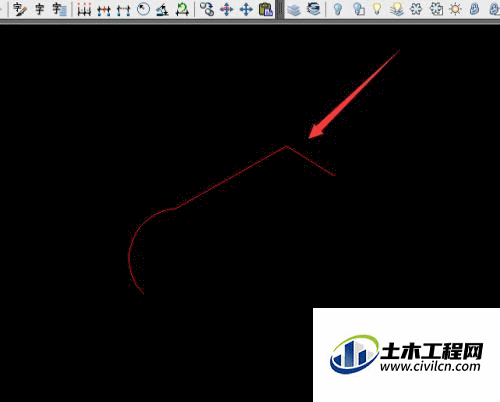

我们在CAD图上，有时候要测量线条的长度，但是有的线条组成十分复杂，它有弧线，曲线，直线组成，线条十分不规则，想要测量它的长度比较麻烦，那么一起来了解一下CAD怎么测量不规则线条的长度的吧！
方法/步骤

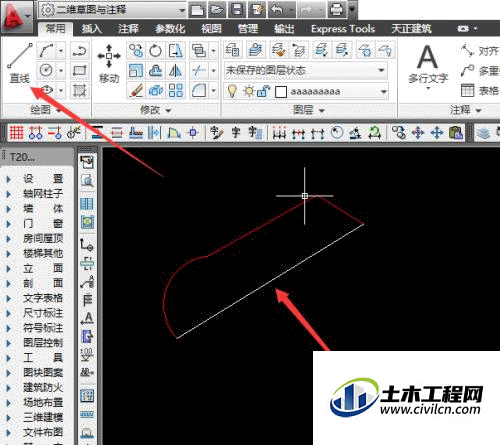

第1步
我们先用直线把这根不规则的线条连接成为闭合图形

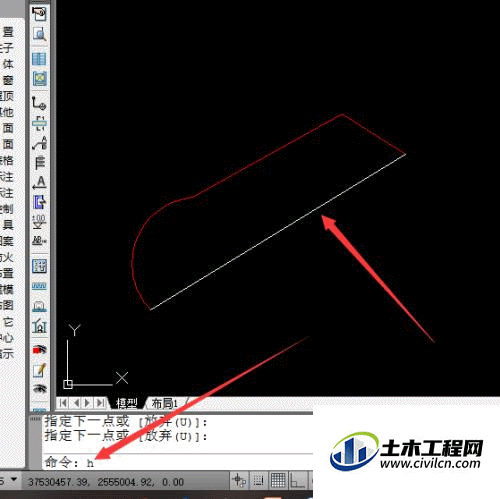

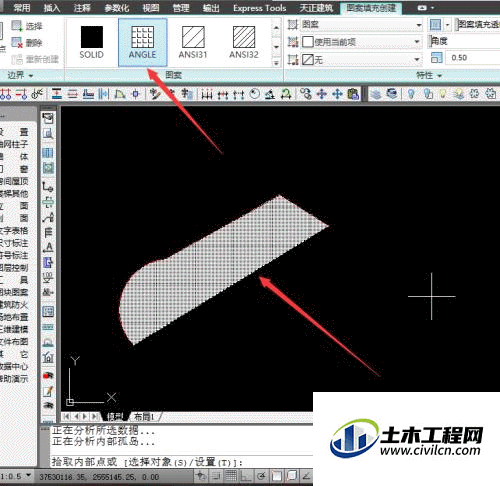

第2步
然后我们输入快捷命令【h】，填充图案

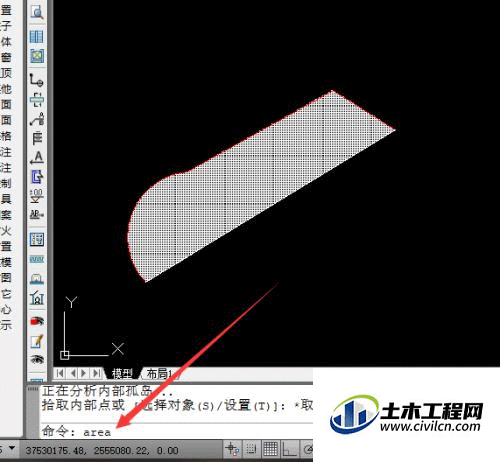

第3步
接着我们在下边的命令栏中输入【area】，按enter键

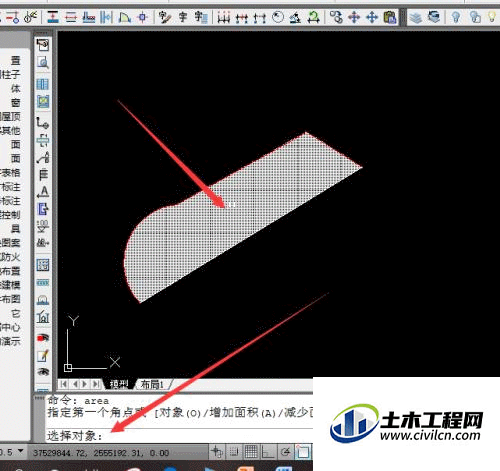

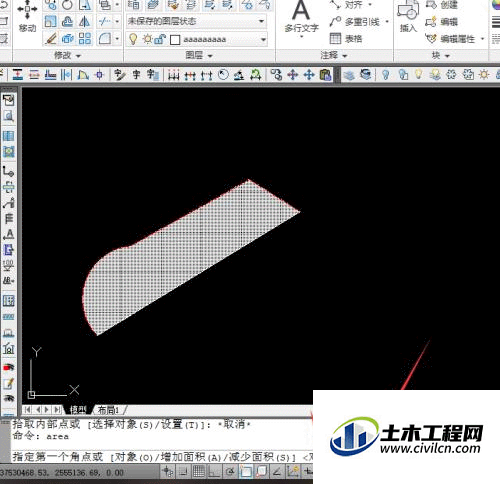

第4步
之后我们根据页面提示，输入字母【O】，按回车键
第5步

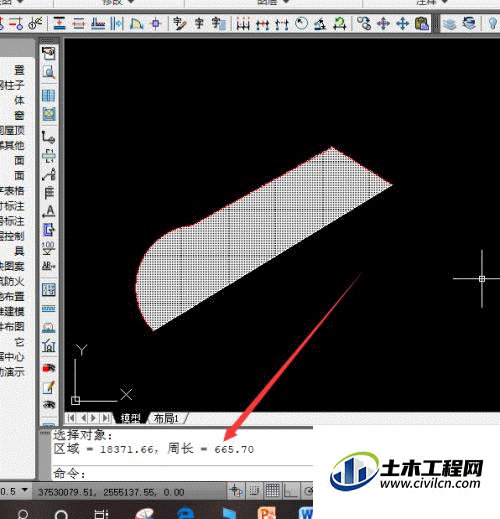

现在我们点击图形中的填充图案，这时我们会在下边看到这个封闭图形的周长

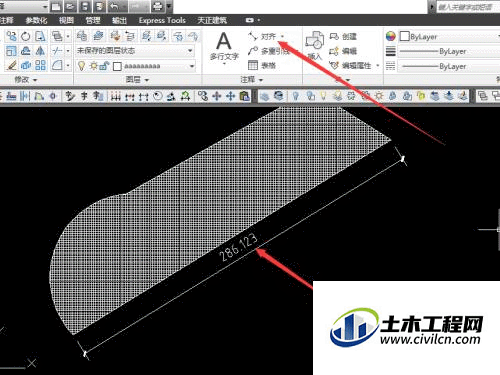

第6步
最后我们用CAD测量命令测量出我们后边加上的直线长度，再用周长减去直线长度就可以计算出这段带曲线弧度不规则线条长度
