CAD中如何让标注更好看?

 CAD标注因为字体非常小,不好看,或者字后面带有小数点,尺寸界线长短不一等各种标注得不好看,这样非常影响我们的出图效果,所以CAD怎样让标注更好看?

方法/步骤

第1步

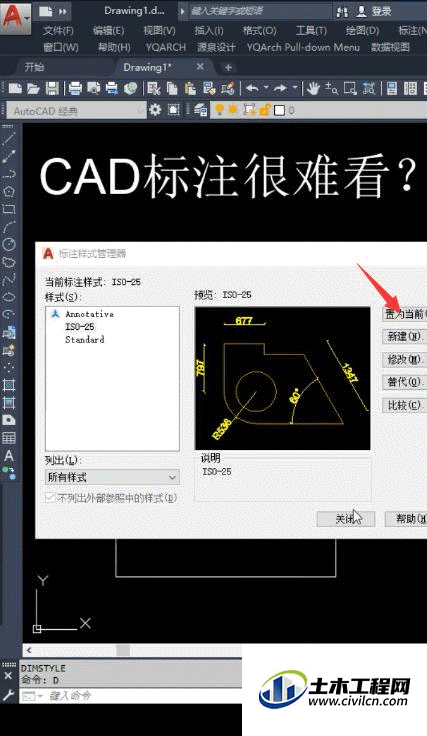

输入d,修改标注样式;

第2步

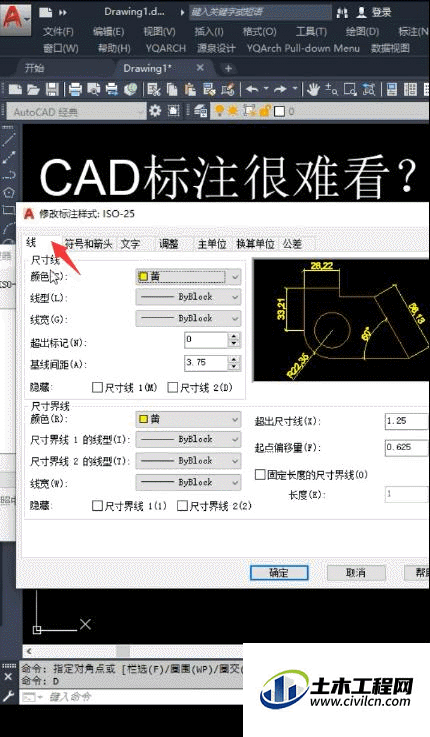

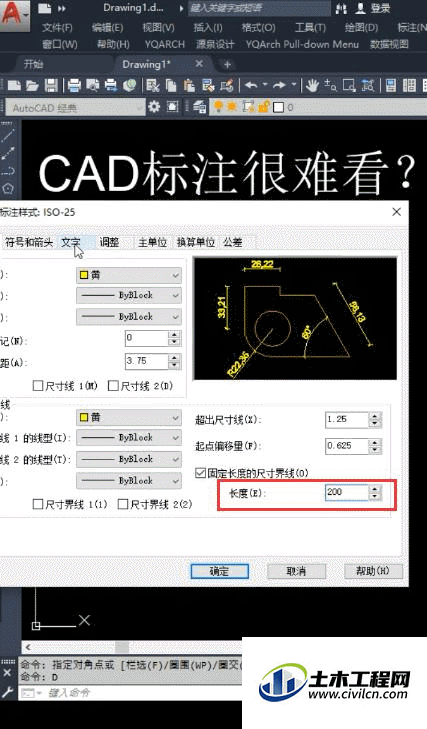

在线的一栏下,把尺寸界线修改一下,案例中改为2000;



第3步

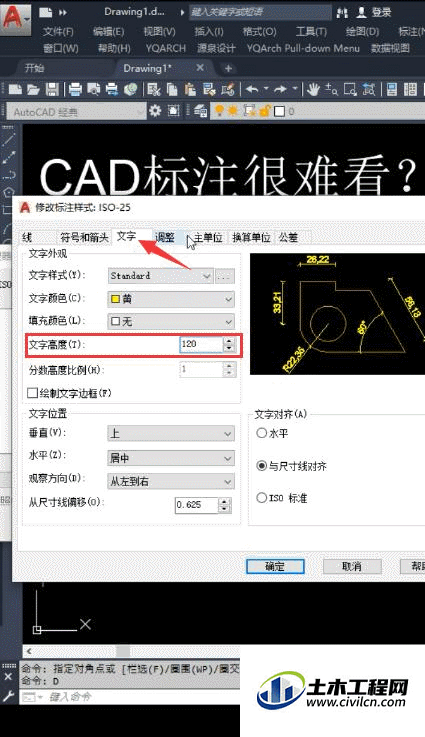

在文字的一栏下,把文字高度修改一下,案例中改为120;


第4步

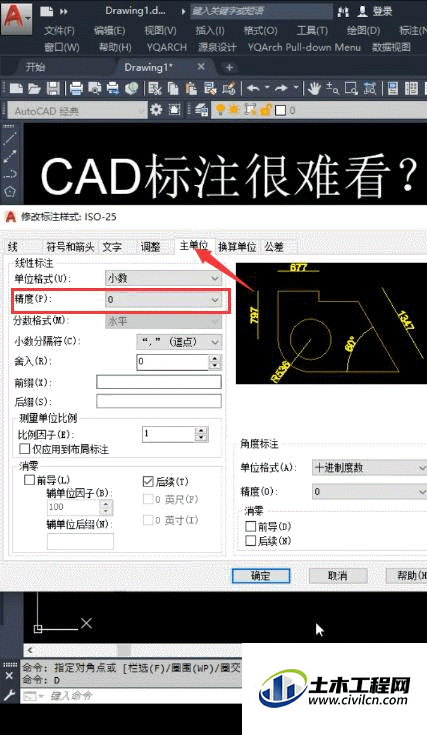

在主单位的一栏下,把精度修改为0;


第5步

之后点击确定,再点击置为当前,再关闭;


第6步

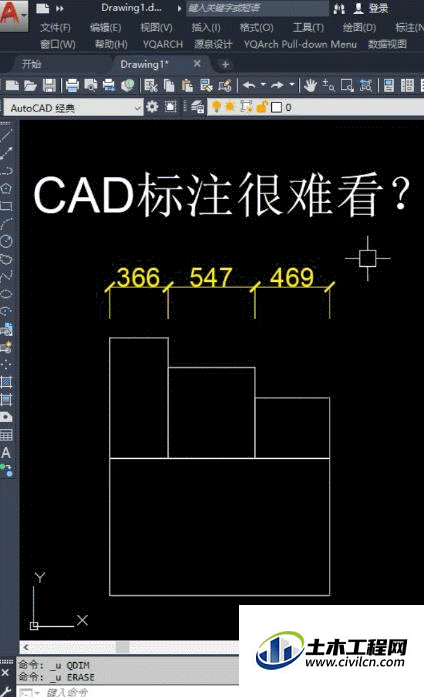

输入dli,进行快速标注,输入dco,连续标注,之后尺寸界线就不会长短不一了。
