工艺流程图为了区分不同功能管道，分别用不同得线型和颜色的线加以区分，增加图纸的便识性。而CAD系统本身自带的线型有限，且有的不便于区分，所以CAD如何绘制字母线呢？来把自己的方法分享给大家。
方法/步骤
第1步
制作线型文件（.lin文件）：新建txt文件，将【*名称, ----ZF----ZF----ZF----
A,12.7,-5.08,["ZF",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08】代码复制到文件中。
第2步

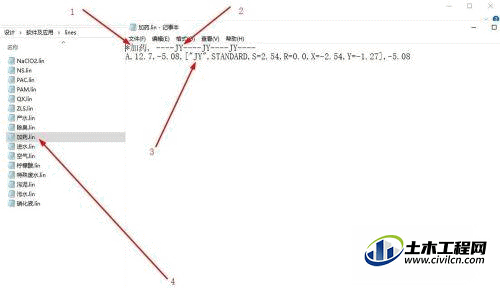

将代码中“名称”字符修改成“加药”，将“ZF”字符修改成“JY”，修改后代码如下:
*加药, ----JY----JY----JY----
A,12.7,-5.08,["JY",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08
第3步
保存文件，并将文件名修改为[加药.lin]，后缀改为lin。并将文件保存在你随意指定的硬盘位置。
第4步

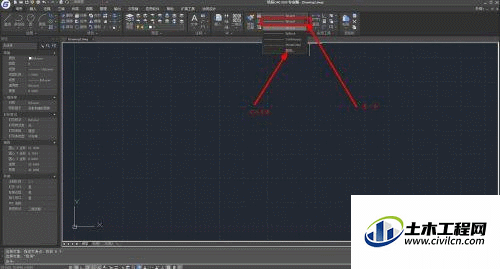

打开CAD，选择线性框下拉箭头，选择加载。
第5步

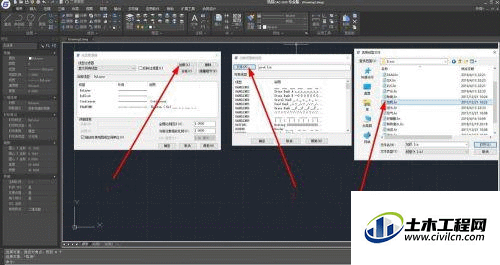

在弹出框中以此点击加载-文件-选择自己的保存文件。找到自己保存的位置，并选中文件，点击确定。
第6步

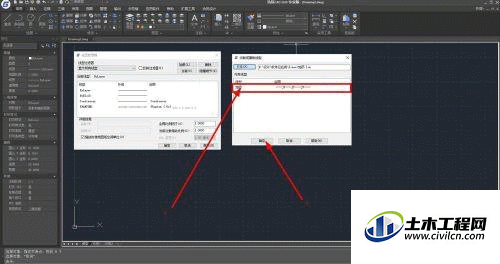

选中线型，点击确定。到此，一个JY的线型就制作和加载完成了。
第7步

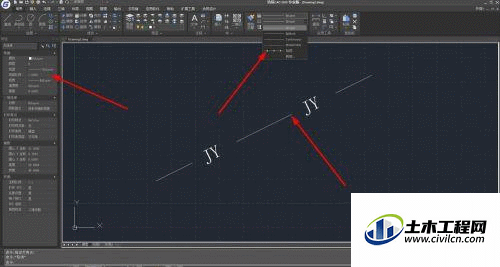

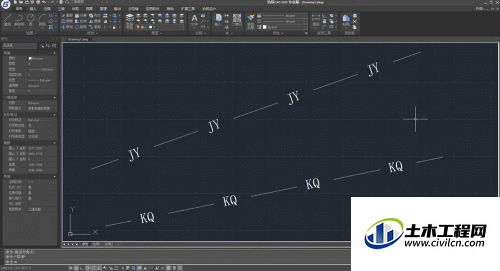

打开CAD，画一天直线，修改直线属性为“加药”，调整线型比例到合适比例。如下图所示，我们就画出自己制作的---JY---JY---的直线了。
