CAD如何进行图案填充渐变色?

 CAD可以更轻松地解决最严峻的设计挑战,借助其自由形状设计工具能创建所想像的形状。在制图的时候,为了让图形更加好看,我们会添加一个颜色,那么CAD怎么进行图案填充渐变色?下面我们跟着教程学起来吧!


方法/步骤

第1步

如图所示,这里点击图中所示的窗口,随意绘制一个封闭的图形。按照提示绘制即可。


第2步

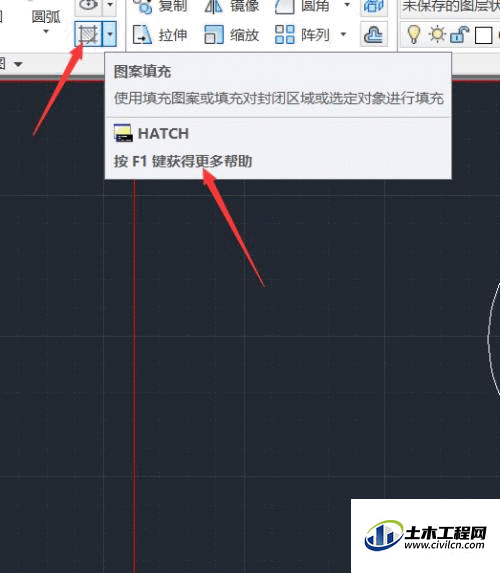

如图所示,这里箭头所指位置即为图案填充图标,点击箭头位置即可进行图案填充。


第3步

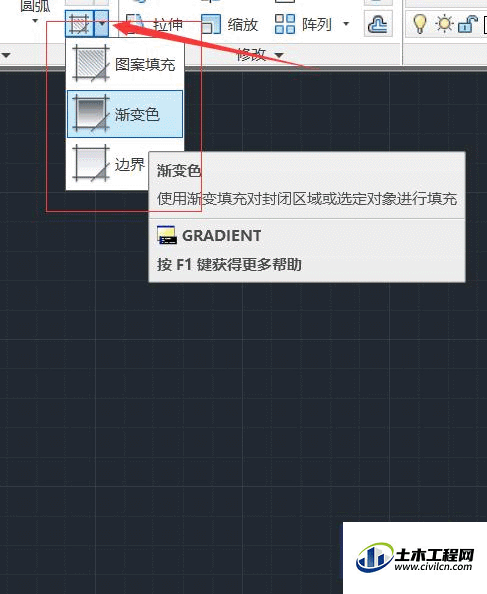

你还可以点击图标一侧的位置,在下方位置中,点击图案填充,渐变色、边界等多个设置功能,点击即可进行设置。


第4步

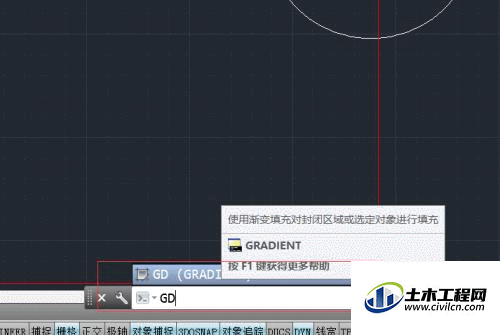

如图所示,或者直接使用GD功能,如图所示,输入命令之后,按照图示操作即可。


第5步

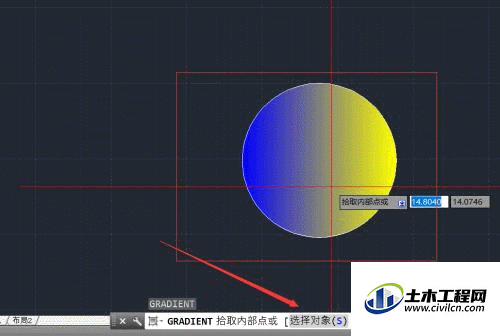

如图所示,这里输入命令之后,点击图中位置,将鼠标位置放在图形内,然后点击鼠标左键即可进行填充。




第6步

如图所示,你还可以选中下方的填充窗口,然后选择上方的设置窗口,可以对渐变窗口进行各种设置。
