将CAD中的某一部分保存成图片输出

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,有时候我们想要将CAD图中的某一部分,作为图片插入到PPT中汇报使用,但是CAD某一部分怎么保存为图片呢?提取图纸的部分很多小伙伴都会,但存为图片就不了解,那么今天就来讲解这两个部分是怎么操作的吧!

方法/步骤

第1步

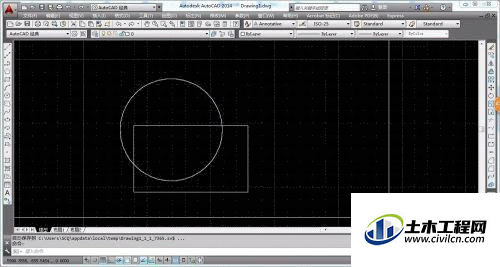

打开你要保存成图片的cad图


第2步

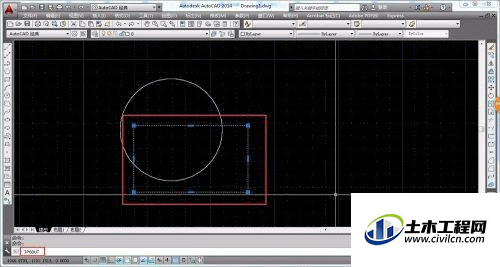

选取你要输出成图片的部分,键入jpgout,即图片输出的意思


第3步

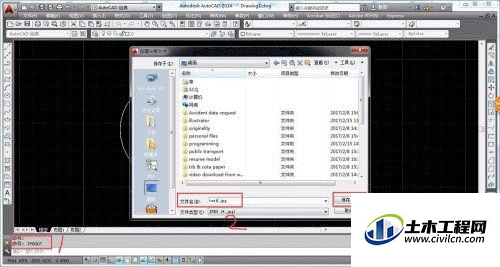

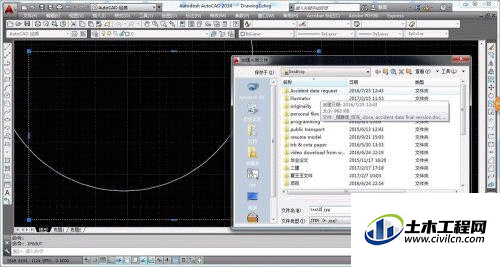

按下enter键之后,在弹出的对话框中选择保存路径及输入名字点击保存即可


第4步

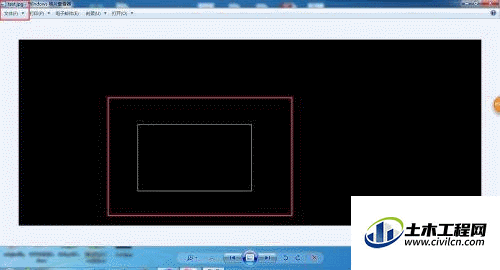

这就是保存成功的图片


第5步

此外,图片中内容的大小可取决于你cad中视图缩放的程度,放大视图,越容易填满整个页面


第6步

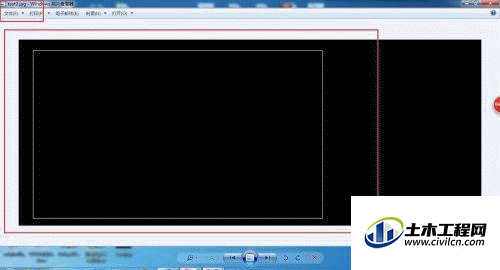

我们来看一下test2与test的比较,祝你成功
