CAD是目前比较专业的绘图软件之一，m10螺纹有配套的垫圈，但是种类有点多，今天就来给大家说说螺纹的平垫圈在CAD三维建模怎么画。需要注意的是1:1的尺寸造型，实际尺寸是多少及画多少。
方法/步骤
第1步

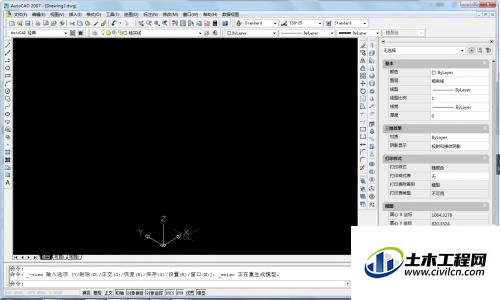

打开CAD，新建空白文件，调整视图为轴测图
第2步

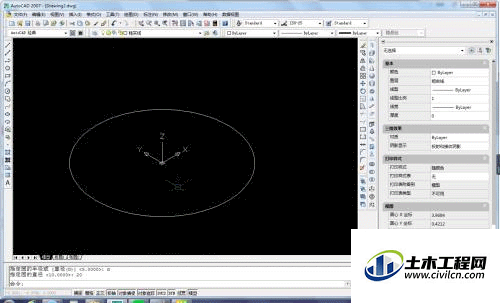

画一个圆，直径20，圆心坐标0,0,0
这是平垫片的大径。尺寸来自《现代工程图学》附录表
第3步

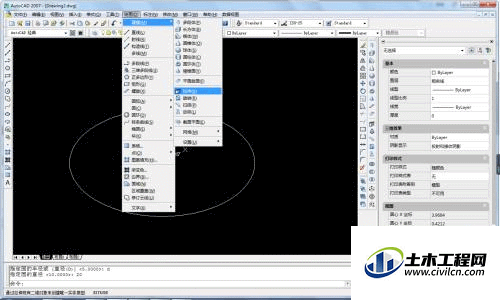

激活拉伸尺寸。
方法：执行【绘图】-【建模】-【拉伸】
第4步

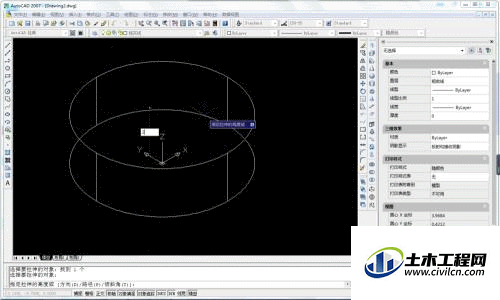

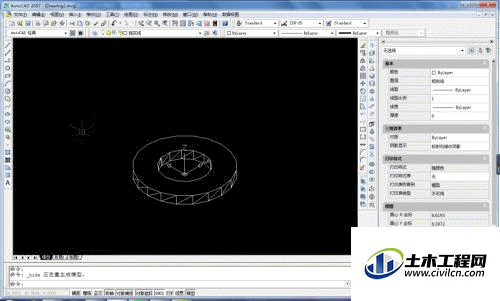

选中圆，向上拉伸2mm。
这是平垫片的厚度。
第5步

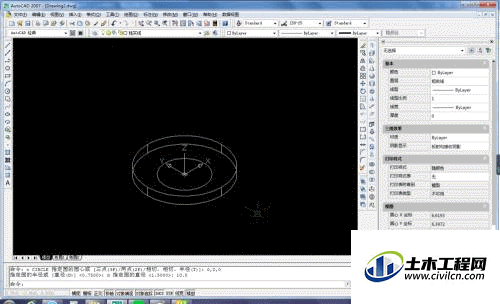

画一个圆，直径10.5，圆心坐标0,0,0
这是平垫片的孔径。
第6步

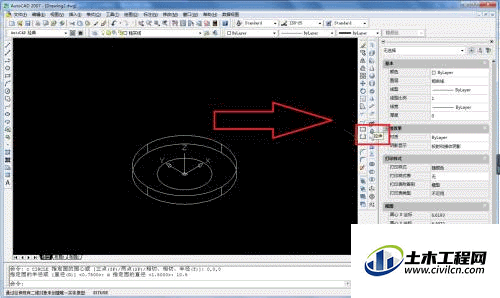

激活拉伸命令。
方法：直接点击工具栏中的拉伸命令图标。
第7步

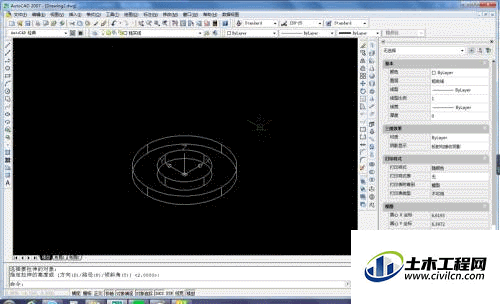

向上拉伸2mm。
这个不解释。
第8步

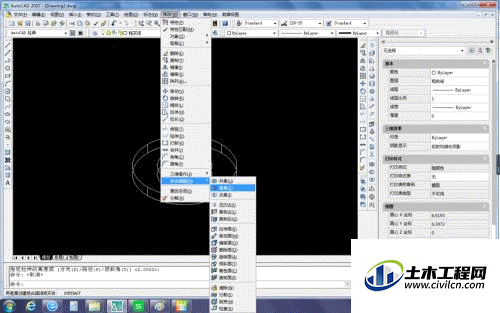

激活差集命令。
执行【修改】-【实体编辑】-【差集】
第9步

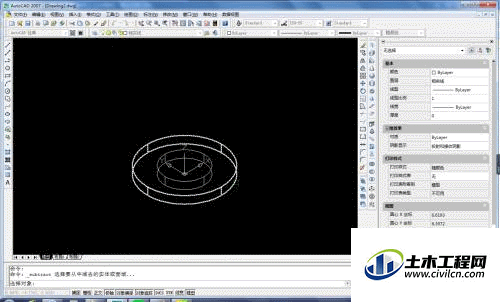

选择对象，回车。
这个对象就是直径20的圆拉伸的实体。如下图所示，鼠标所选的圆。
第10步

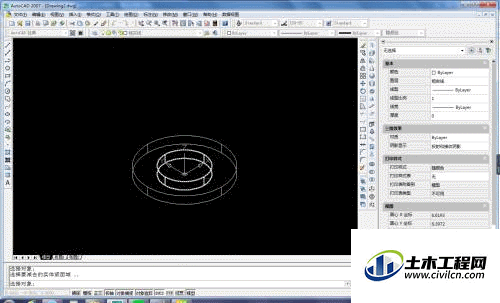

再选择对象，回车。
这次选的对象是直径10.5的圆拉伸成的实体。
第11步
以上步骤完毕，平垫片三维造型就造好了。如下图，看看消隐的效果
第12步

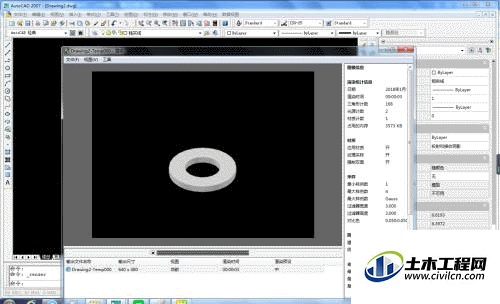

看看渲染的效果
