用CAD软件如何把JPEG图片转换成线条图?

 在只有图片的情况下,我们要想把它做成实物的话,那就得利用CAD来制作工程图来完成操作也就是所说的线条图,可是用CAD怎么把Jpeg图片转换成线条图呢?今天来告诉大家方法。

方法/步骤

第1步

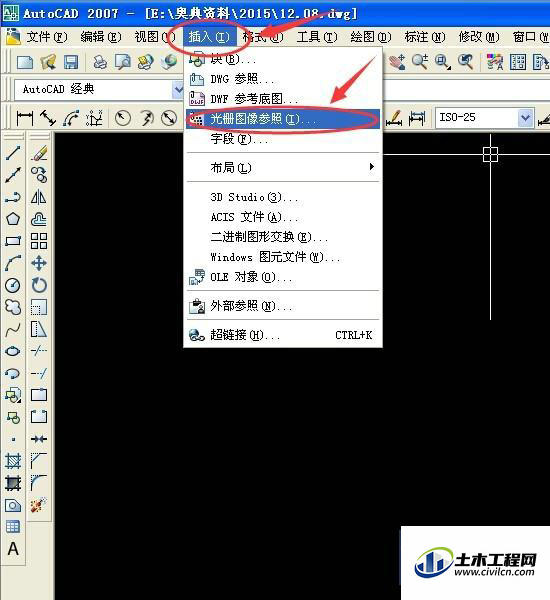

打开CAD,选择“插入”-“光栅参照图像”进入


第2步

在电脑中选择你想要制作的图片就可以打开,然后点确定就行了。




第3步

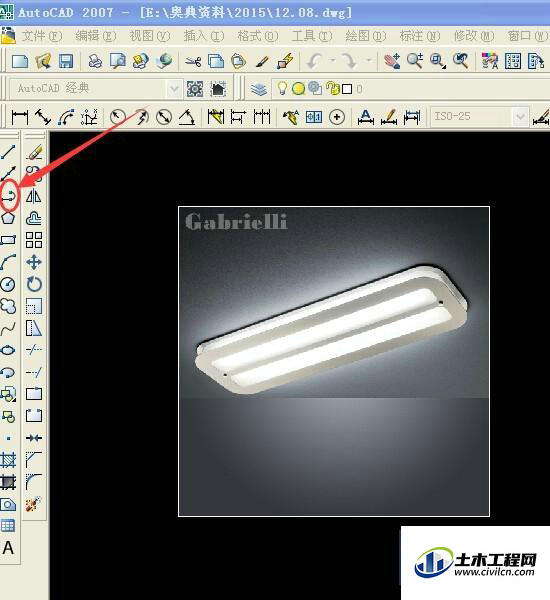

当然我们图像插入CAD中,就可选择一个绘图工具来描线,在菜单中选择“多段线”来绘制会比较方便。


第4步

为了能够清楚的看到线条,我们可以选择红色来绘制,当要画直线就点“L”画圆角就点“A”根据图片描画完成。





第5步

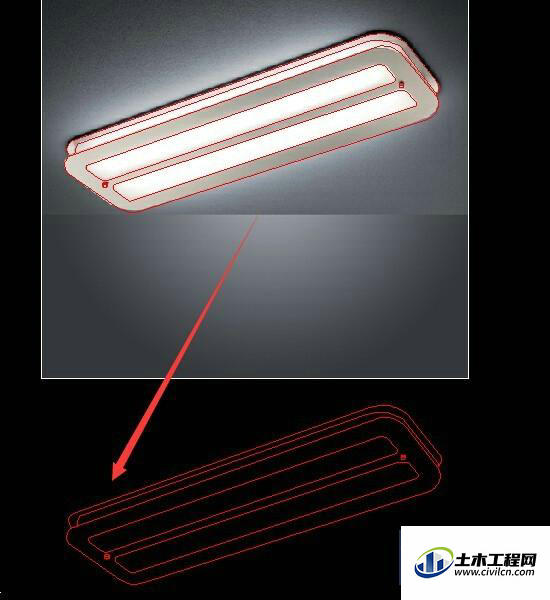

当描画完成之后就可以把线条移走了,点复制“CO”便可移走。


第6步

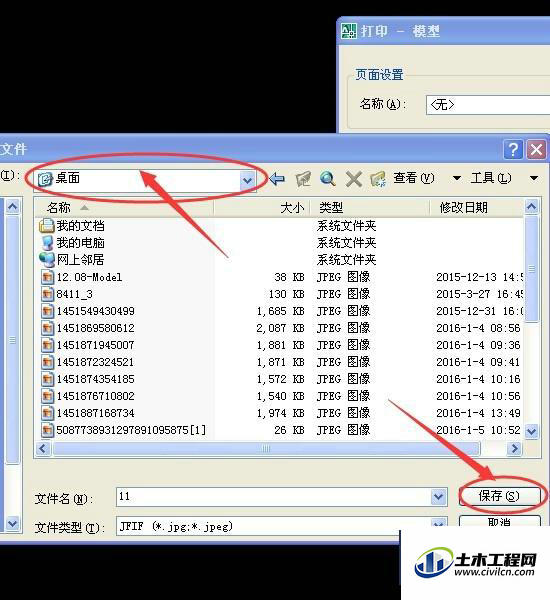

也可以从CAD当中把它打印成JPEG格式的线条图,“CTRL+P”便可选择打印了。




第7步

当打印完成便可以保存到你的电脑中了。
