CAD中如何对重叠的对象进行选择和判断?

 其实我们很少用CAD进行统计对象,因为怕有重叠的对象,导致计算不清楚,那么CAD怎么对重叠的对象进行选择和判断呢?选择出来可以减少许多不必要的麻烦,下面来告诉大家方法。

方法/步骤

第1步

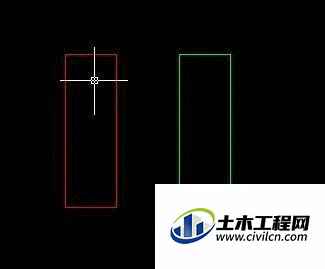

首先我们看一下。如图所绘制两个颜色不同但大小相同的图片。我们并将这个两个对象进行重合。


第2步

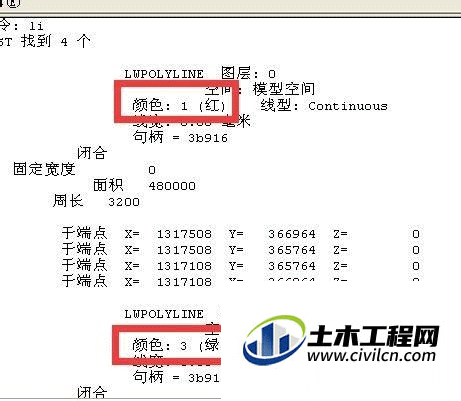

重合后我们就很难看出到底有几个对象。怎么来判断有没有重合对象呢?我们在命令行中输入LI命令。


第3步

空格后它要求你ENTER操作,那很有可能有重合的对象。这个时候我们可以清楚的看来有两个对象。


第4步

其实我们当我们选择对象时,我们将光标移动如图位置时你会发现光标会显示下一层的颜色。


第5步

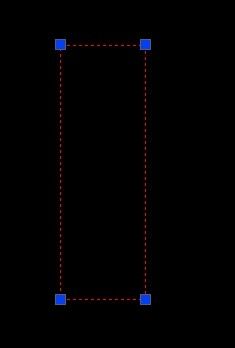

关于选择这个问题麻烦不小,选择两个对象是很简单,那如何选择重叠中的一个对象呢?首先我们可以通过单击来选择位于上方的对象。


第6步

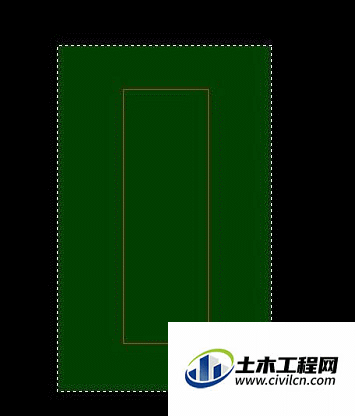

而如何选择图层下方的对象呢?我们可以通过框选方法,选择两个对象。


第7步

如何你细心的话可以发现选择好两个对象,我们选择集中会显示下方对象。


第8步

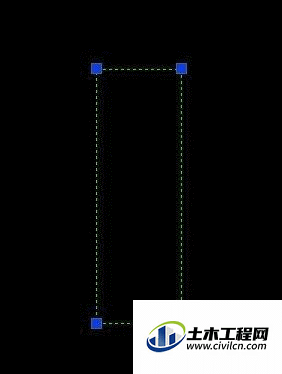

将光标移动中如图位置,会出上方对象的颜色,即红色。如果大家的上下两个对象颜色是一样的话,你就可以光标与对象重合即可。这个时候我们按住SHIFT不动,单击。就可以只选择重合对象的下一层的对象。


第9步

这个工具其实是很实用,但平时特别是新人要多加联系慢慢体会。
