CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。有一些工程师在做布局图的时候，经常需要将图纸与要素进行对齐，那么CAD插入的图怎么与要素对齐？本次的教程分享给大家，希望能够帮助到需要的朋友们。
方法/步骤
第1步

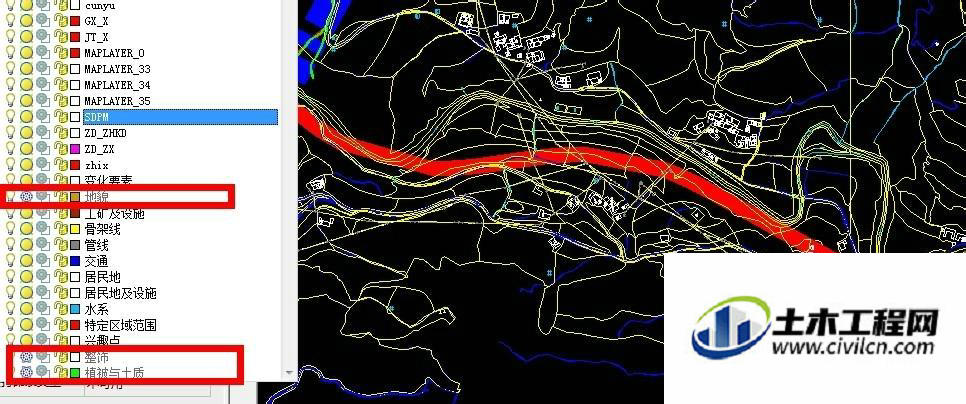

打开CAD，对CAD进行整理，将暂时不需要的冗余元素进行冻结命令，以提高电脑运行速度，留下重要的标志性元素，如道路、河流、建筑物等！
第2步

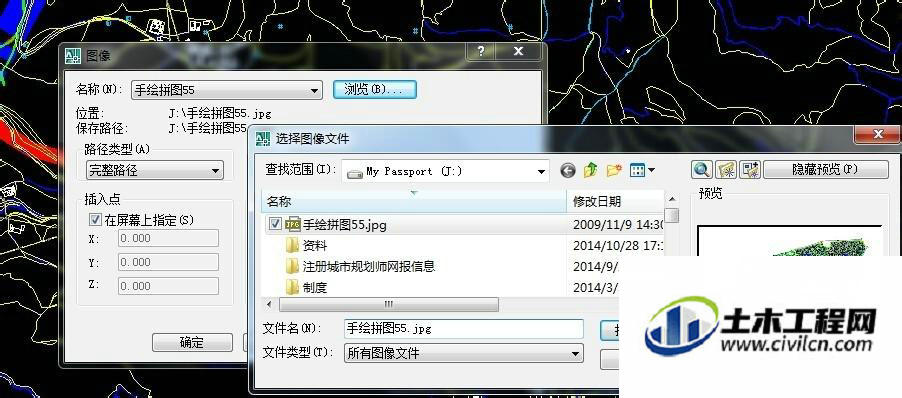

点击CAD菜单栏，找到插入命令，点击选择“光栅图像参照”选择要插入的图片位置，点击打开，ok。
第3步

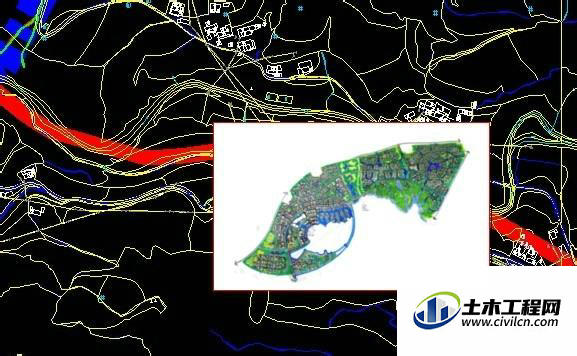

出现的对话框，其它动作不需要操作，若是CAD文件，则会在另外一篇中介绍。点击确定，在CAD文件里任意指定位置，将图片插入到CAD里。
第4步

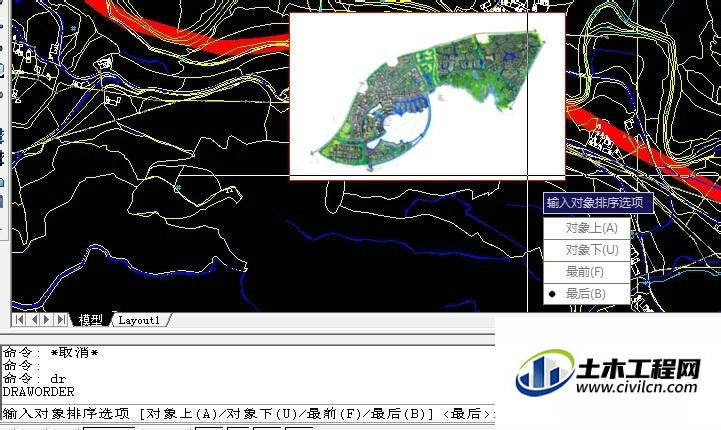

这里是关键，执行dr命令，将图片沉入CAD文件下，找到图片和CAD文件共同的元素比如河流或者道路，选择其中一个点，首先使其点对齐。
第5步

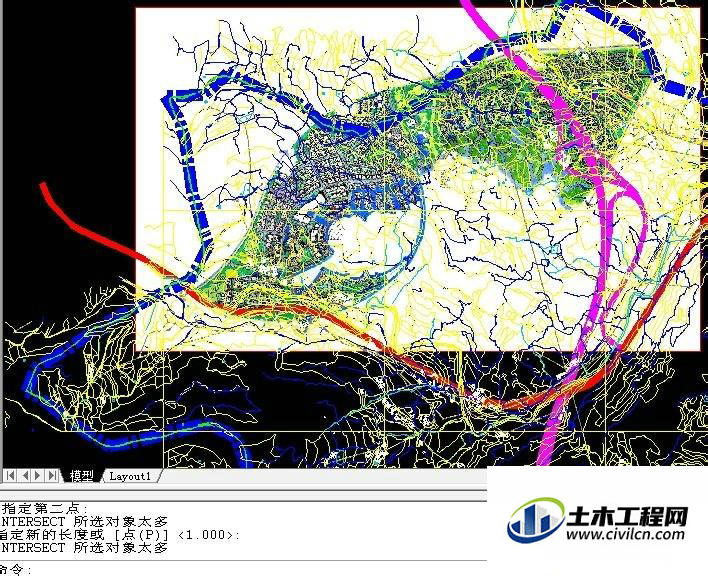

对图片进行sc操作，即放大，缩小，关键是要参照缩放，并围绕我们刚才对齐的基点作为基本点进行放大缩小动作，直至，河流线型、宽度基本对齐为好，必要时需要进行ro操作，即进行转动方向微调，关键也是要参照（r）微调。
第6步

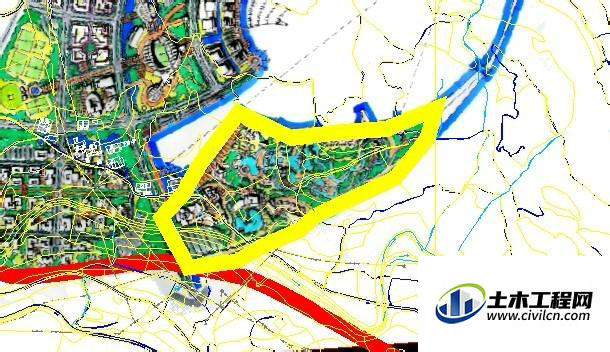

对比图片和CAD对CAD进行微调，使其范围线符合图片红斑不占用基本农田为准要，进行详细勾选！所有，图片和CAD文件只是示意，涉及地形图保密问题，请大家按照实际工作需要进行练习，完毕。
