设计院的CAD图纸有时候并不规范，或者钢筋符号字体的欠缺，导致CAD图纸中的钢筋符号不能正常显示的情况，那么CAD文件的钢筋符号变乱码怎么办呢？其实这个很好解决，下面就来分享方法。
方法/步骤
第1步

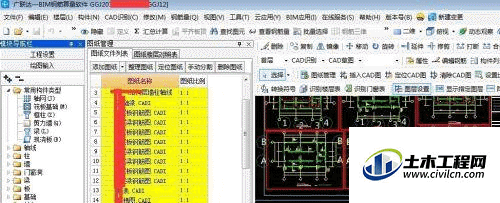

首先要把图纸导进来,图纸导进来之后还要进行图纸的整理,整理完成之后,如下图所示。
第2步

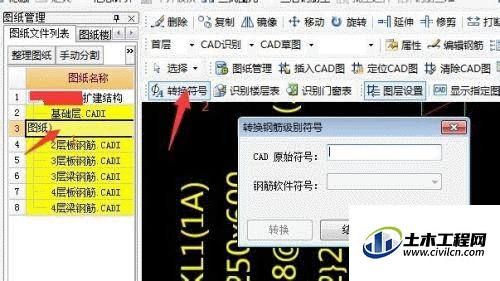

下面以框架梁为例,讲解一下如何将不规则的钢筋级别符号转换成正规的钢筋级别符号 。选择某层梁的图纸,选择转换符号 , 调出转换符号的对话框。
第3步

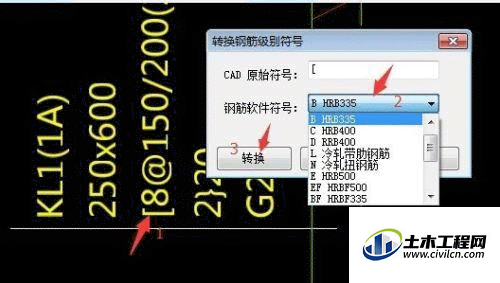

点击不规则的钢筋符号,在转换钢筋级别符号的框里面钢筋软件符号选择对应的钢筋级别,然后点击转换
第4步
这样框架梁的箍筋的钢筋级别就转换过来了。
第5步

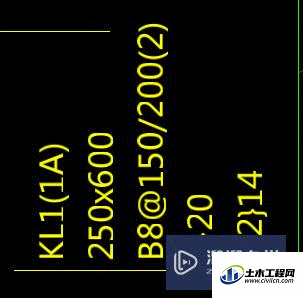

接着点击框架梁的上下部钢筋乱码符号和腰筋乱码符号,调出的转换钢筋级别符号的对话框中的钢筋软件符号中选择对应的钢筋等级,然后点击转换。
第6步

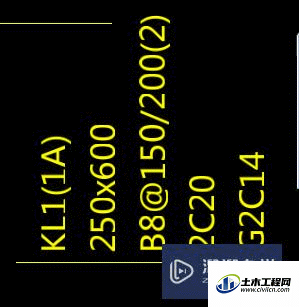

这样所有的梁的钢筋不规则的符号都转换过来了。
