CAD中如何计算不规则图形的面积?

 当我们使用CAD绘制了不规则的图形时,需要计算其图形面积,CAD中的面积计算命令就能使用上,所以CAD怎么精准计算不规则图形的面积呢?本次的教程来帮助大家。

方法/步骤

第1步

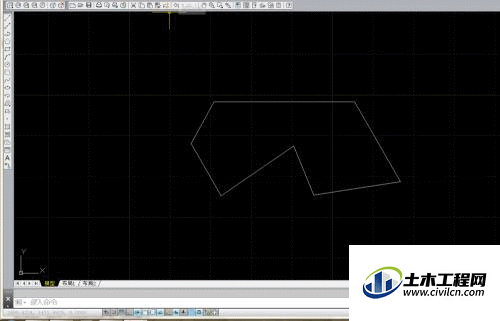

首先打开 CAD绘图软件,在图纸上绘制出不规则的图形,如图所示


第2步

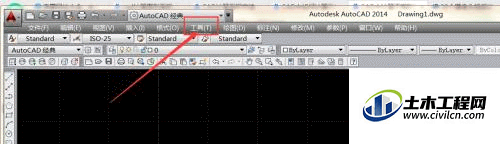

其次:在界面上方工具栏中点开【工具】,如图所示


第3步

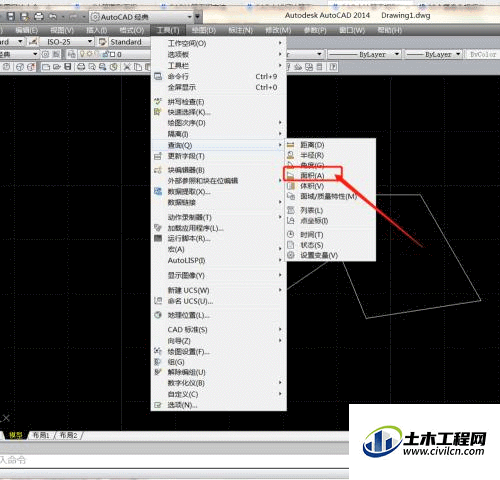

第三步:将鼠标指针移至【查询】,再点开【面积】,如图所示


第4步

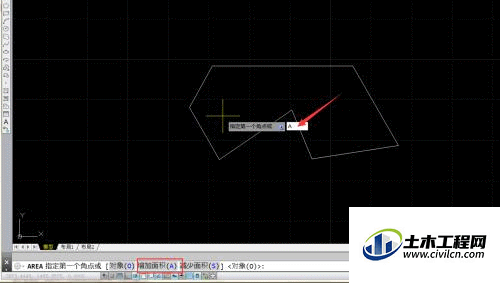

第四步:点击键盘字母【A】,然后点击【回车键】


第5步

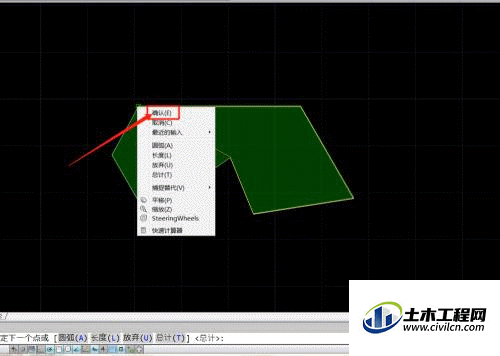

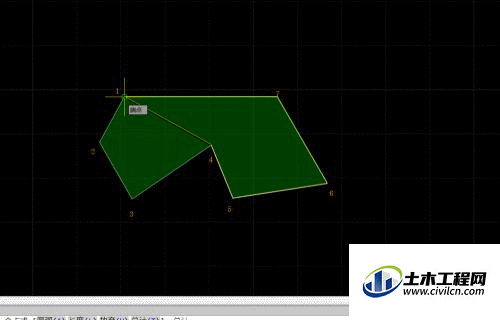

第五步:根据图中图形所标的序号,依次点击选取区域,选到第4点时,点击鼠标右键选择【确认】


第6步

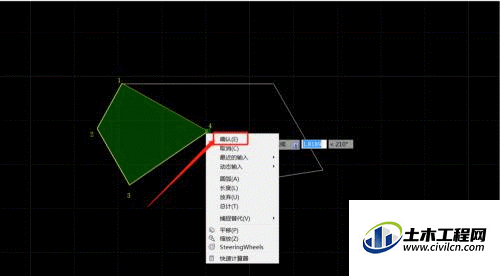

第六步:从图形中第4个点按照顺序继续选取区域,选取完后点击鼠标右键选择【确认】完成区域选取



第7步

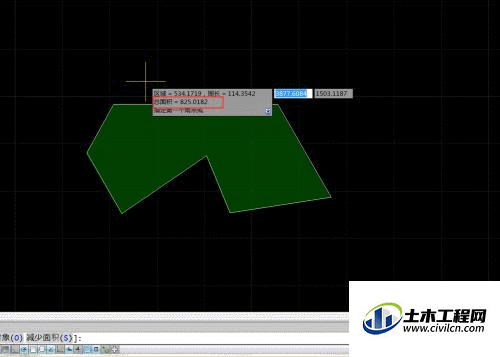

第七步:不规则图形所有区域选完后,在框中会显示出图形的面积数值,如图所示


总结

1、打开CAD,在图纸中绘制不规则图形

2、工具栏中点开【工具】

3、依次点开【查询】>【面积】

4、点击键盘字母【A】,再点击【回车键】

5、根据图形所标的序号,依次点击选取区域,选到第4点时,点击鼠标右键 选择【确认】

6、从图形中第4个点按照顺序继续选取区域,选取完后点击鼠标右键选择【确认】完成区域选取

7、不规则图形所有区域选完后,在框中会显示出图形的面积数值
