CAD怎样自定义特殊线型?

 CAD使用MKLTYPE命令自定义线型。

执行方式

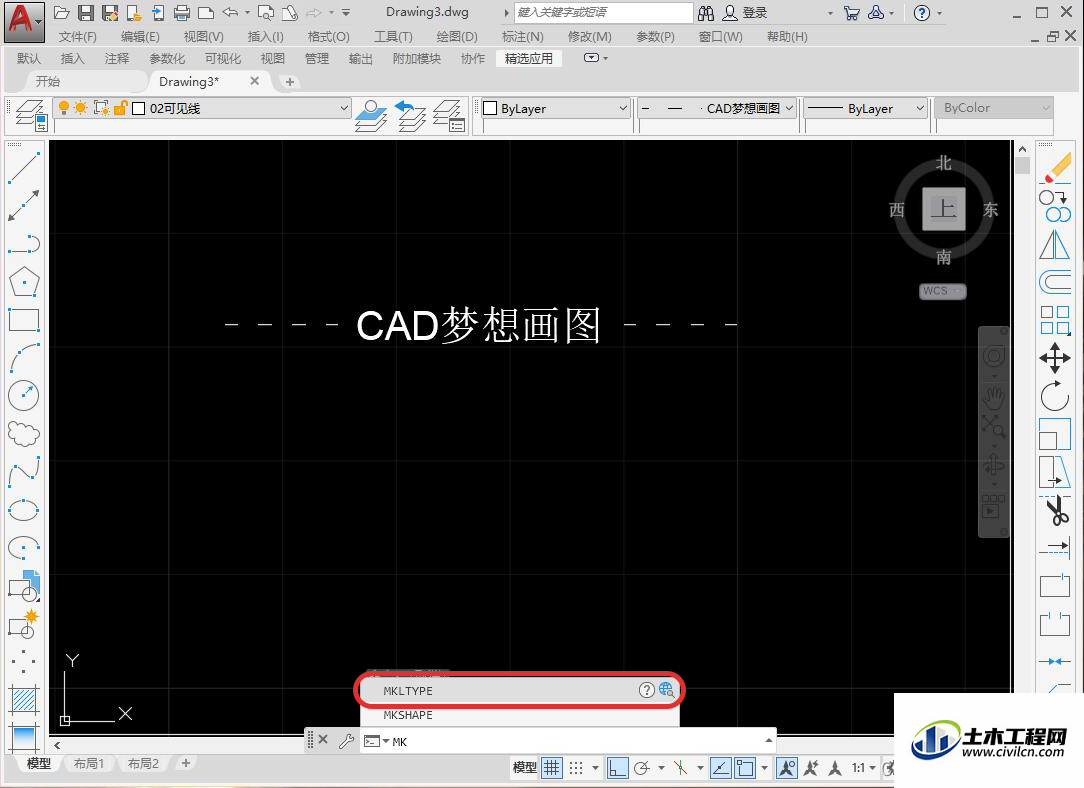

1.输入命令“MKLTYPE”(快捷键:MK),按下空格键。

MKLTYPE命令


2.在弹出的界面中输入线型文件的名称,点击保存。

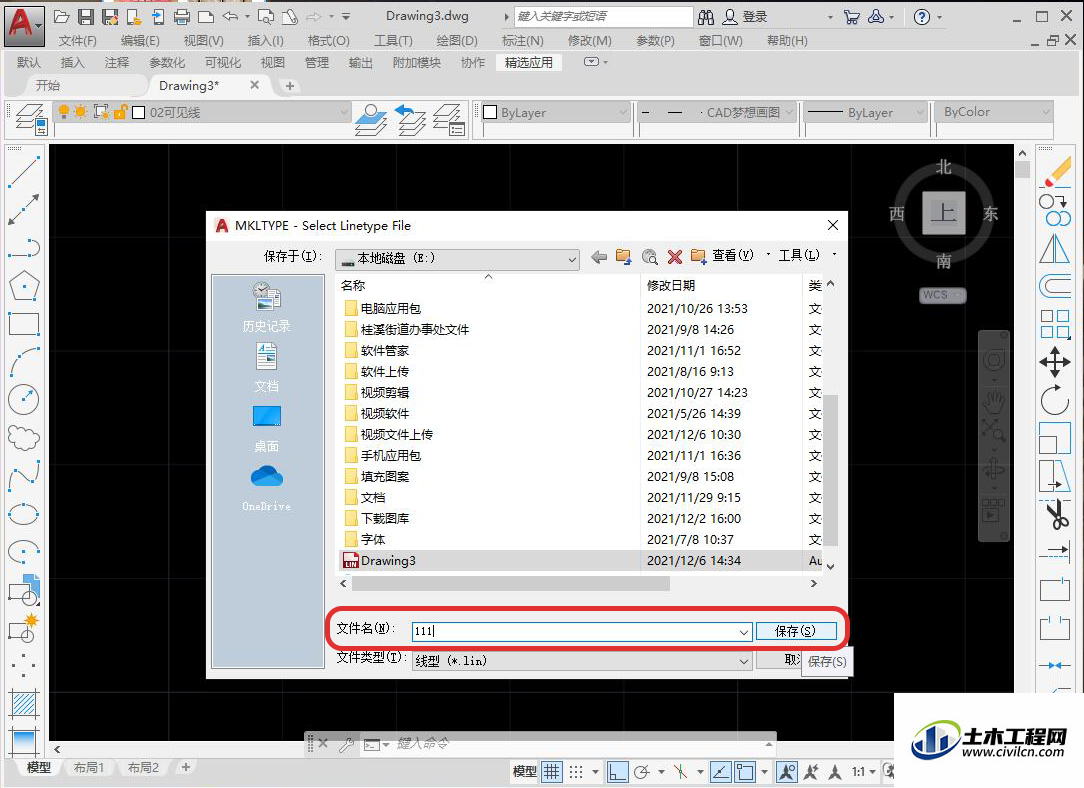

线型文件


3.根据提示输入线型名称,按下空格键,接着输入线型说明,再次按下空格键。

线型名称

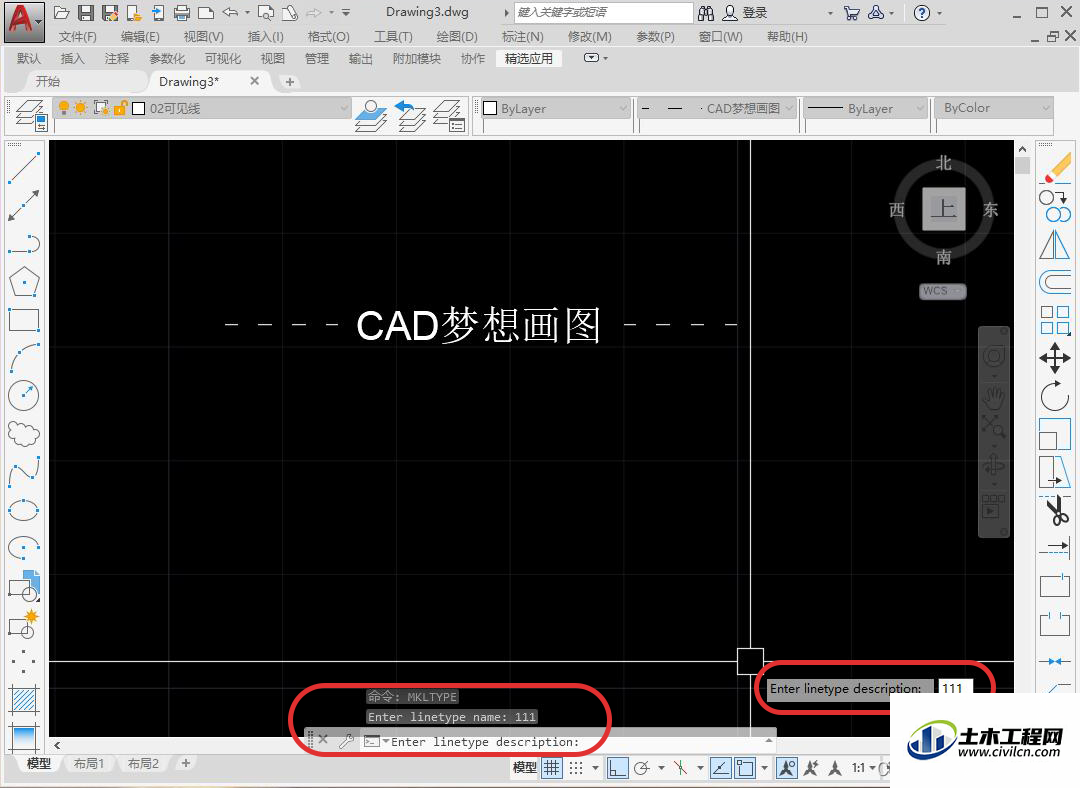

线型说明


4.根据提示,选择线型起点与终点,按下空格键。

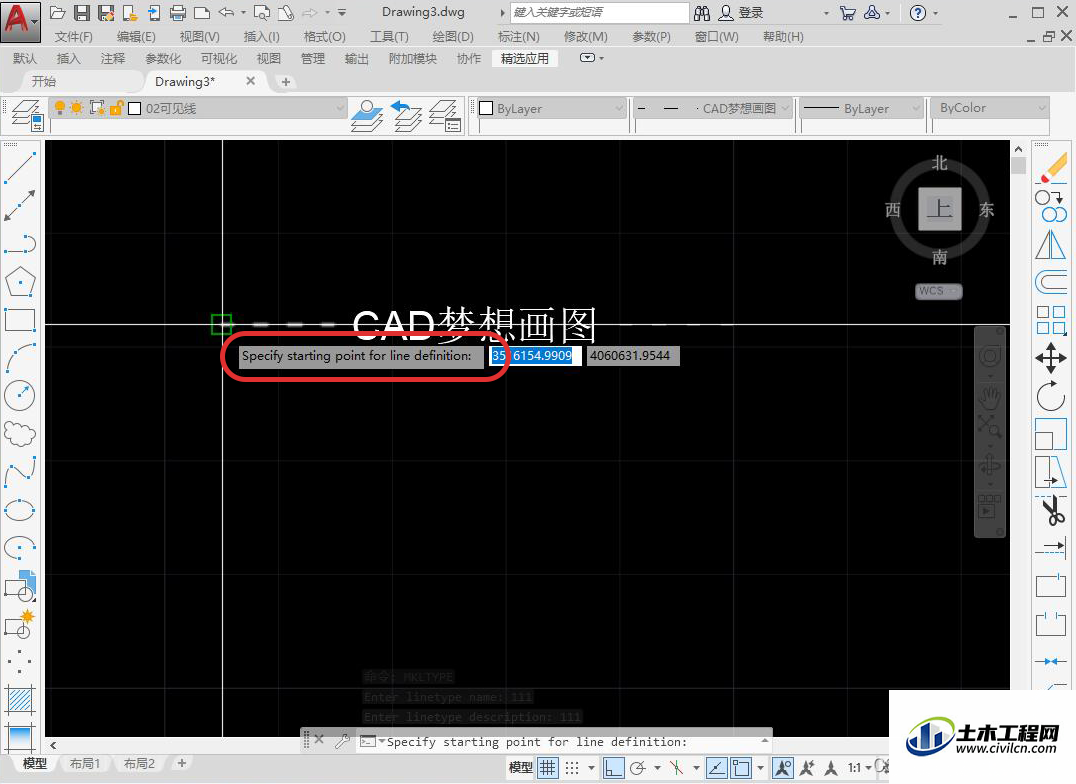

线型起点

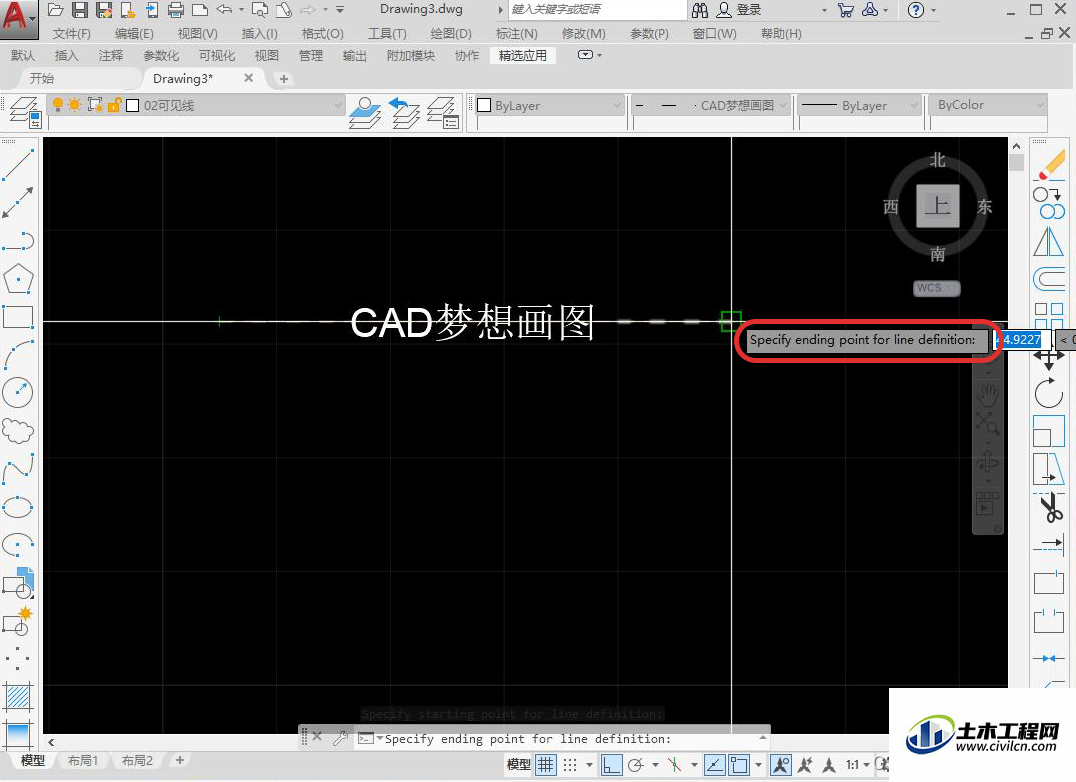

终点

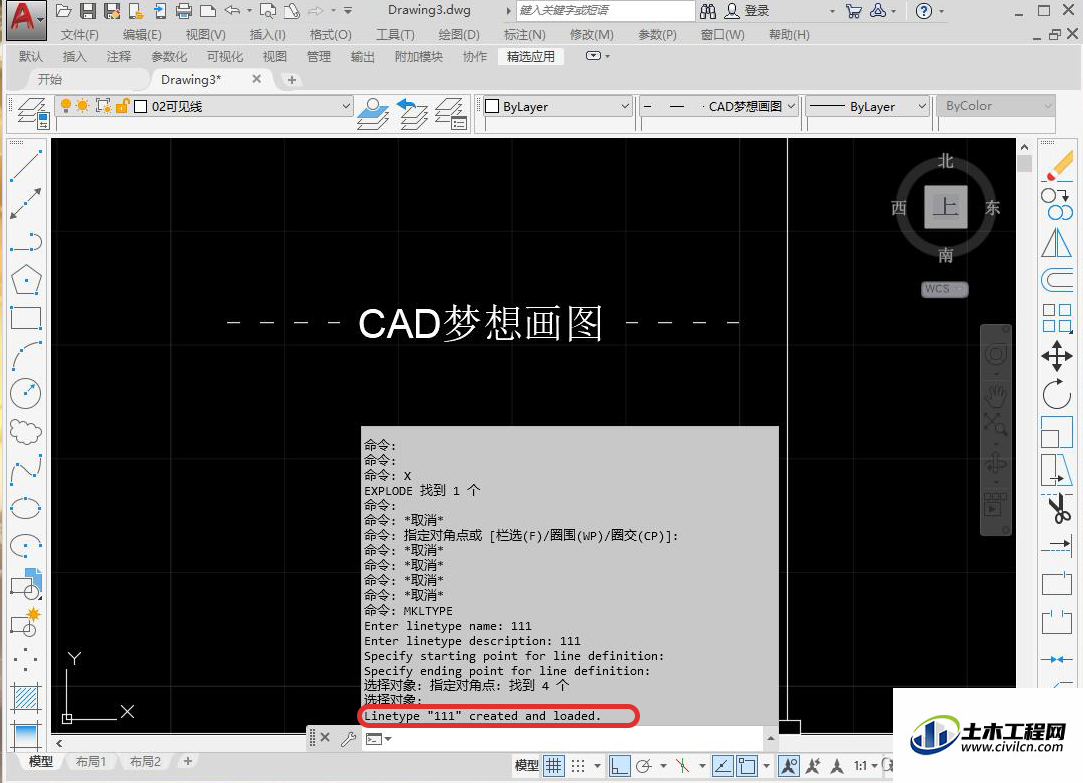

5.接着框选设置好的线型对象,空格键结束,自定义特殊线型完成设置。

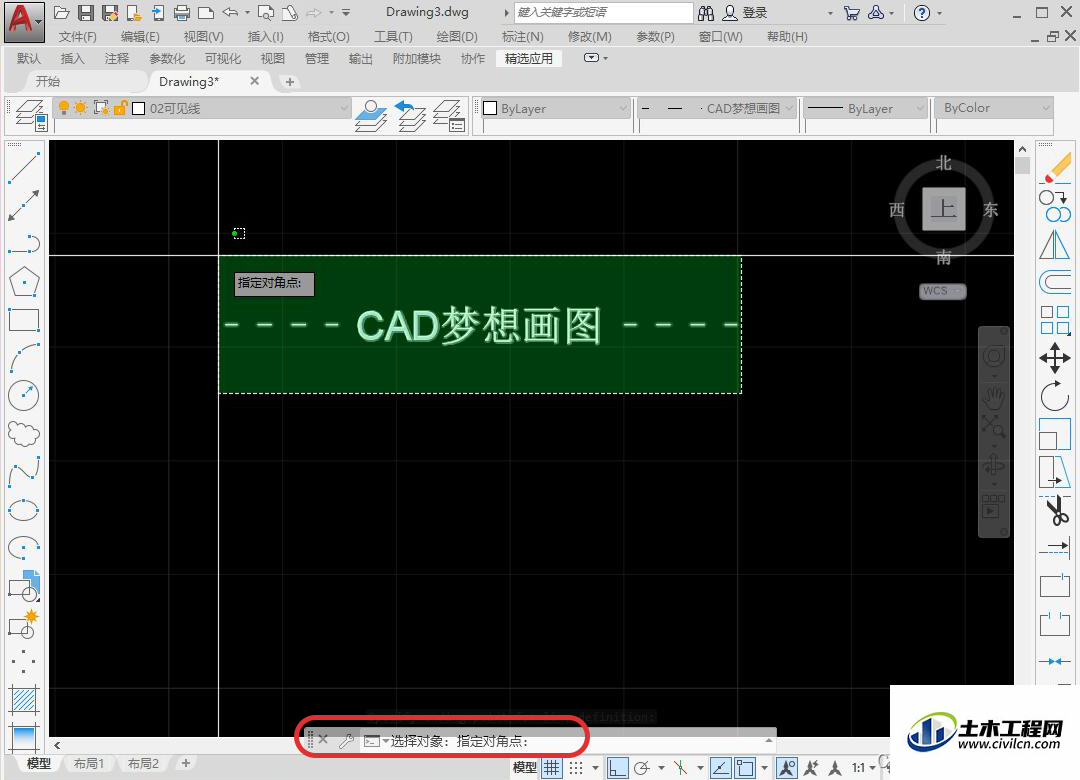

框选对象


完成设置


6.最后画出一个矩形,选择矩形,然后选择设置的线型,再调整线型比例,特殊线型效果如图:

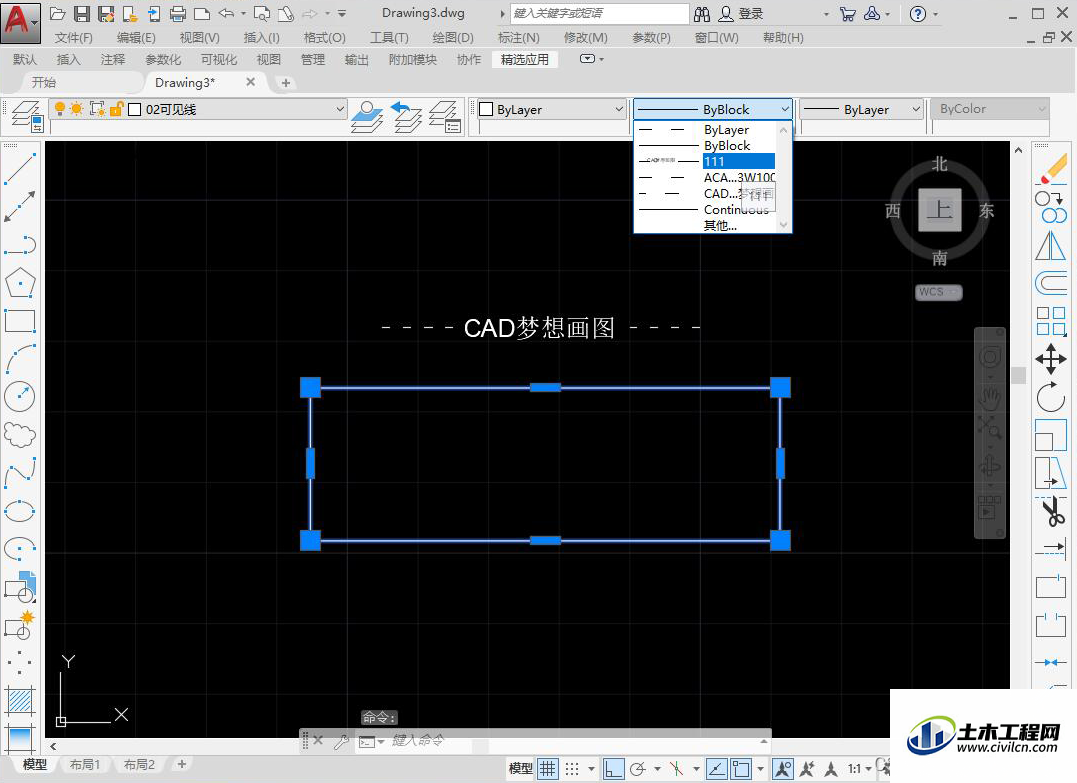

选择设置的线型

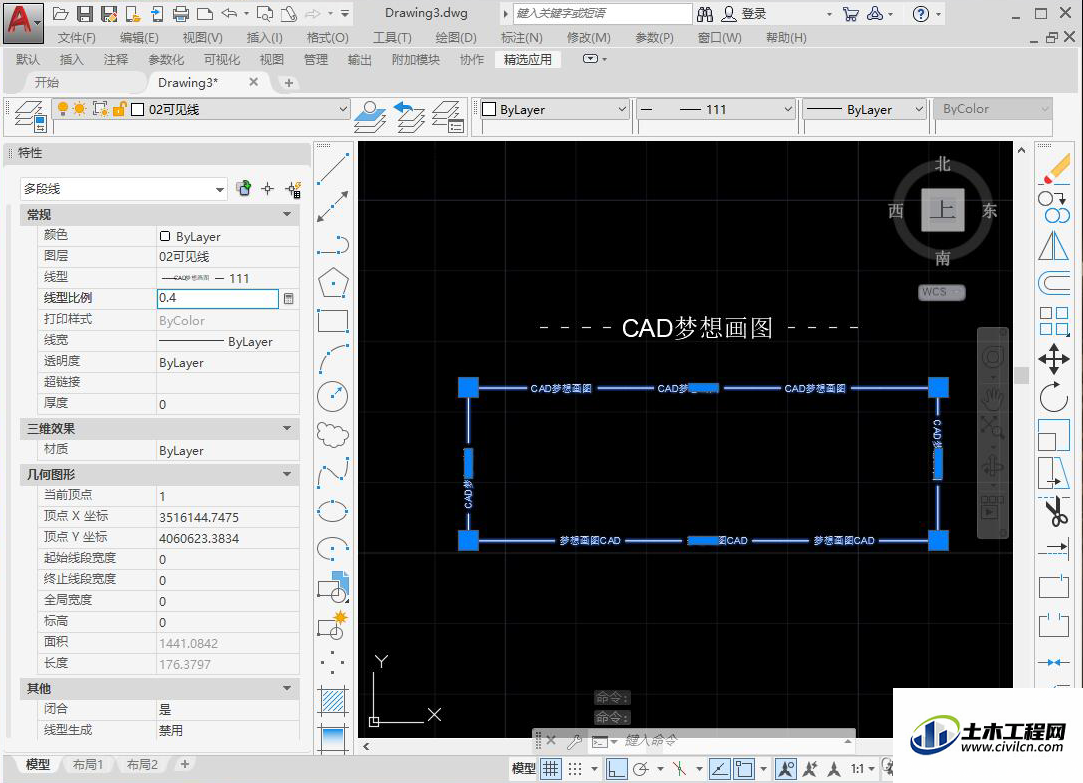

调整线型比例

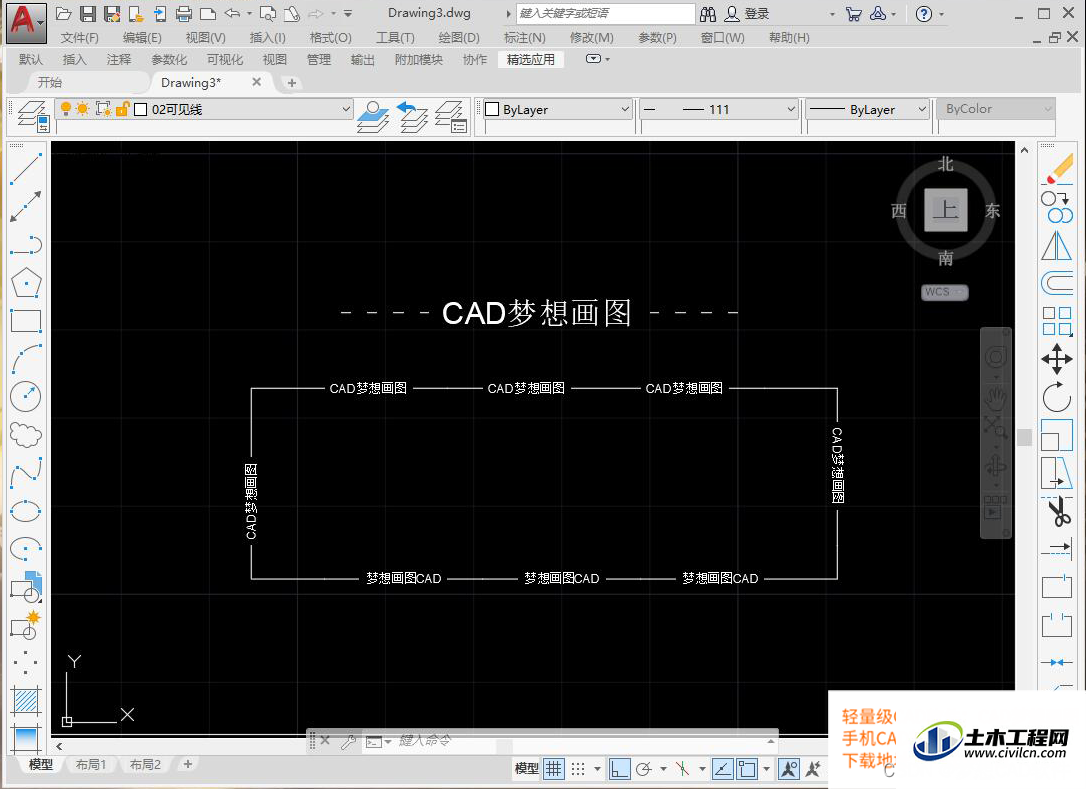

线型效果


备注:设置为特殊线型的文字为单行文字,若是多行文字,则不显示。
