cad图纸比例怎么调?CAD在布局里MV命令开窗口有一个好处，就是可以统一文字大小，设置图纸比例，很方便管理图纸，下面我们来看看CAD在布局里MV命令开窗口的方法，需要的朋友可以参考下

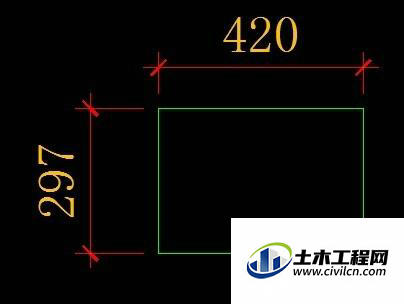

1、先打开CAD，到布局里用rec画矩形命令画一个420mm*297mm的矩形（A3的大小为420mm*297mm）
2、把图框复制到布局来，把图框大小变成A3的尺寸，具体操作为：量一下图框的长度为x,选择图框，输入sc(缩放命令)，选择基点,比例因子输入420/x。这样图框就变为A3纸张的尺寸了

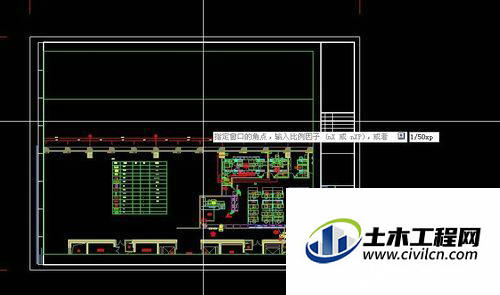

3、输入MV命令，拉出一个窗口。这个窗口是可以点击夹点改变大小的。选择个合适大小放在图框里。在窗口中双击进入里面，输入Z,确定，输入1/30xp，确定.这样你的图纸比例就变为1:30，如果想变成1:50，只需输入Z，确定，输入1/50xp，确定。图纸比例的控制就是通过1/nXP的n这个值控制的。

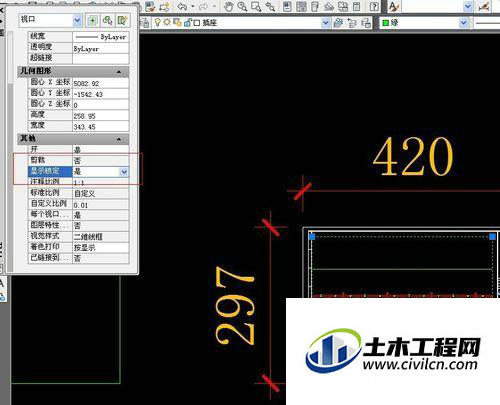

4、确定图纸比例后，双击外面或者输入PS,回到布局空间。选择刚刚MV开的窗口，按CTRL+1，将窗口锁定

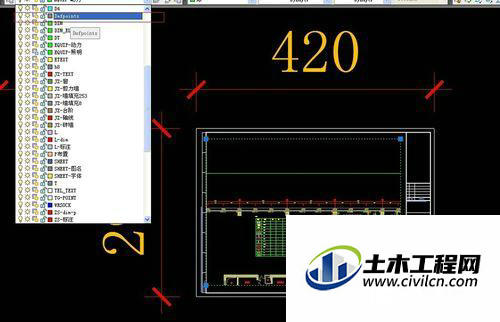

5、最好一步，将MV开的窗口的图层放到DefPoints图层，在打印之前要将DefPoints这个图层隐藏掉
注意事项：如果想要回到布局在外面双击或者输入PS命令。最后一定要记得隐藏DefPoints这个图层，不然打印会有问题。
