CAD怎样制作模板?

 CAD怎么制作模板?很多同学在画CAD图纸之前都要先画边框,然后建立图层,再制作标题栏,每次都重复一遍不免过于繁琐,而且还要参考书籍,因此带来了很多不便。但如果把模板提前制作好,并导入模板文件,就很简单,下面分享CAD文件模板的制作教程

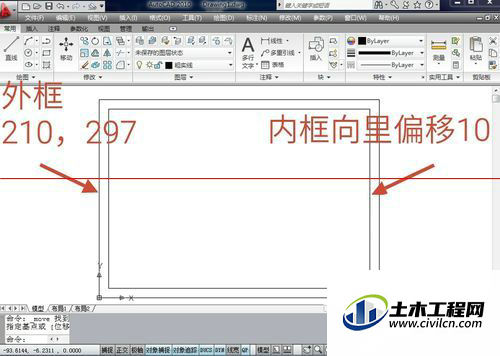

1、先以建立A4模板,画出创建矩形边框。


2、建立图层,具体各线型、线宽查阅资料。

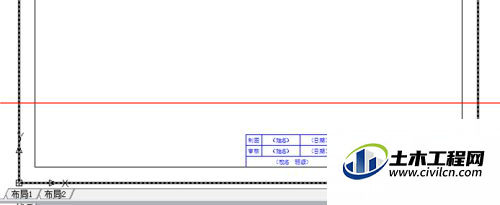

3、建标题栏,标题栏在学习中一般分为两种,国家标准格式、教学标准格式。根据图纸幅面或老师要求而定。我在A4图纸中采用教学标准格式。


4、给大家看一下我在A0图纸中采用的国家标准格式。

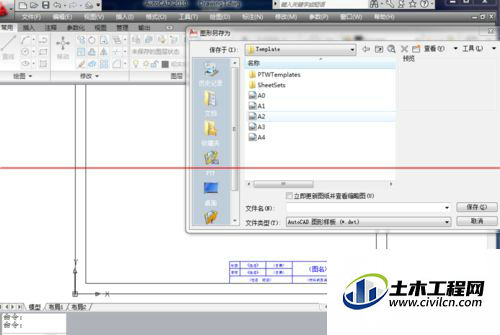

5、以此类推分别制作好A0、A1、A2、A3、A4不同幅面大小的图之后,就可保存成模板格式。


注意事项:保存时注意保存的文件类型是dwt格式。
