CAD怎样创建块和分解块?

 CAD怎么创建块和分解块?cad中块命令经常使用,很多相同的图形重复出现的时候,就需要使用块命令来快速绘图,如果块很大,还需要分解块,下面我们来看看详细的教程

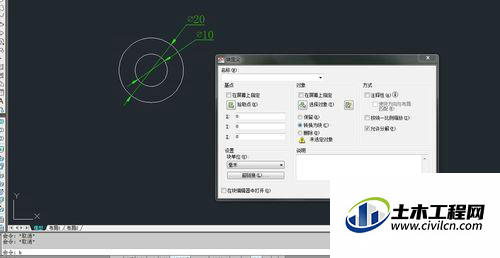

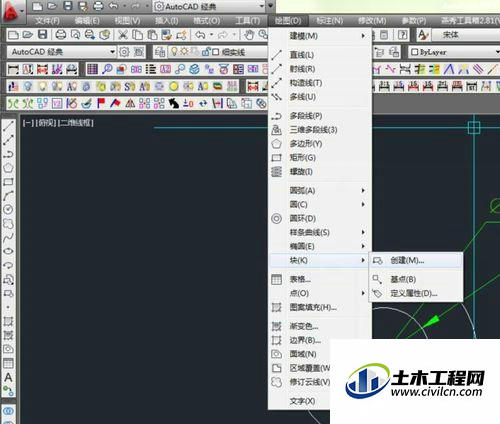

1、绘图——块——创建。或者在命令行输入定义块的快捷命令b

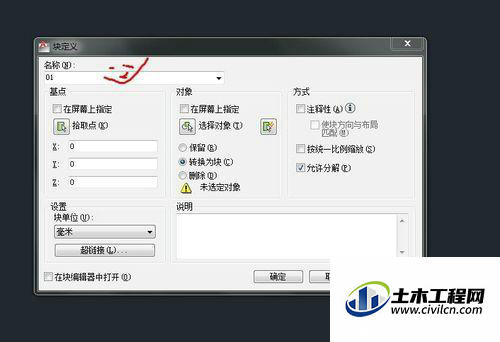

2、填写名称

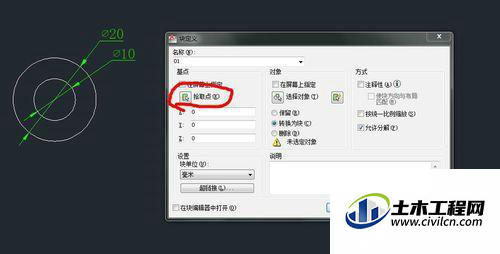

3、拾取基点

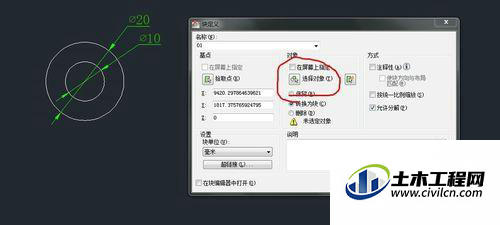

4、选择对象

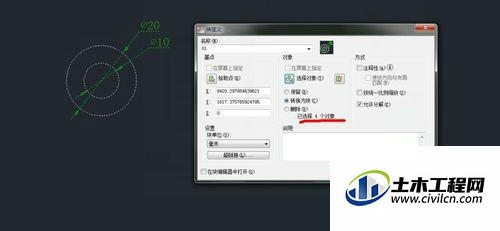

5、四个对象选好,点确定完成块的创建

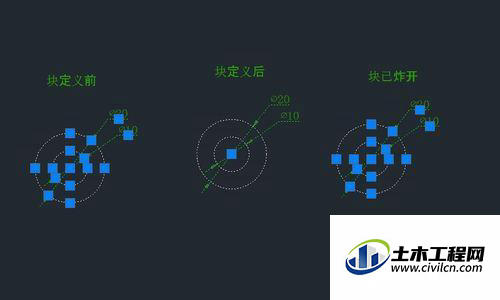

6、块炸开用快捷命令X,或者修改——分解。下面看一下块操作及炸开前后的不同,块是一个整体,选中后只有一个控制点就是基点,拖动该点可以移动快整个块


注意事项:

1、熟练应用CAD软件要经常运用快捷命令,提高速度

2、运用快捷命令b(块定义)和x(分解)

3、与b(块定义)类似的命令是w(写块),大家可以自己摸索一下
