建筑坐标放样是现在测量的基础操作，利用CAD进行坐标标注也是经常用到的功能，那么建筑CAD怎么简单标注坐标呢？这个方法可以用设置自定义坐标系的方法进行坐标标注，快学起来吧！
第1步

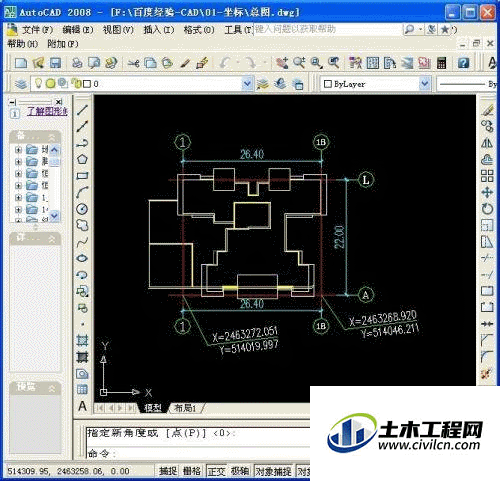

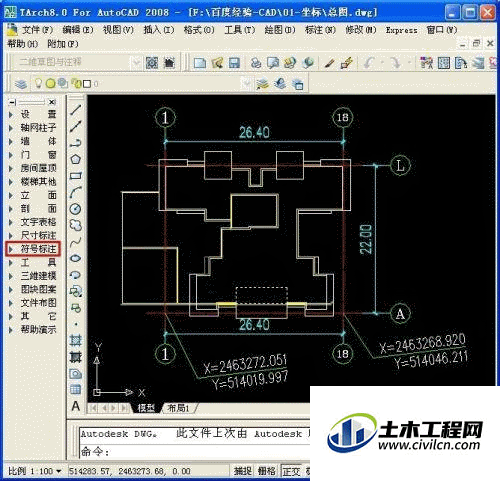

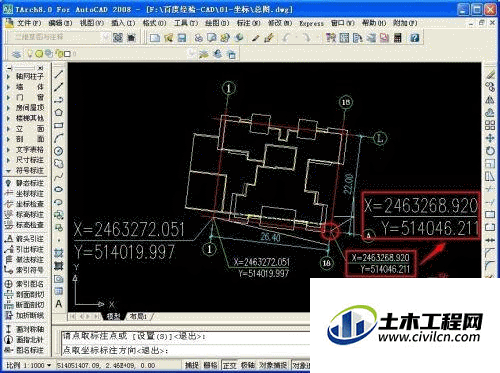

我用天正8.0，CAD2008做演示，打开dwg文件，文件中至少有两个点已经标注了坐标，
第2步

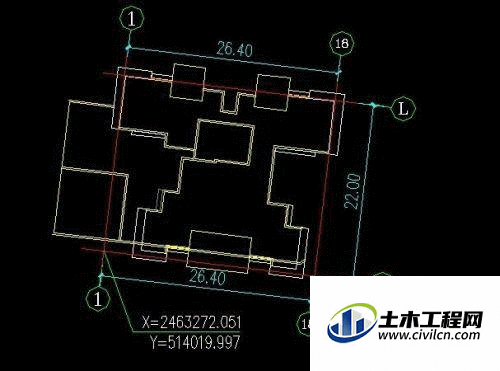

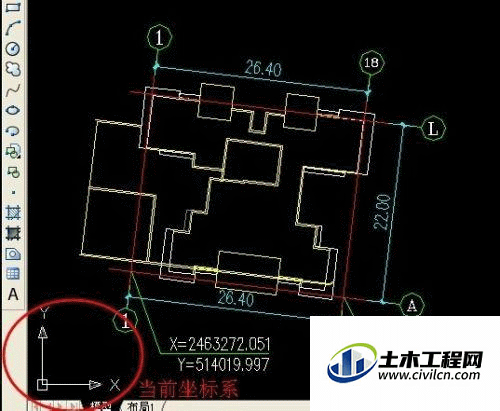

已知的两个坐标点连线，不平行于当前坐标系，按下面步骤对整个图形进行旋转
第3步

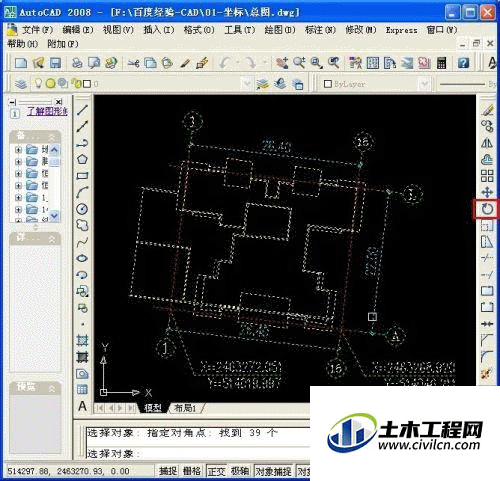

鼠标左键点击“旋转”按钮，框选图形中所有元素，按鼠标右键确认选择；
第4步

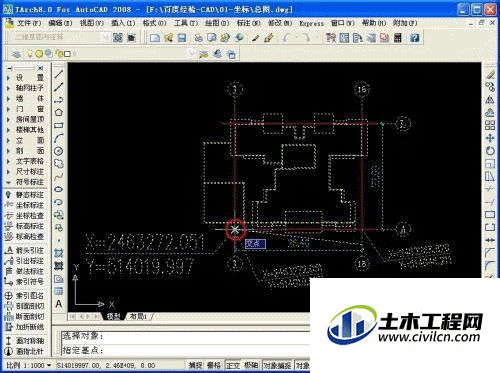

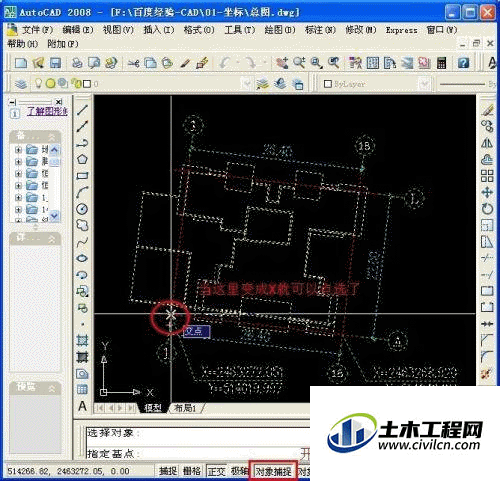

指定其中一个坐标点为基点，通常是指定位于屏幕左侧的坐标点，注意指定的时候一定要开启“对象捕捉”，精确的点选坐标点，然后按鼠标右键确认基点；
第5步

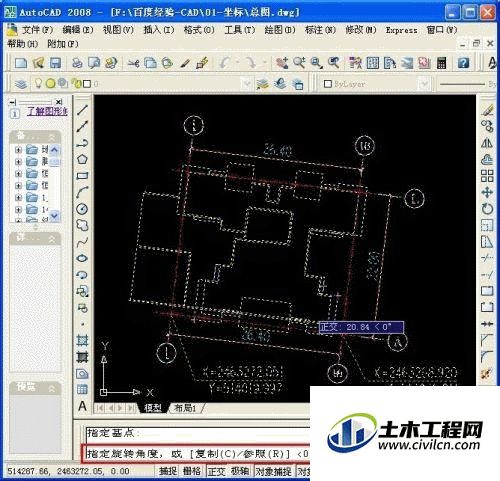

这时命令行提示：“指定旋转角度，或[复制（C）/参照（R）]”，用键盘输入“r”，回车（enter键），这时提示：“指定参照角<0>"，鼠标左键再次捕捉点击基点，回车或点击鼠标右键确认；
第6步

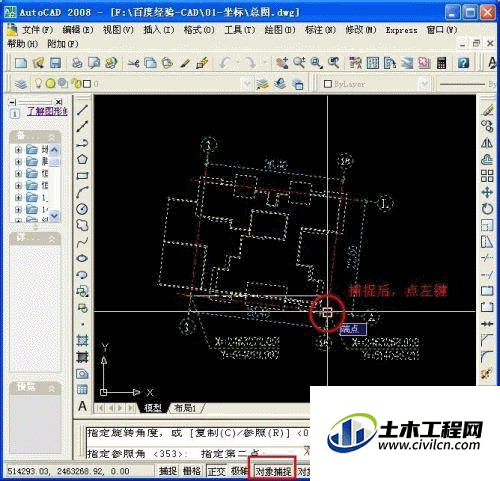

提示：”指定第二点“，将鼠标移动到另一个坐标点上，注意这时“对象捕捉”按钮仍处于开启状态，捕捉这个坐标点，然后按鼠标左键确认；
第7步

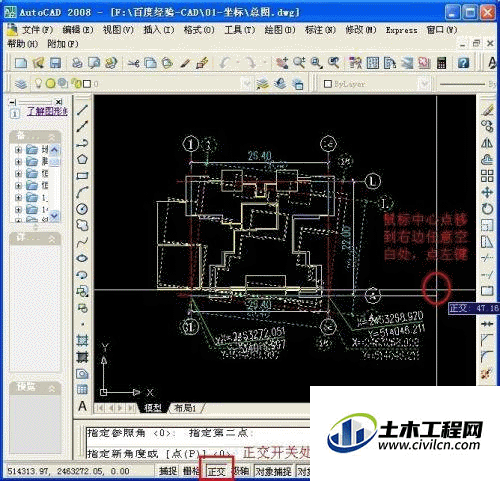

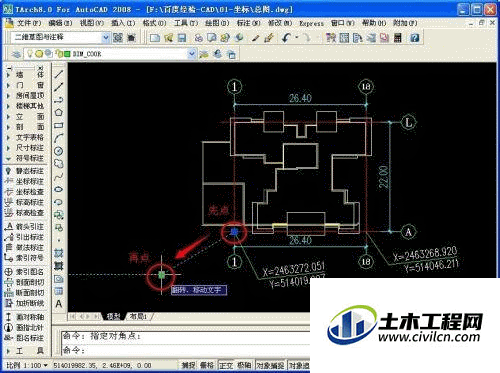

如果”正交“按钮未开，点击一下，打开”正交“按钮，将鼠标移动到基点右侧的空白位（没有图形的地方），屏幕上会显示一条从基点延伸至鼠标中心X方向的一条白线（确保没有自动捕捉到图形上的任意一点），这时点击右键，完成旋转
第8步
旋转后的效果如图，以上操作在CAD或天正中都可以完成，以下操作就必须在天正中进行了。
设置坐标系
第1步
点击天正菜单中的”符号标注“按钮
第2步

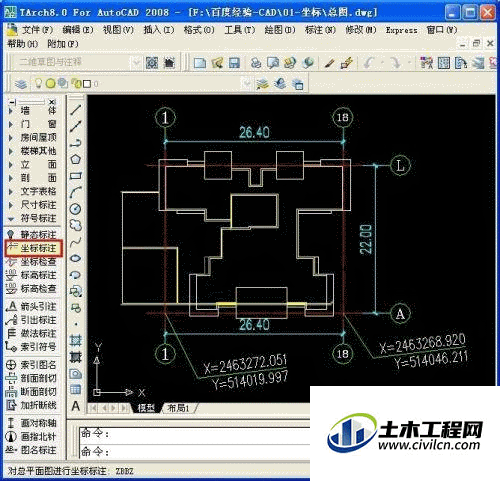

点击”坐标标注“
第3步
这时命令行提示：”请点取标注点或[设置(S)]<退出>“，从键盘输入s（确保在英文输入法的状态下输入）
第4步

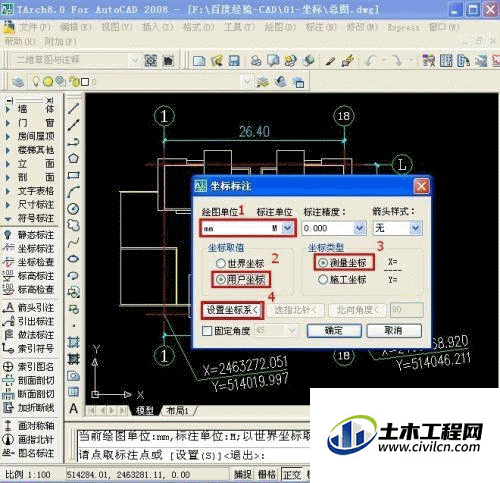

弹出”坐标标注“对话框，选择绘图”单位mm，标注单位M“（本图是以毫米为单位，1:1绘制的图形，坐标单位为米），坐标取值选”用户坐标“，坐标类型选”测量坐标“，然后点击”设置坐标系<“按钮；
第5步

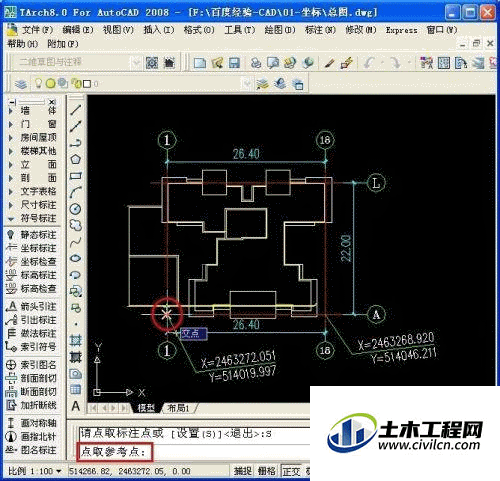

命令提示行显示：”点取参考点“，鼠标移动到坐标基点的附近，出现捕捉标记后（确保”对象捕捉“按钮还是在开启的状态），点击左键选点
第6步

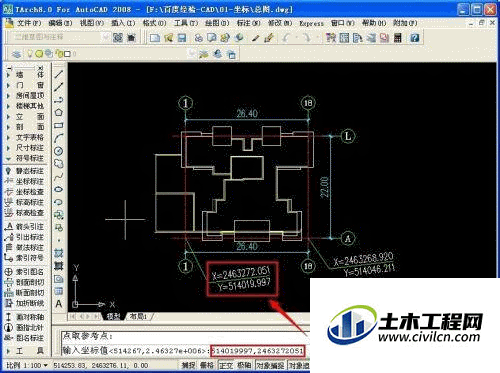

命令提示行显示：”输入坐标值<514267,2.46327e+006>“，按照基点的坐标值，用键盘输入坐标值，先输入Y值，再输入X值，中间以逗号隔开（注意此时必须是英文输入法，CAD不认中文的逗号和双字节数字），数值不带小数点，输完后回车；
第7步

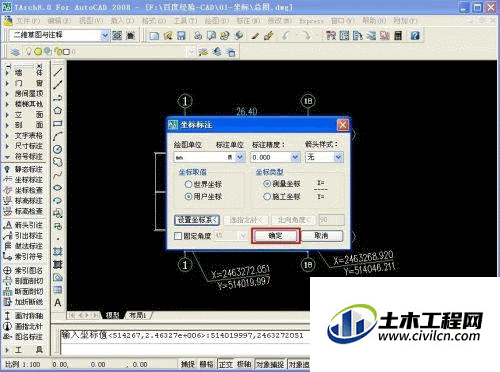

又出现”坐标标注“对话框，点击确定按钮
第8步
命令提示行显示：”请点取标注点或 [设置(S)]<退出>:“，这时我们验证一下刚才设置的坐标点对不对，将鼠标中心点移到坐标基点上，当出现捕捉标记后点击鼠标左键，命令提示行显示：”点取坐标标注方向<退出>:“，鼠标放到合适的方向点击一下左键
第9步

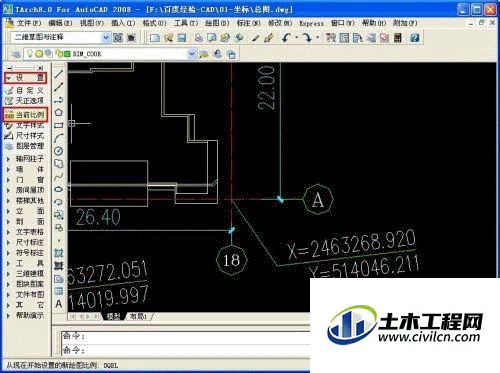

由于本例中默认的图形比例设置大了，看不到标注的坐标，需要重新设置图形比例，点击天正菜单最上面的”设 置“按钮（如果在菜单中找不到”设 置“按钮，移动鼠标中心点到菜单上，鼠标滚轮向上滚动，就可以看到了），点击”当前比例“按钮
第10步

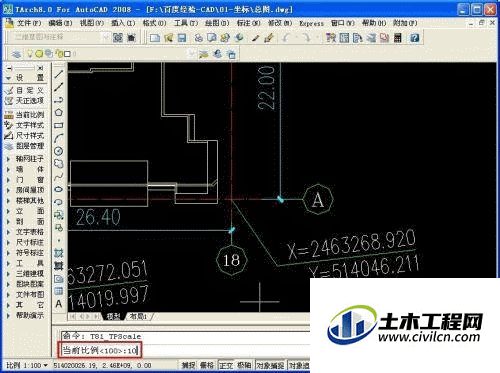

命令提示行显示：”当前比例<100>:”，从键盘输入“1”，回车
第11步

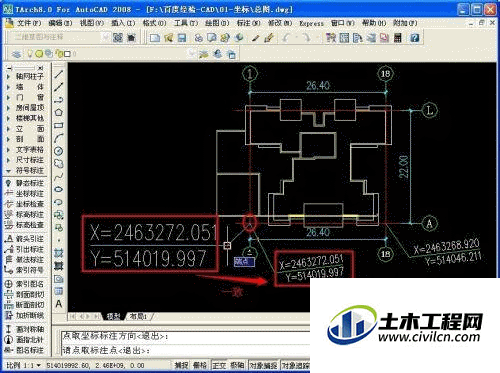

点击“符号标注”->"坐标标注"按钮，捕捉点击坐标基点，点取坐标标注方向点，核对标注的基点坐标值和图纸的坐标值（当前比例还是有点大，坐标显示的字体比较大，可以按步骤9~10再设置一遍当前比例为为0.3，就差不多了），两个数值应该一致，如果不一致就按本栏步骤1~10再设置、核对一遍，直至一致；
旋转图形
第1步
接下来是关键的一步：点击“直线”按钮，命令提示行显示“_line 指定第一点：”，鼠标中心移到坐标基点，捕捉基点后点击左键；
第2步

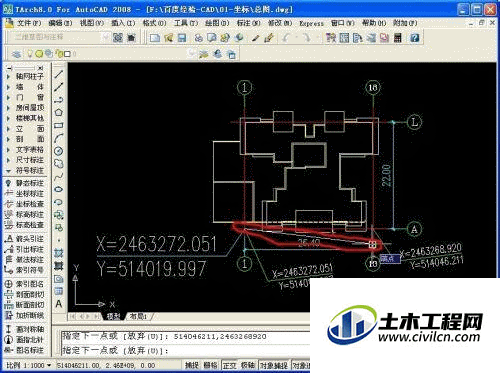

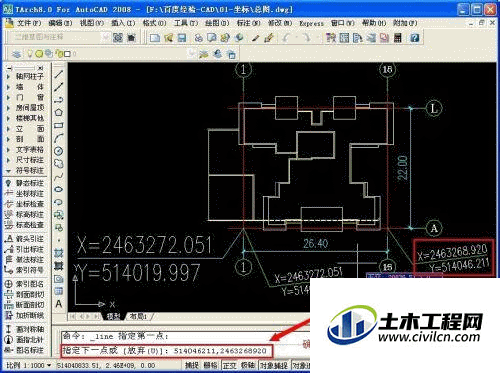

命令提示行显示“指定下一点[或放弃(U)]：”,用键盘输入另一个坐标点的坐标值，同样的，先输Y，再输X，中间用英文的逗号隔开，输入的坐标不要带小数点（提示：这时的“DYN”动态输入按钮要处于关闭状态，否则系统将会默认输入的数值为相对坐标），回车；
第3步
屏幕中的这条直线就是我们要的参考线，回车或者按Esc键，退出直线命令
第4步

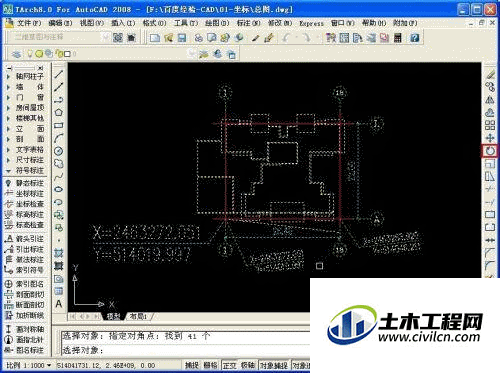

点击“旋转”按钮，框选所有图形，回车或按鼠标右键；
第5步
命令提示行显示“指定基点："，鼠标移动到坐标基点上，捕捉点击基点
第6步
命令提示行显示“指定旋转角度，或[复制（C）/参照（R）]”，直接将鼠标移动到所画直线的另一端，捕捉点击端点；
第7步
图形旋转后，验证一下是否已正确旋转图形，点天正菜单中的"符号标注"->"坐标标注"按钮，点击第二个坐标点标注坐标，核对是否正确，如果不正确，则撤回（一直按ctrl+Z）到本栏目第1步，重新设置（有时候误差1~2mm是正常现象，这种情况不用再重新设置了）
坐标放样
第1步

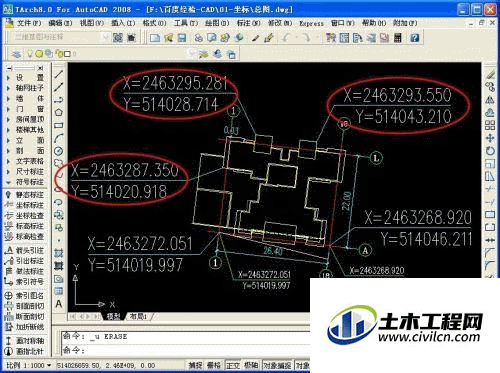

如果上步核查正确，就可以进行坐标标注了，天正的坐标标注是连续进行的，非常方便。
