CAD如何设置坐标标注?

 CAD标注坐标在CAD应用中是很重要的,CAD标注坐标可以避免误差增大,所以我们需要设置好才行,下面一起来了解看看CAD怎么设置好坐标标注的吧!

方法/步骤

第1步

1、cad标注坐标:

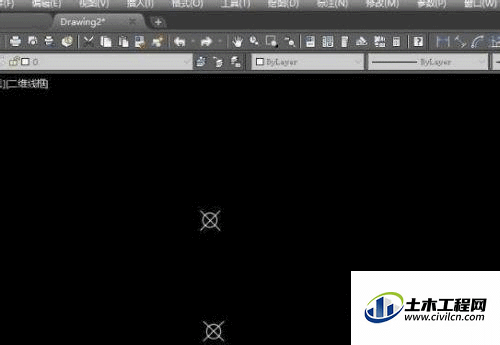

菜单栏格式----设置点样式。在输入如下图所示的三个点。


第2步

2、CAD标注坐标调用坐标命令有三种。

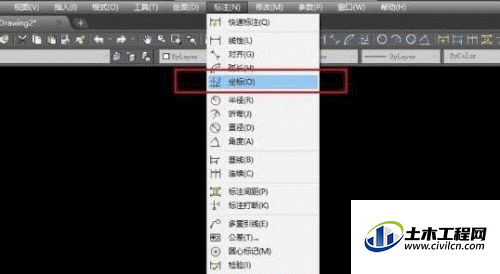

菜单栏:执行 标注--坐标

工具栏:点 标注 工具栏中的 坐标 按钮

命令行:命令行中输入dor


第3步

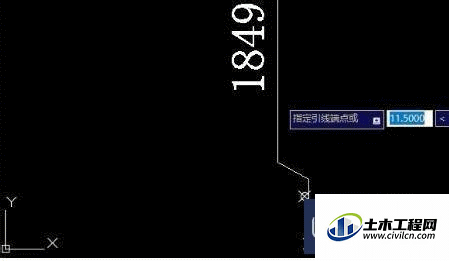

3、设置CAD标注坐标命令,点  点移动鼠标,然后鼠标往竖直方向移动,得的X轴坐标,往水平方向移动得Y轴坐标,最终得到点的X,Y轴坐标。


第4步

4、强调:调用CAD标注坐标命令后,点击点后,命令提示栏显示。


第5步

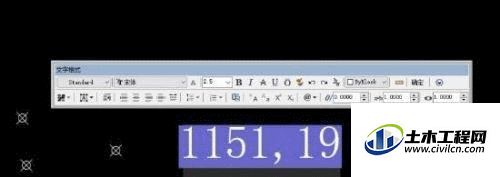

5、在多行文字:输入M,点击 回车 键或确认,就会出现文字格式编辑对话框,输入我们想要的尺寸值、符号等,其他复杂图形的坐标标注操作与上述步骤类似,CAD标注坐标就完成。


第6步

上面的五个步就是cad怎么标注坐标?CAD标注坐标的方法,希望本文的方法分享能给小伙伴们带来帮助。谢谢大家。
