cad图纸怎样按比例放到布局视口?

 cad图纸按比例放到布局视口?cad中的图纸为了能规范显示,想让图纸按照某个比例在布局视口中显示,该怎么设置呢?下面我们就来看看详细的教程,需要的朋友可以参考下

作cad图时经常会用到布局,下面教你怎么将图按比例放到布局视口

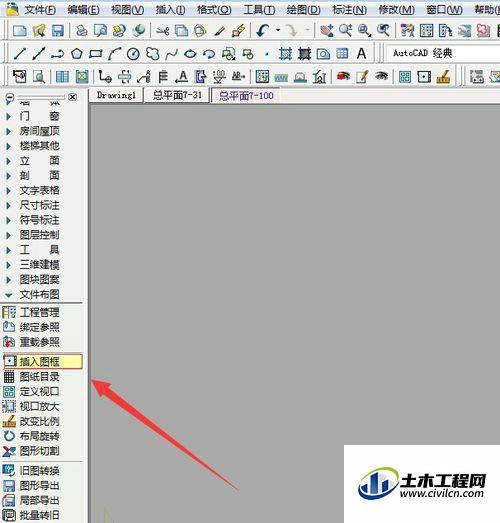

1、进入到布局,根据需要插入图框,点击文件布图里的插入图框工具

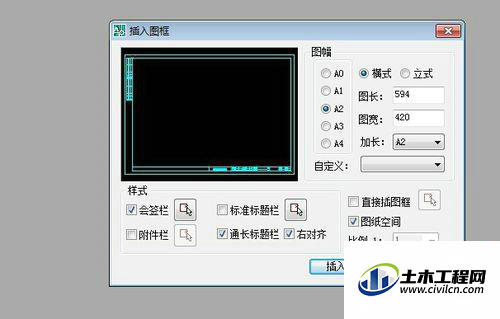

2、设置选择你所需的图框大小、比例,点击插入

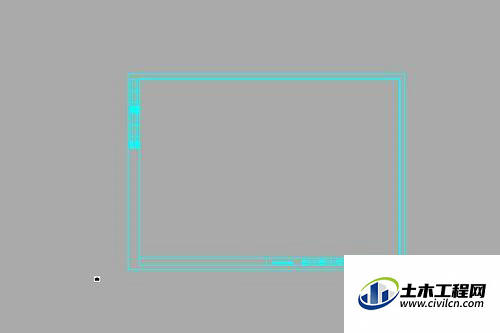

3、将图框放到合适的位置,如图所示

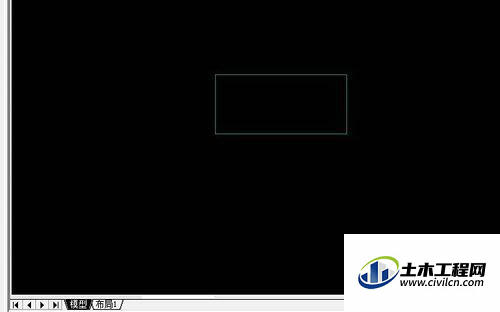

4、回到模型空间,画一个长方形,再进入布局,右键选择定义视口


5、鼠标自动进入到模型空间,框选图形

6、然后输入比例1,可以根据图纸的需要设置比例

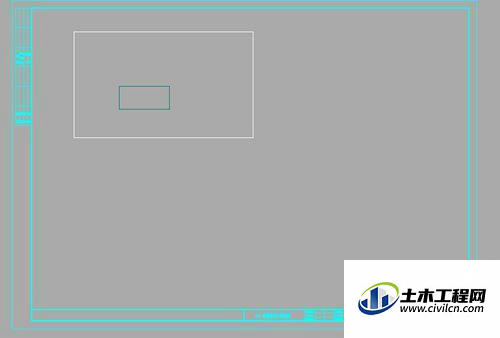

7、设置完比例后,将视口放到图框内,调整位置即可


注意事项:

图框和图形比例根据图纸的情况设定
