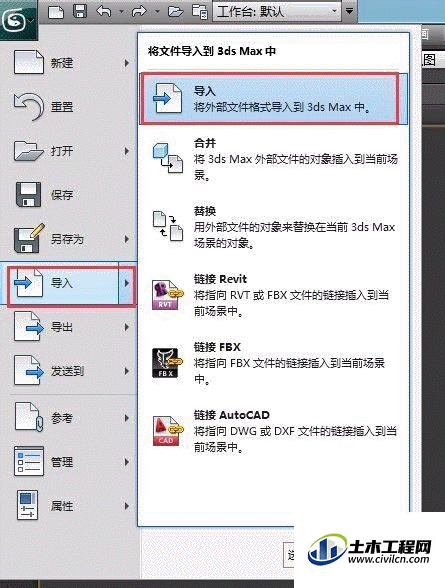

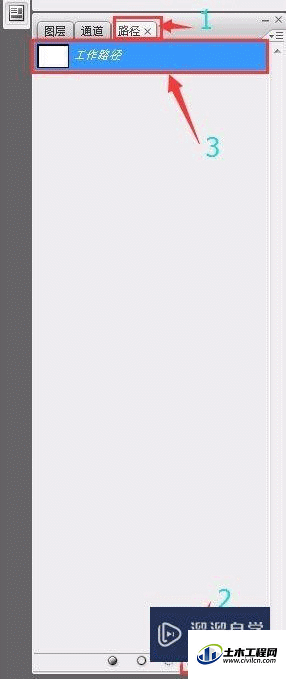

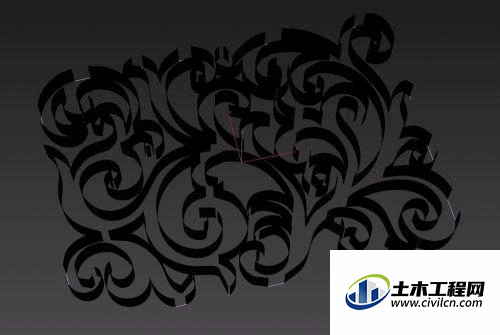

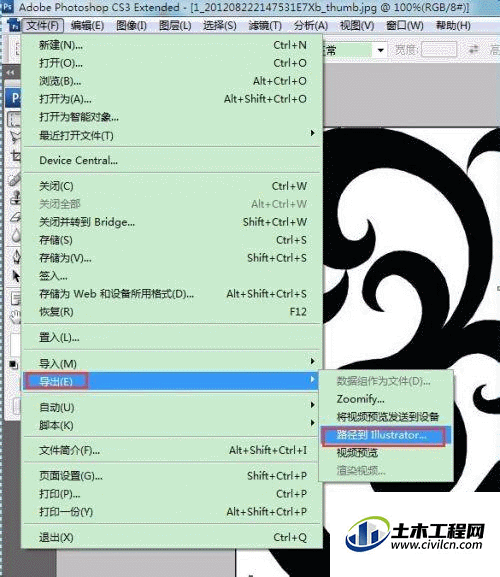

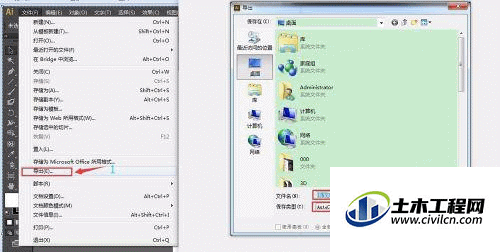

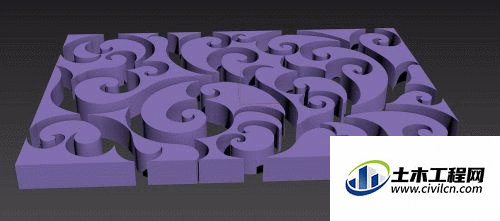

在CAD制作3D效果图时，想要自己的一个花格图形，这样可以丰富模型的美观度，可是CAD怎么制作精美的花格？我们可以应用多个软件来制作，具体步骤如下： 方法/步骤 第1步 首先，我们需要一张黑白贴图，将黑白贴图放入PS中，然后将黑白贴图生成工作路径，步骤如下图1、2、3. 第2步 然后，将生成的工作路径，导出为AI文件，步骤如下图。 第3步 再然后，打开AI文件，将AI文件导出为CAD文件，步骤如下图。 第4步 再然后，打开CAD文件检查花格是不是一个闭合的图形，确保花格闭合。 第5步 再然后，在3DMax中导入CAD文件，如下图。 第6步 将文件转变为“可编辑样条线”选择点，焊接点，焊接的数值可以根据图形调整，如下图。 第7步 最后，挤出就可以了，下面看一张图形，因为线没有闭合，导致图形破面。这个是反例哦。 第8步 再来一张完好的图形，这个就是我们想要的效果，当然，我们也可以换其他好看的图形挤出。
