CAD怎样使用倒圆角命令将矩形变成圆角矩形?

 CAD怎么使用倒圆角命令将矩形变成圆角矩形?cad中想将一个直角矩形变得圆滑一些,这时候我们就可以使用倒圆角f命令将矩形的四个角变成圆角,详细的操作过程请看下文图文介绍,需要的朋友可以参考下

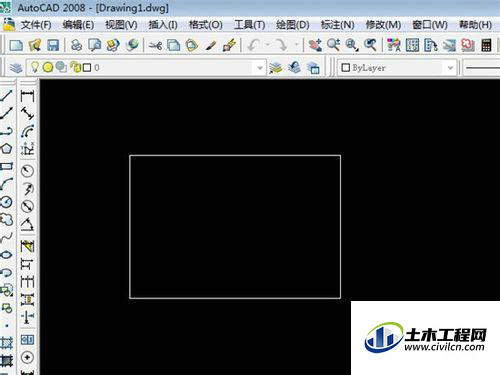

1、打开CAD软件,任意画一个四边形。

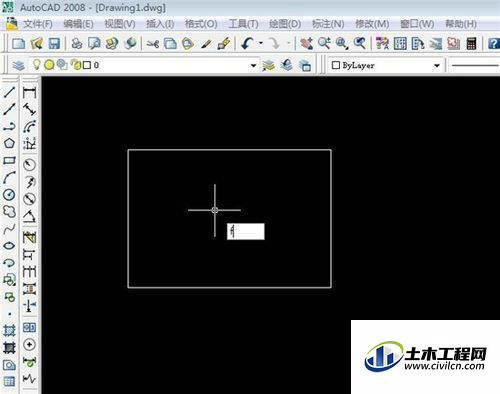

2、输入“f”倒圆角快捷方式。

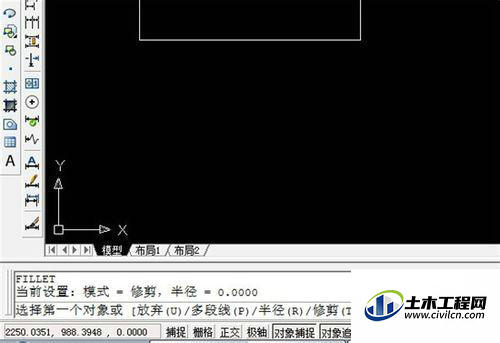

3、在下面的空白区域就会出现如图所示的选项。

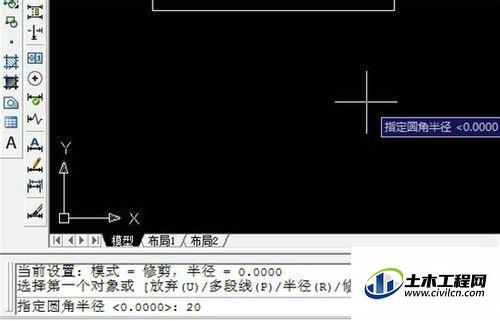

4、我们选择半径r,即输入r,然后回车。并输入半径值20,回车。

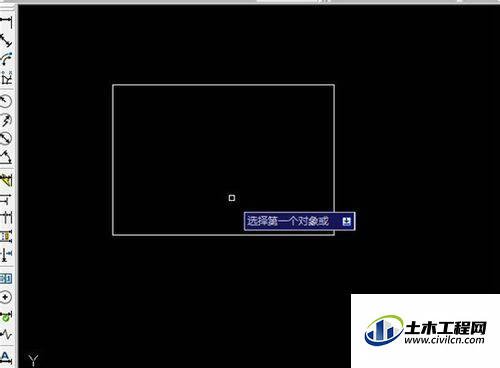

5、出现“选择第一个对象或”。我们选择一个相邻的二边,然后回车。

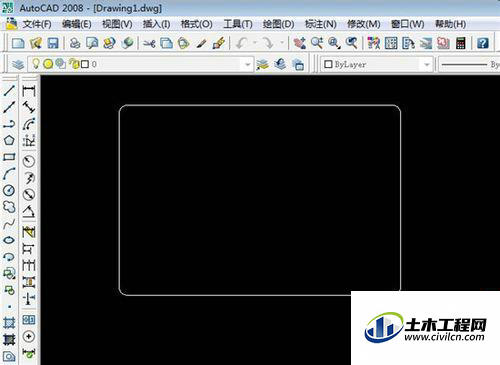

6、然后继续回车,选择相邻的二边,把剩下的三个对角倒圆角。
