CAD怎么输出高清黑白图纸？cad绘制的图纸想要输出层高清的黑白图纸，该怎么设置呢？下面我们就来看看详细的设置方法，需要的朋友可以参考下
1、打开dwg格式的cad图纸，此处以cad2012举例演示。

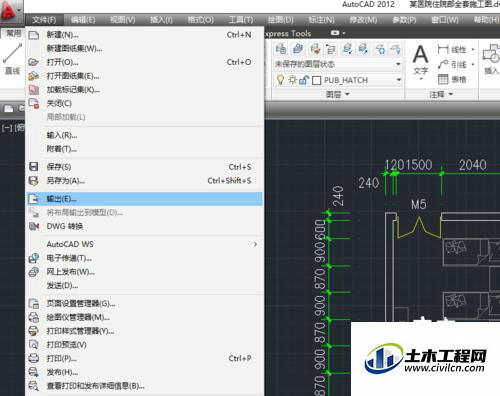

第一种方式：菜单栏->文件->输出

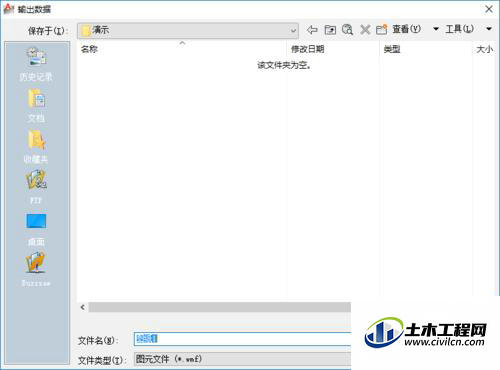

文件类型选择：图元文件（*.wmf），根据需要修改保存位置和文件名，点击保存。然后在屏幕上框选需要的图像区域，回车确定。
第二种方式：输入命令：export
文件类型选择：图元文件（*.wmf），根据需要修改保存位置和文件名，点击保存。然后在屏幕上框选需要的图像区域，回车确定。

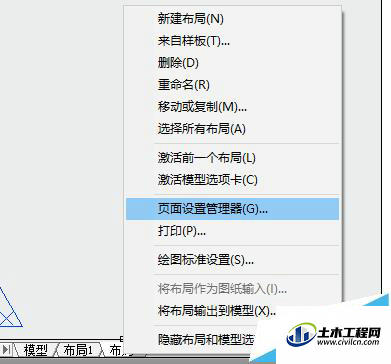

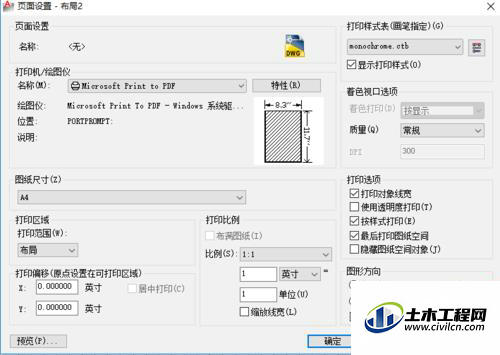

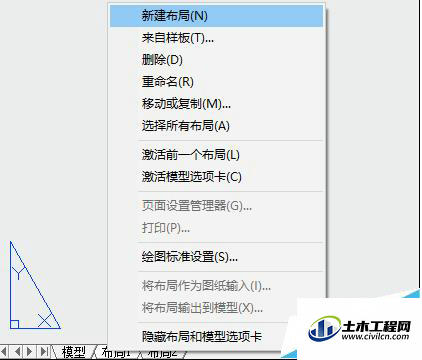

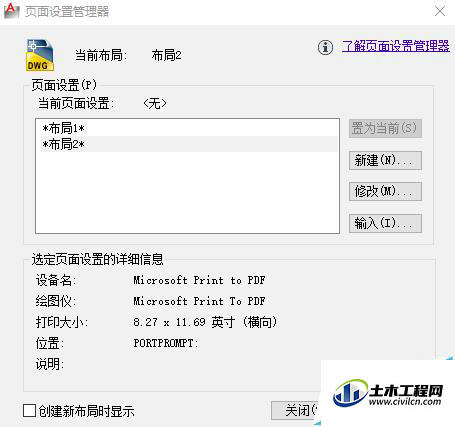

2、这里如果这样操作得到的就是白色背景的彩色wmf，效果并不好。个人通常喜欢黑白的，看起来舒服。那么，需要开始之前，新建布局。右键单击新建的布局选项卡->页面设置管理器->修改->打印样式表->monochrome，并且勾选 显示打印样式表。这是图纸就是白色背景的黑白wmf了。

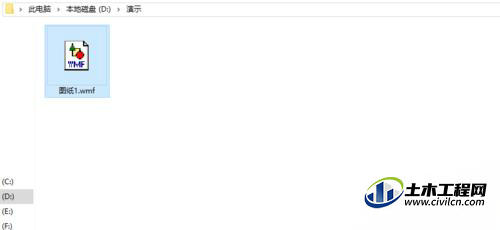

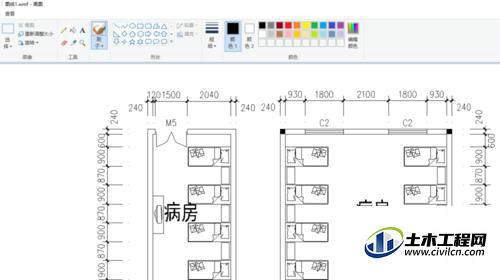

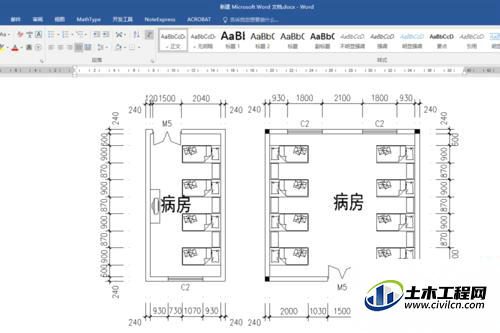

3、保存的wmf文件可以直接复制到Word中查看编辑。wmf文件是矢量类图形，可以任意缩放而不影响图像质量。所以非常清晰。它也可以使用windows自带的 画图 打开查看，或者使用其他图片处理软件打开查看。
