CAD怎么修改标注尺寸?

很多CAD图纸都会需要进行标注信息,CAD中的标注尺寸是数字,但是想改成英文或者中文的情况,但是CAD如何修改标注好的尺寸? 其实修改很简单,这就来告诉大家。

方法/步骤

第1步

标注好物体后,选择尺寸双击,会弹出属性对话框


第2步

在对话框中找到文字----文字替代,在文字替代中输入文字,在cad界面点一下,就可以显示你输入的文字了


第3步

看下文字的效果如何,如果要改变离劫样式要对标注样式进行修改


第4步

找到cad菜单栏的,标注样式修改符号争昆,点击它


第5步

弹出对话框,选择修改


第6步

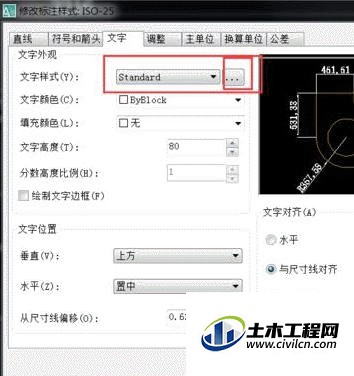

选择文字栏,在文字样式后面那多级键


第7步

修改文字样式,可以在预览中看到改的文字效果。
