CAD是非常不错的精确绘图软件，我们可以使用各种命令进行绘制图纸。在一些工程图纸上，有时候会需要绘制一些管道，那么CAD如何画定向钻敷设管道？本次教程来详细的为大家解答。
方法/步骤
第1步

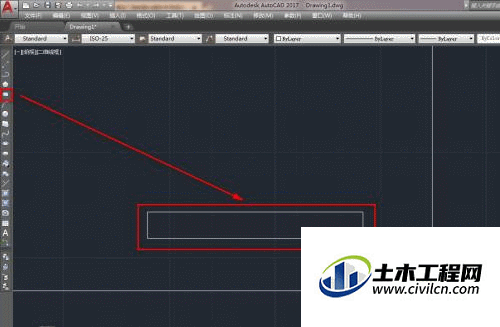

打开CAD，使用矩形工具，绘制一个矩形，如下图。
第2步
使用直线工具绘制一条横线和一条竖线，如下图。
第3步

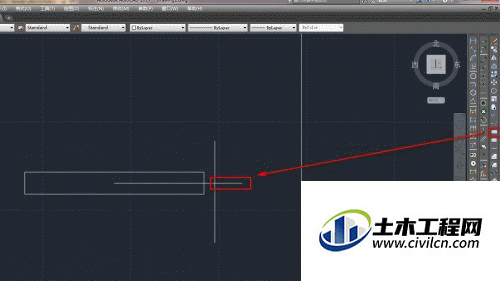

使用打断工具，将横线在与竖线的交点处打断，如下图。
第4步

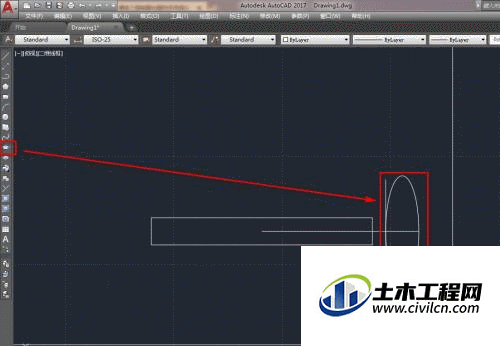

使用椭圆工具，绘制一个椭圆，如下图。
第5步

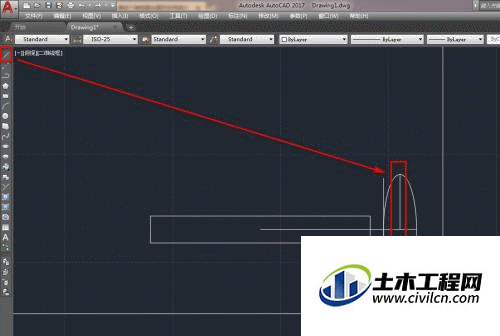

使用直线工具，绘制椭圆的长轴，如下图。
第6步

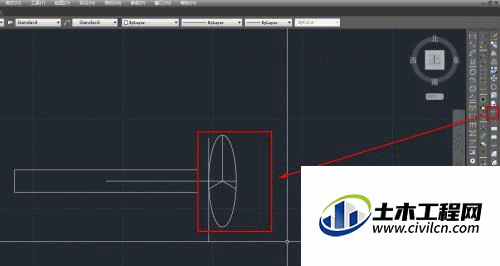

使用旋转工具，以复制的方式进行旋转，得到另外两条斜线，如下图。
第7步

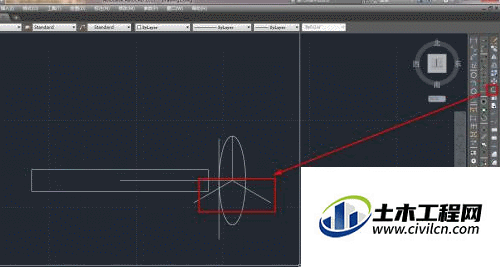

使用修剪工具，将椭圆外的斜线修剪掉，如下图。
第8步

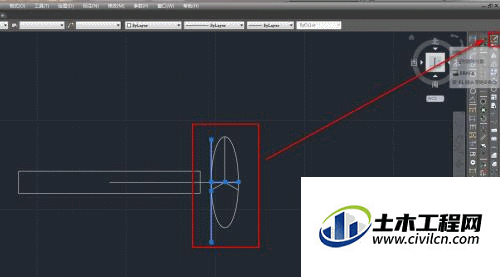

选中辅助线和椭圆短轴，使用删除工具将其删除，如下图。
第9步

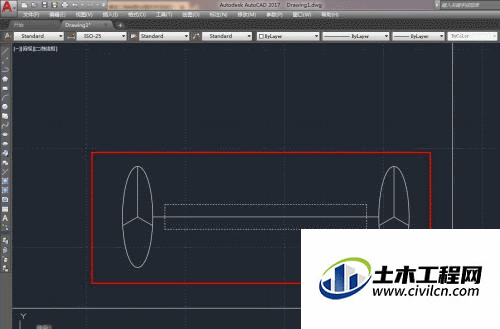

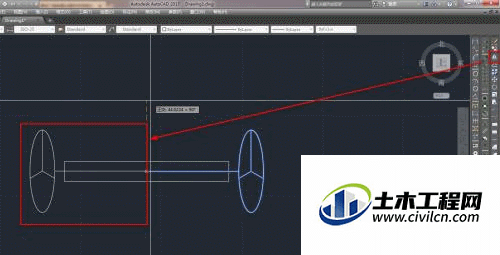

使用镜像工具，将横线和椭圆沿着长方形中心的竖线做镜像，如下图。
第10步

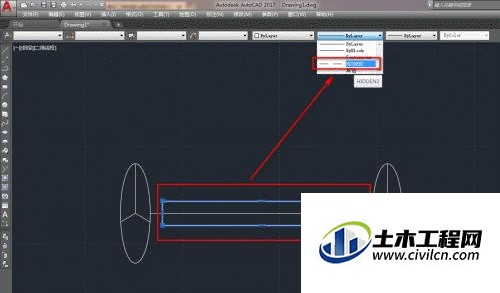

选中矩形，修改矩形的线型，如下图。
第11步
确定后就完成了定向钻敷设管道图块的绘制，如下图。
