CAD怎么快速绘制墙体?

AutoCAD中可以通过绘制轴网、绘制墙体命令,快速完成基础轴网以及墙体线条。因此很多建筑图纸都会使用CAD来完成,那么CAD怎样做到快速画出墙体?新手不熟悉的话,可以看看下面的教程。

绘制轴线

第1步

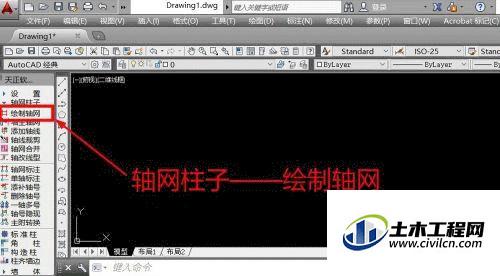

开启AutoCAD,天正建筑,在左侧工具栏,点击轴网柱子——绘制轴网。


第2步

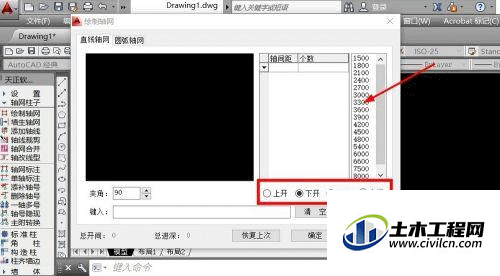

绘制轴网窗口中,选择轴线方向,点击轴线间距即可。


第3步

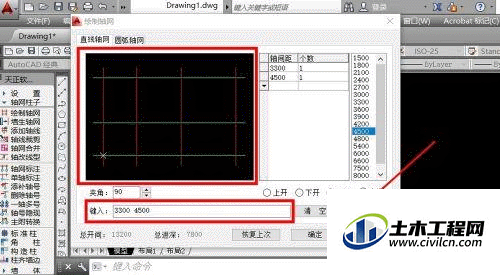

用户也可以在键入栏,直接输入轴线间距,用空格键分隔,完成后点击确定。


绘制墙体

第1步

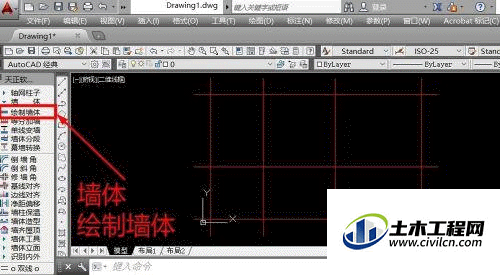

放置轴网,左侧工具栏点击墙体——绘制墙体。


第2步

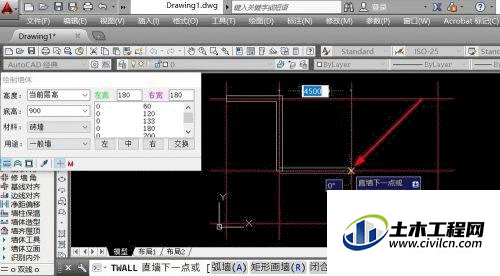

在墙体窗口中,设置墙体尺寸。


第3步

鼠标点击确定墙体起点,沿着轴线绘制墙线即可。


第4步

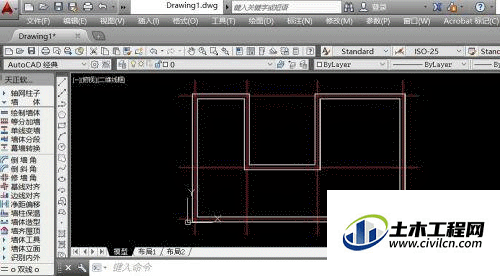

利用轴网辅助,可以快速绘制需要的墙体。闭合墙线、按下ESC键,即可结束命令。
