CAD创建三维模型

CAD的经常用于二维模型的创建,也就是平面图。而实际上,CAD也可以绘制三维模型。这里使用2014版本CAD,来告诉大家CAD怎么用旋转创建三维模型的。

方法/步骤

第1步

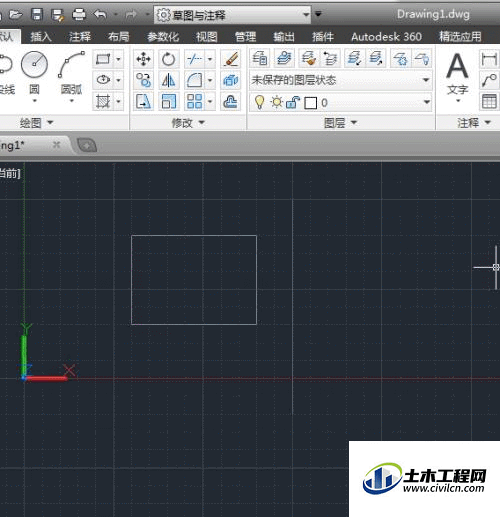

进入草图界面,绘制基础图形,还有旋转轴,当然也可以不使用旋转轴,以坐标轴为旋转


第2步

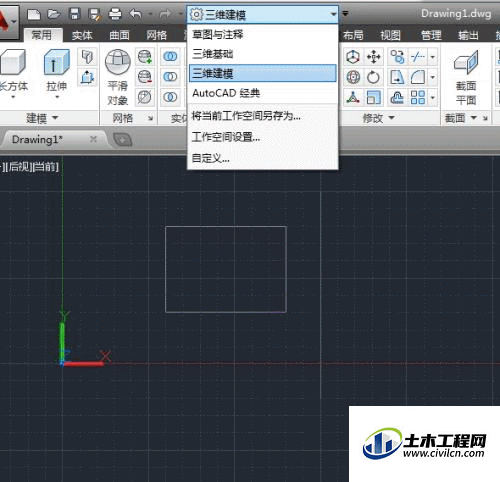

切换到三维建模下


第3步

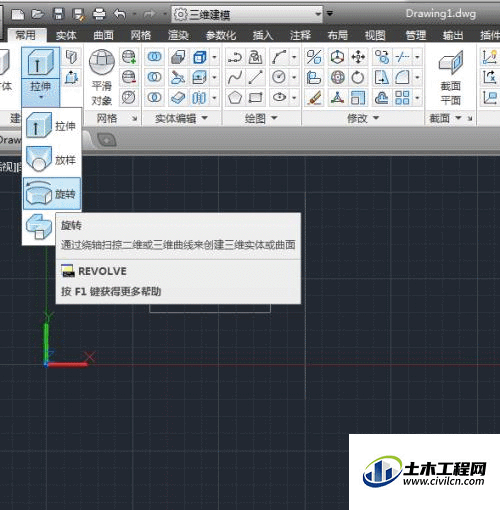

咋“建模”功能中,使用旋转方式


第4步

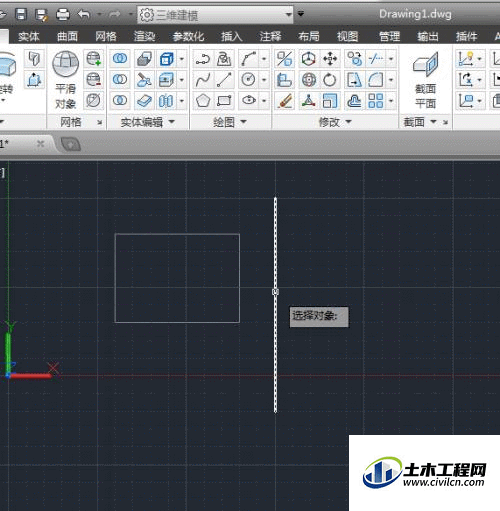

选择需要旋转的二维图


第5步

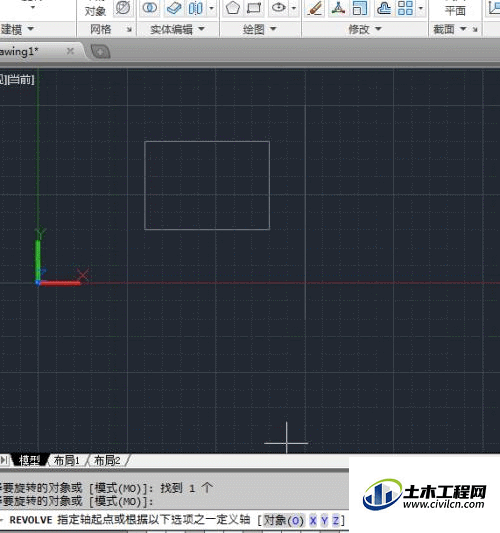

设置旋转轴,这里以小溜绘制的线来作为旋转轴.一切根据底部命令窗口提示进行操作



第6步

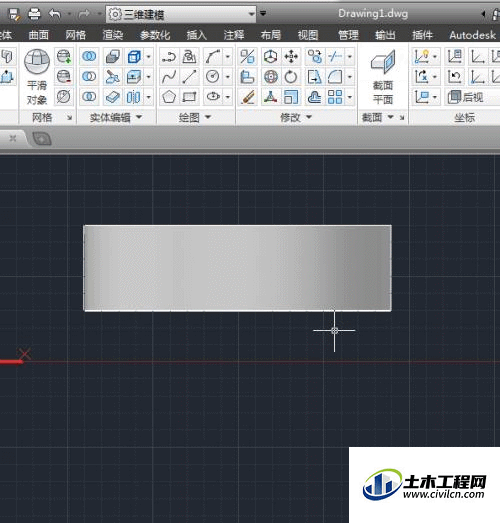

设置旋转方式,这里按照 360度角度旋转


第7步

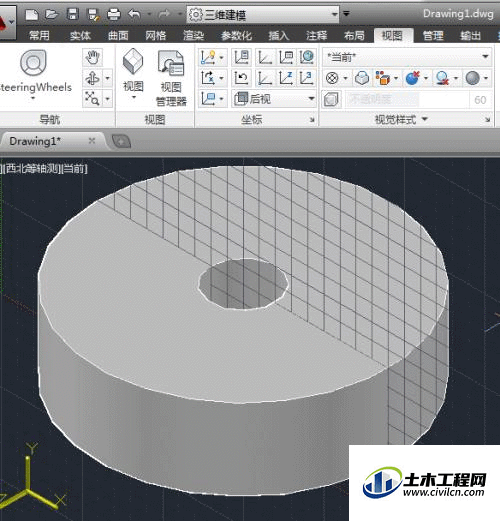

创建好了


第8步

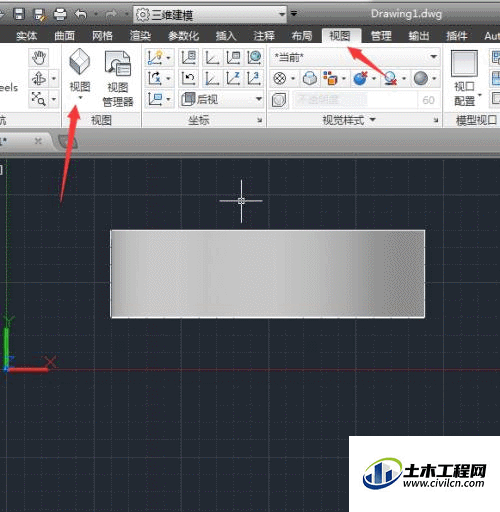

若要观察三维效果,切换视图模式即可
