CAD中多重复制命令矩形阵列的使用技巧

提起CAD中的复制命令大家会想起co复制命令,但如果大量有规的复制的话,大家可试试使用ar阵列,这里主要分享一下CAD中多重复制命令矩形阵列使用教程。

方法/步骤

第1步

在”修改“菜单下可以”阵列“,或者在命令行里直接输入AR指令


第2步

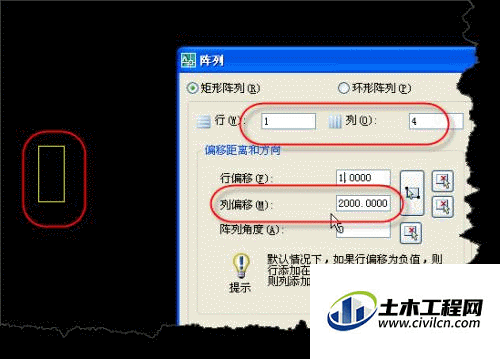

首先我们理解一下,偏移的概念。偏移的数值大家都很清楚,但间距的基点是哪个点呢?如图我们将矩形阵列1行4列,列偏移2000.


第3步

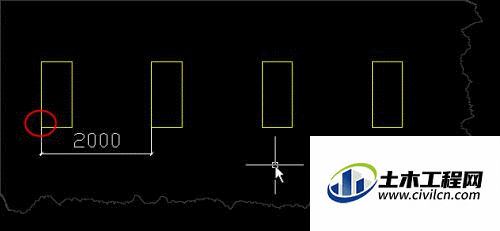

我们看一下效果,我们看到基点其实是如图位置也就对象的左下角。列偏移2000偏移其实是如图距离。


第4步

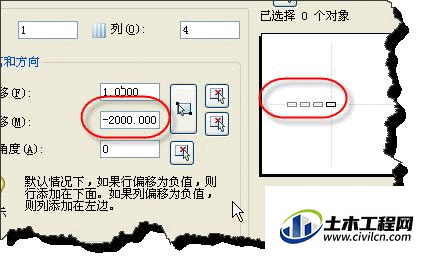

刚刚我们输入的是正值,如果大家输入负值的话。则列会增加在左侧。如图所示。


第5步

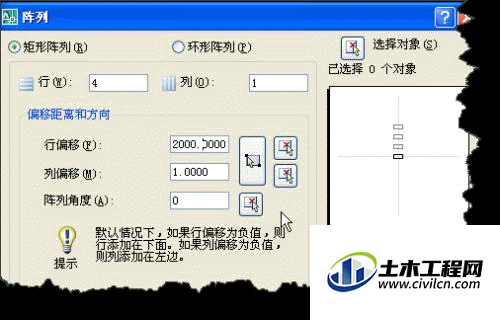

我们再看看行偏移,如果是行偏移的话,同样的存在正负值的问题,如果是正值  的话,会增加在上方,如果是负值的话,会增加在下面。如图预览效果所示。


第6步

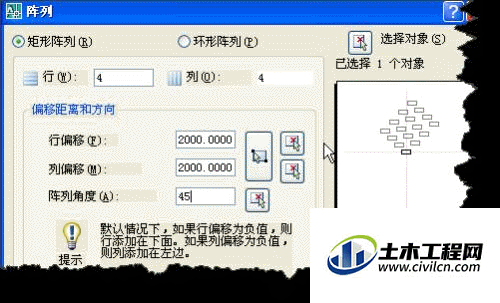

我们再看一下角度。如图所我阵列4列4行,45度的阵列。


第7步

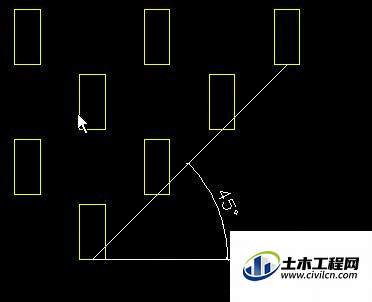

我刚刚偏移45度,其实是对象底部长度的中点与同列其他对象底部长度的中点连线与水平线的角度。


第8步

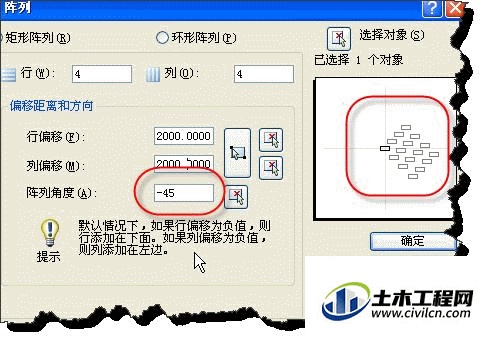

这个角度其实也正负值之分,正值的话,阵列会逆时针方向,而负值的话会顺时针方向阵列。大家在练习的时候会发现这个问题。
