CAD客餐厅吊顶画法

    CAD客餐厅吊顶画法:

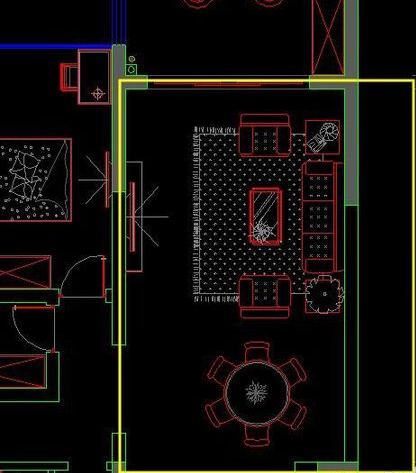

1.复制平面布局图。

室内设计CAD教程4:CAD客餐厅吊顶怎么画?

2.把平面里面家居等设备删除掉。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
3.复制图例到右下角位置。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
4.分析平面布置图,得出吊顶的样式,长宽比例大于2比1,需要客餐厅分开,业主要排放圆桌,餐厅吊顶就吊圆形相呼应。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
5.客厅画直线边顶,因为要安装中央空调,所以放中央空调出风口的位置高300mm以上,宽600 mm以上。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
6.预留好窗帘盒的位置。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
7.确定中央空调出风口的位置。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
8.绘制阴角线。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?室内设计CAD教程4:CAD客餐厅吊顶怎么画?
9.布置筒灯。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
10.绘制餐厅虚光灯带。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
11.标注好文字说明。
室内设计CAD教程4:CAD客餐厅吊顶怎么画?
12.标注平面尺寸。

室内设计CAD教程4:CAD客餐厅吊顶怎么画?
