CAD 里的扫掠功能是创建复杂三维模型的高效工具。它能让二维轮廓沿指定路径生成三维实体,在机械、建筑等领域应用广泛。掌握该功能使用方法,可大幅提升绘图效率和质量。下面为你详细介绍 CAD 中扫掠功能的具体操作。

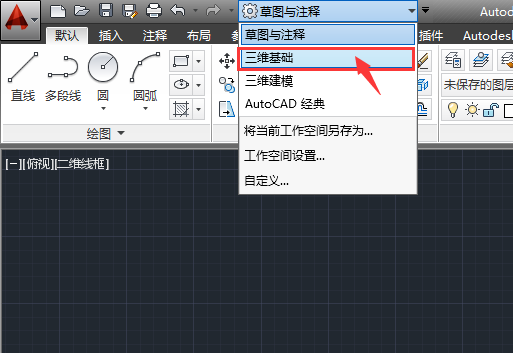

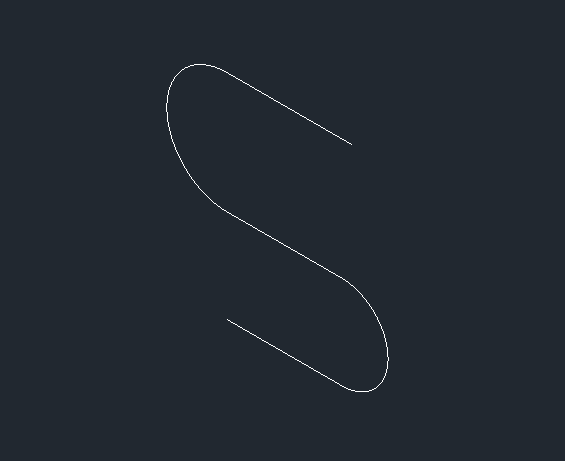

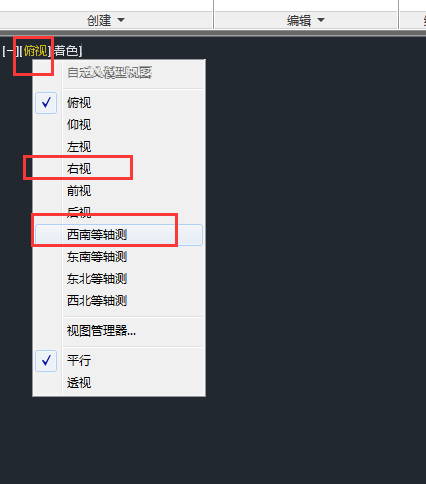

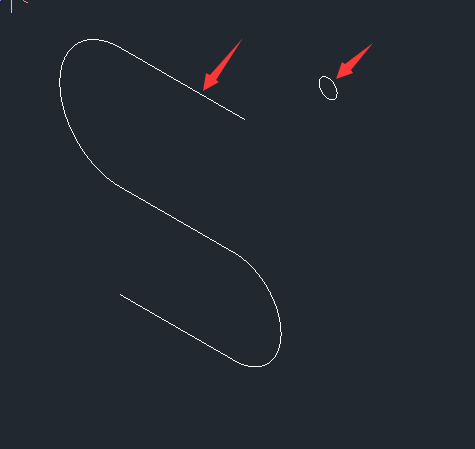

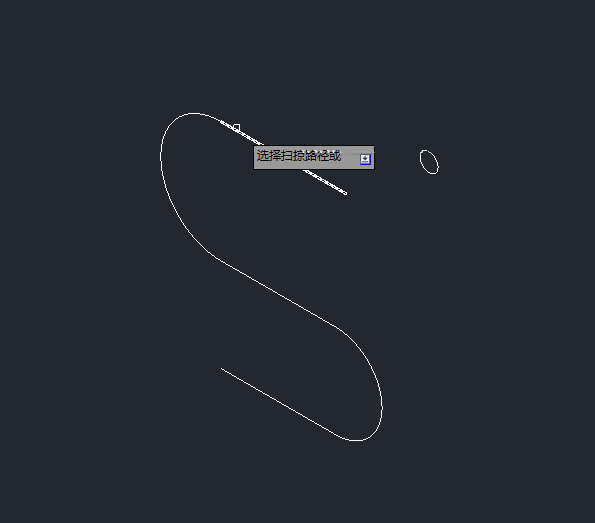

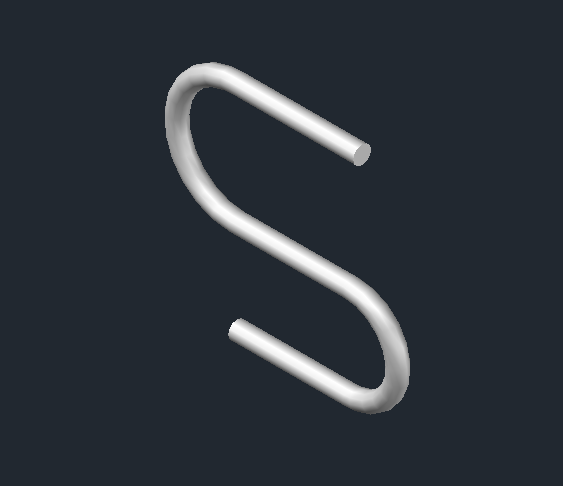

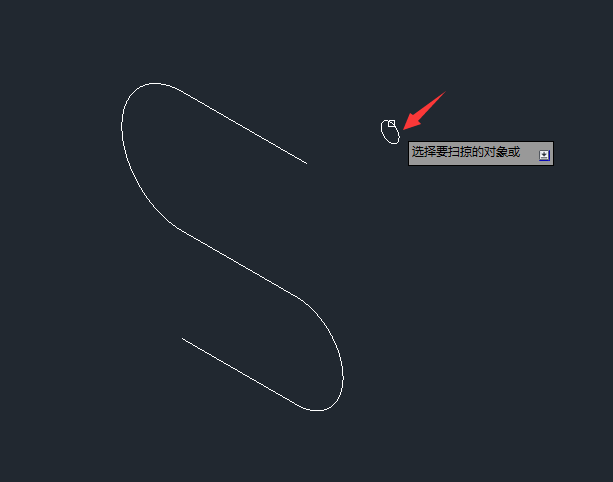

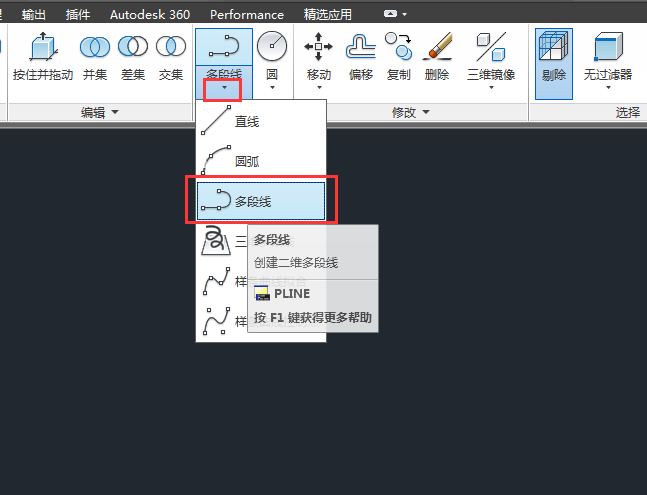

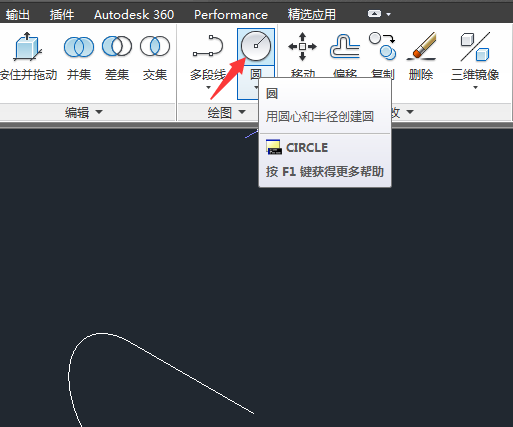

第1步、打开CAD软件,点击三维基础。进入3D模式。 第2步、点击俯视--右视--西南等轴测。 第3步、点击多段线工具,绘制多段线。 第4步、绘制出来一个多段线出来。效果如下: 第5步、点击圆形工具。 第6步、绘制一个小圆出来。 第7步、点击扫掠工具,选择要扫掠的对象,就是小圆。空格。 第8步、选择扫掠路径。就是多段线。 第9步、然后实例就扫掠出来了。 |
