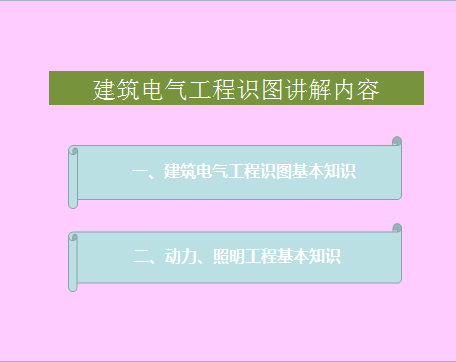

建筑电气工程识图讲解内容

介绍：图的定义用图示法的各种表达形式的统称。也可以定义为用图的形式表示信息的一种技术文件。简图定义简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。电气图中的大多数图种，如下面将要定义的系统图、电路图、逻辑图和接线图等都属于简图。表图定义表图是表示两个或两个以上变量之间的一种。表图也可以简称为图。表格定义表格是把数据按纵横排列的一种表达形式。表格可简称为表，如设备元件表、接线表等。表格可以作为图的补充，也可以代替某些图。
