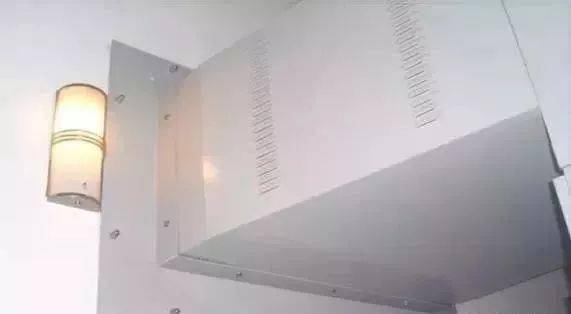

- 穿墙的软防火材料处理

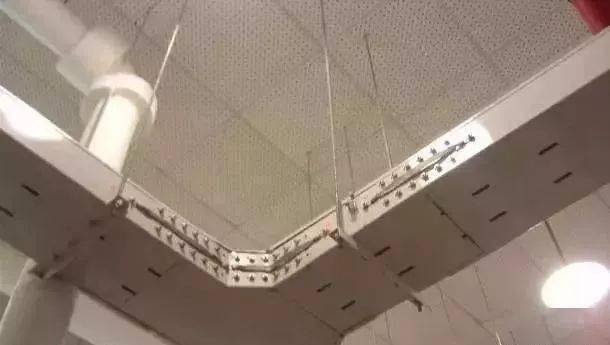

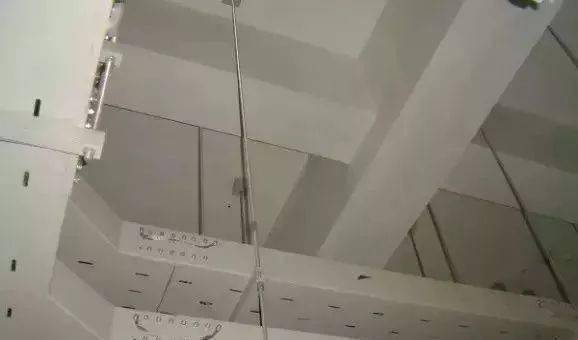

- 桥架接头角弯规范、接地良好、排列整齐、油漆完善、三通正确。
- 首端接地做法
- 末端接地良好，标识明确

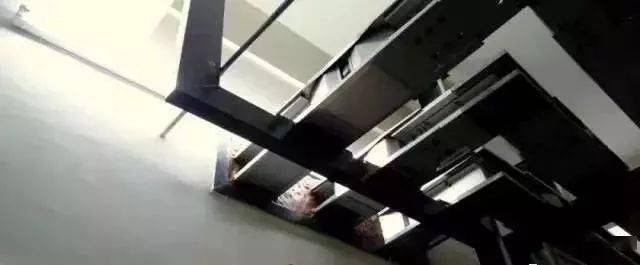

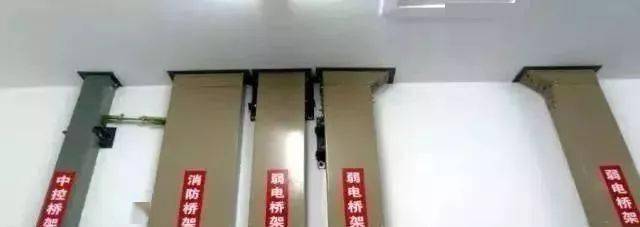

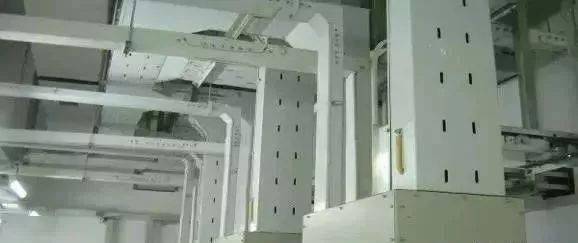

- 桥架排列布局合理、竖直，安装到位、防火封堵良好，标识明确。

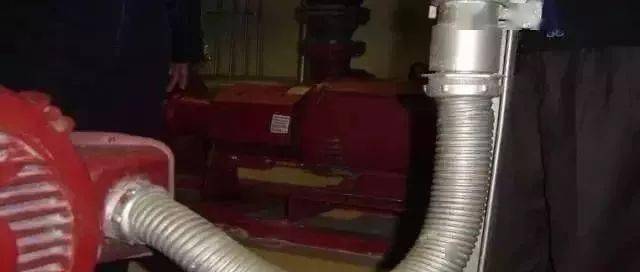

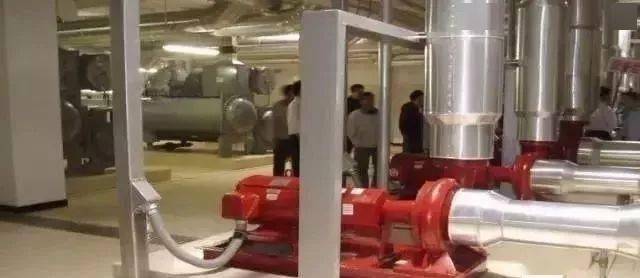

电机进线

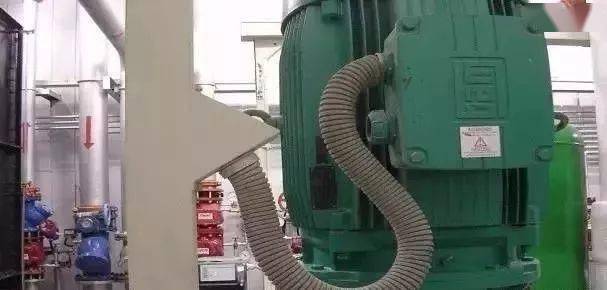

电管到电机进线、金属软管两端锁口一定要完整牢固工艺完善。

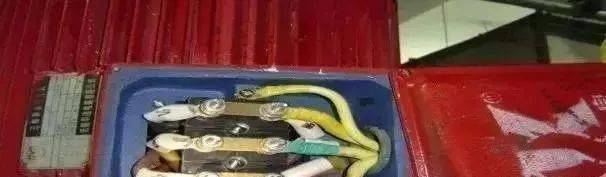

金属软管接地良好，电机内接线压线鼻或涮锡完整，接地线明确，不能把电机外的地脚螺栓、接线盒盖螺栓、散热风罩螺栓作接地紧固件。

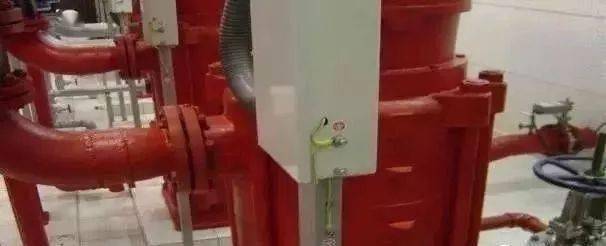

- 工艺到位接地完善
- 接地正确
- 锁口牢固工艺完善
- 工艺到位接地完善
屋面避雷网安装
基本要求：屋面避雷网横平竖直，支撑点间距一致合理，符合规范要求。
专家建议：支撑点与避雷网不用焊接方式，用比镀锌园钢略大一点的套管制作卡具，镀锌后安装在女儿墙上，其一、让镀锌园钢穿过去其减少焊点，保护镀锌层，增加使用寿命。其二，可让避雷网自由伸缩。

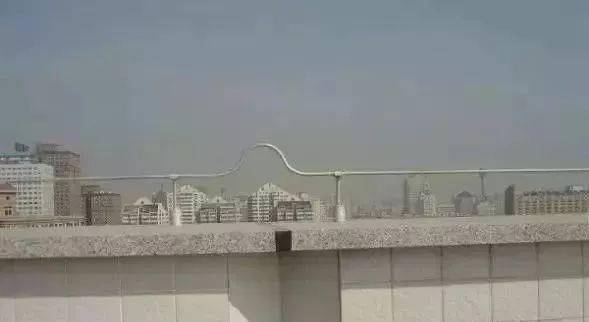

避雷网转角弧弯平顺圆滑，伸缩缝处要做补偿装置。

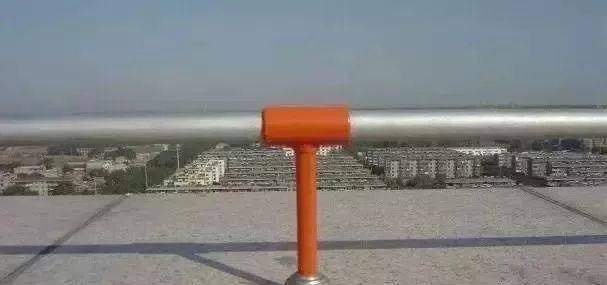

- 支撑点讲究

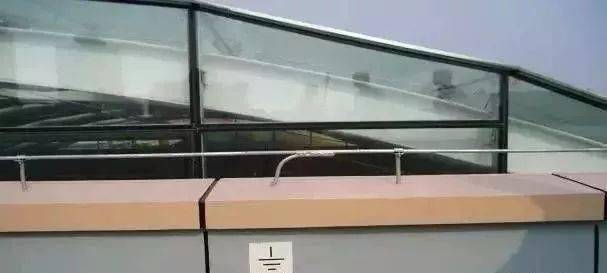

- 引下线标

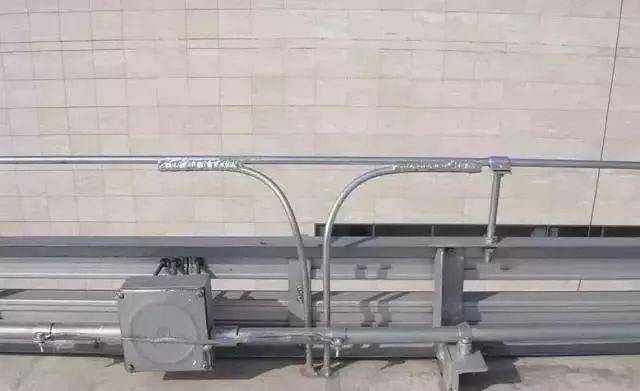

- 温度补偿做法正确

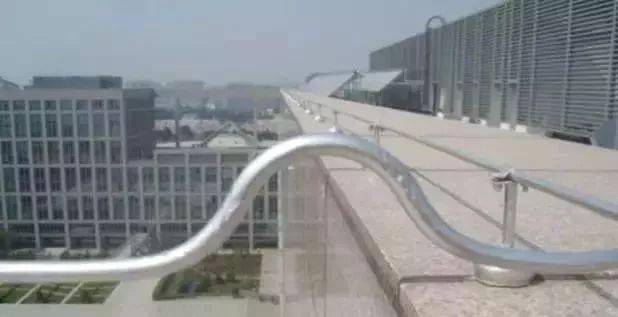

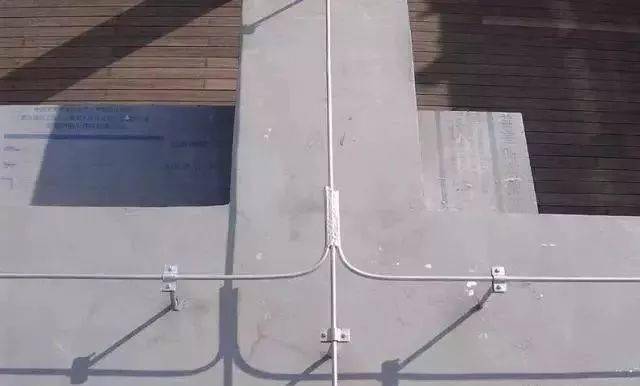

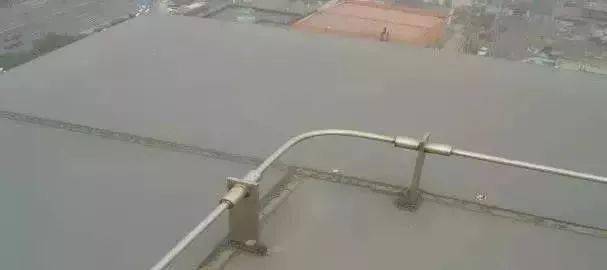

- 转角方式正确
- 变形缝

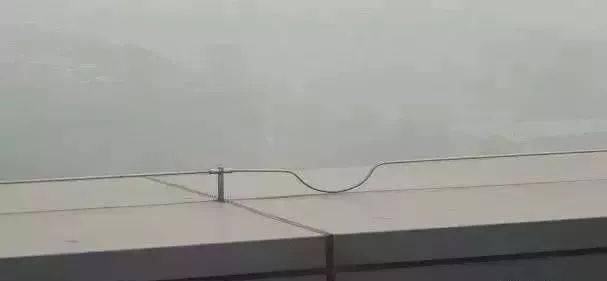

- 伸缩缝处补偿器
- 标识正确
屋面避雷线施工标准规范
管根、支吊架根部处理
管线能用吊杆固定的就不要用支架，吊杆在梁板上生根，最好采用内爆螺栓，然后再加装饰小盖，穿梁过板，加装塑料装饰圈。落地管、落地支架，根部制成水泥小台，既能保护根部不锈蚀，又能起到美观作用。

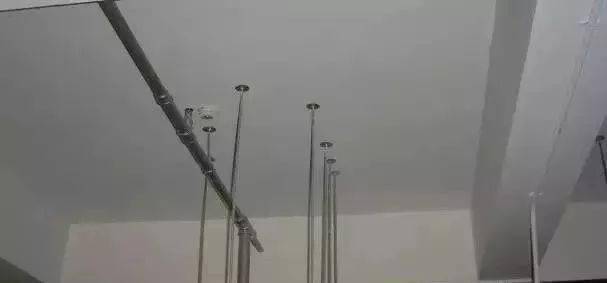

- 吊杆加装塑料套管，一致美观

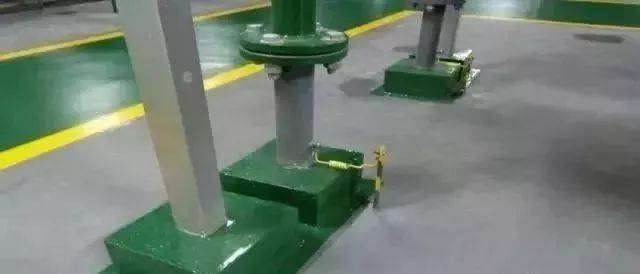

- 支架根部水泥小台标准整齐
- 设备、管道穿墙时的护口做法

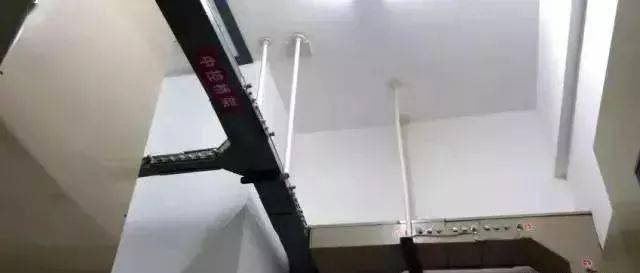

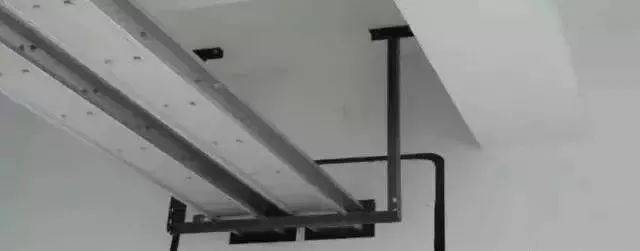

- 吊架、吊杆根部做法

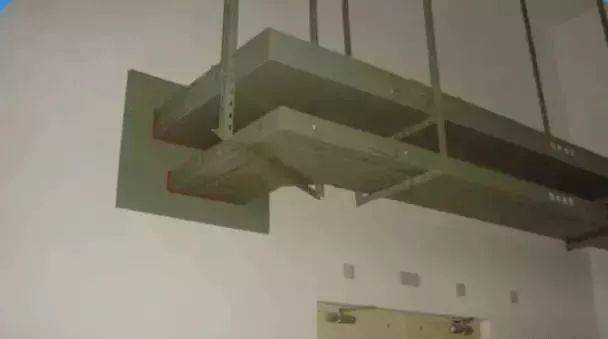

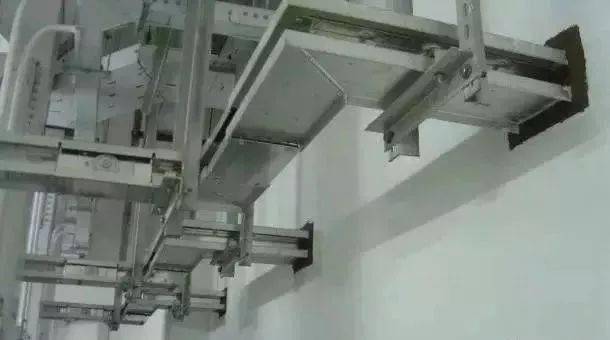

- 电缆桥架穿墙板封堵做法

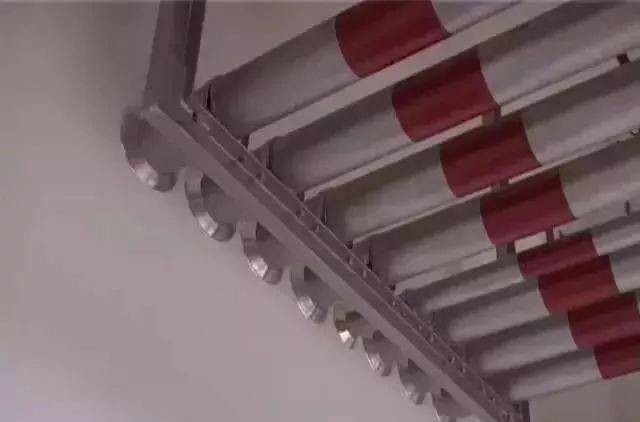

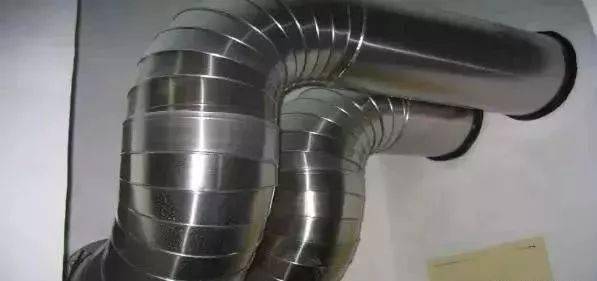

- 管道穿墙时的保温及护口做法
点击加入机电天下永久会员，一键获得2T机电技术精品资料
- 管道在顶棚及墙面的护口做法
- 电缆桥架穿墙封堵

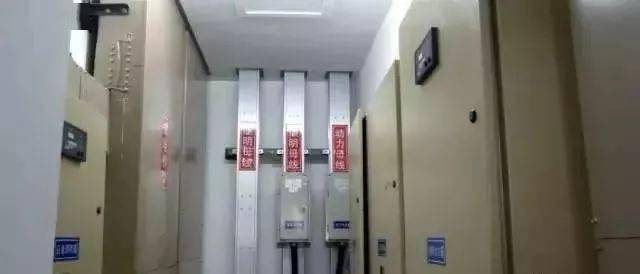

- 母线穿墙封堵
- 管道穿墙护口做法
- 吊杆根部做法
- 支架根部水泥小台标准整齐

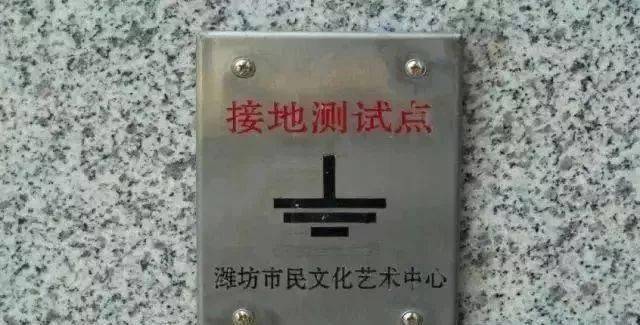

室外接地测试点设置
室外接地测试点要按设计、规范要求设置，设置切忌草率行事。一不应突出建造物过多，二要测试方便，三要与外墙浑然一体，美观亮丽，四要标识清晰。设置得好也可起到锦上添花的作用。

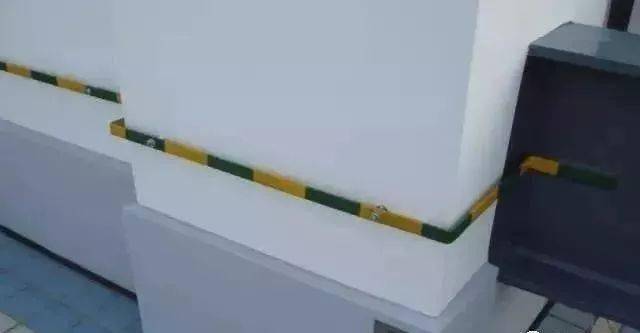

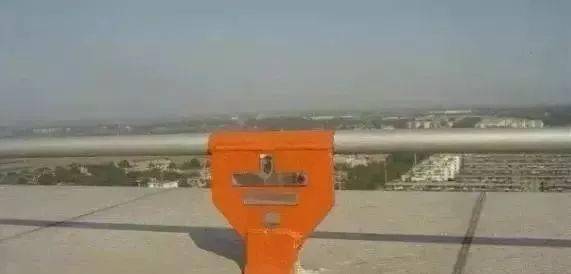

- 防雷测试点规范美观
点击加入机电天下永久会员，一键获得2T机电技术精品资料

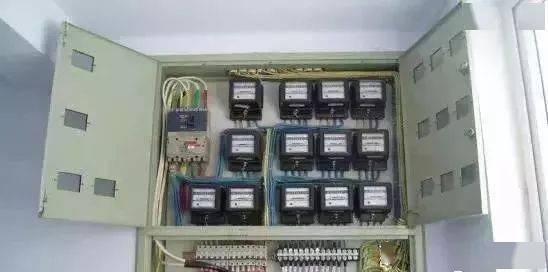

配电柜、配电箱的处理
独立的配电柜、配电箱，成排配电柜的安装，除了按规范要求，垂直度，水平度，标高符合要求外，柜、箱内的工艺应作如下处理：
1）箱内电管应一管进入一孔排列整齐，用锁母固定，管口处理完善有护口；
2）箱内地线、零线应经母排联接，每个螺栓上不多于两根线，线路分色符合规范要求；
3）电缆要挂牌，标明从哪来到哪去；
4）排线整齐，固定牢靠，工艺美观，且箱内干净无杂物；
5）有电器元件的箱门要接地，板面标识清楚，干净明亮，板面平整，油漆完整；
6）配电柜电缆引入处，应密封处理防火。

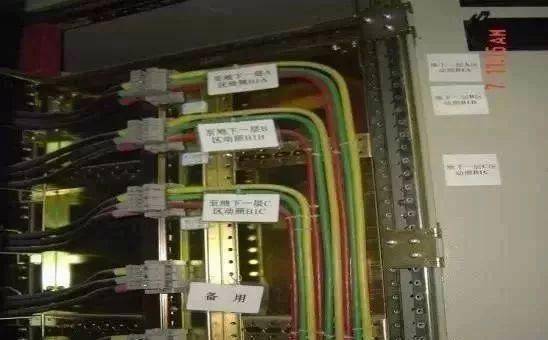

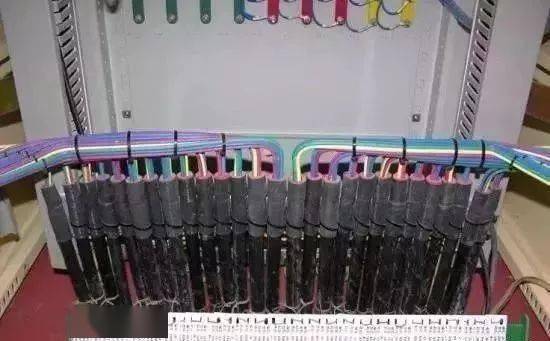

- 标识清晰、挂牌完整、布线整齐

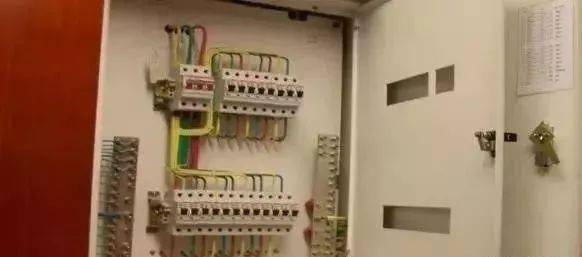

- 零线和保护地线经汇流排配出

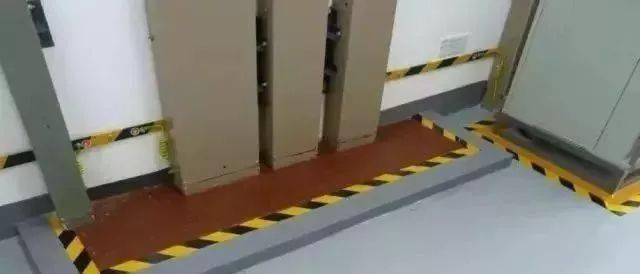

- 布局整齐、间隔均匀
管道、设备、油漆颜色与标识

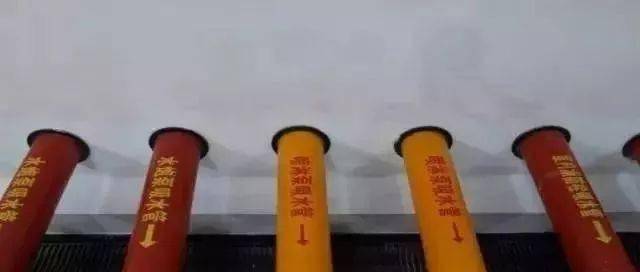

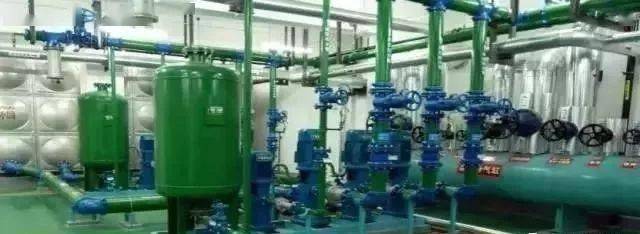

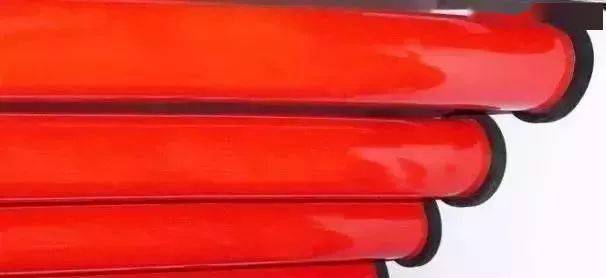

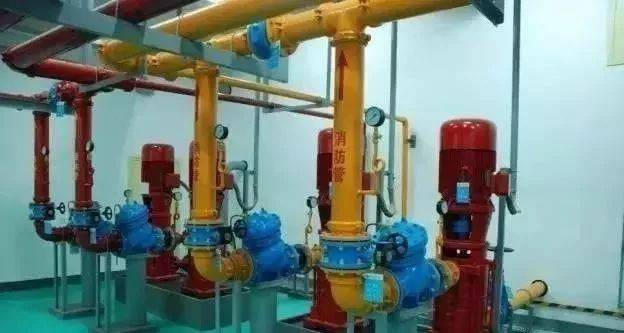

在规范中，对各种管线都有油漆颜色的要求。如：消防喷淋管红色，火灾报警管线白色防火涂料。在地下室机房等管线集中的场所，怎样强化管线、而弱化支吊架，是值得研究的问题。一些对颜色没有严格要求的管线，如果颜色配置的好，将对观感起到很好的作用，色彩运用得好，就会使人有光彩夺目的感觉。强化管线颜色、弱化支架的颜色，突出管线的美。各类管线标识、文字与流向箭头、大小、颜色、管道的位置，都将对工程质量起到点缀作用 。

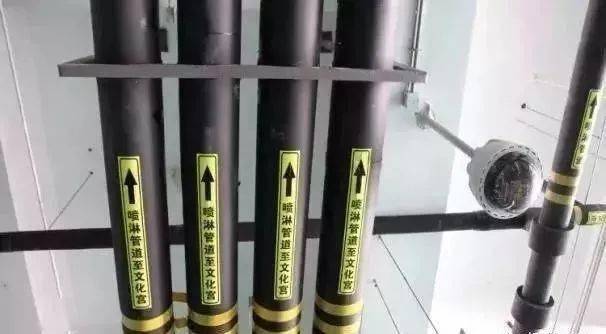

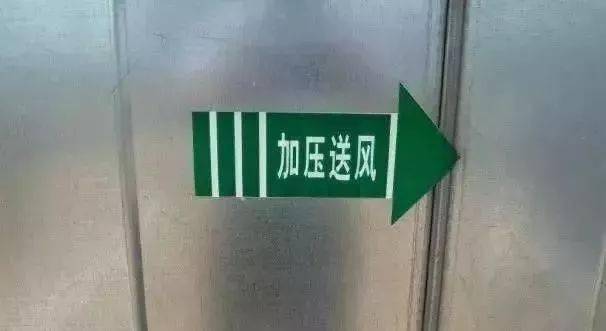

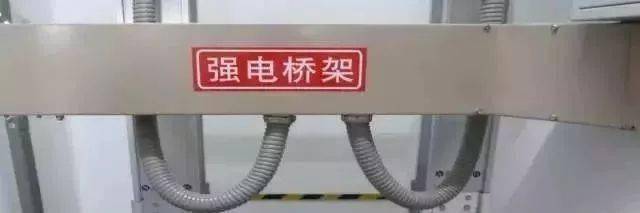

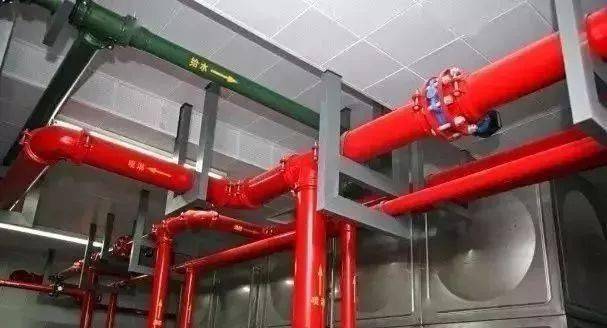

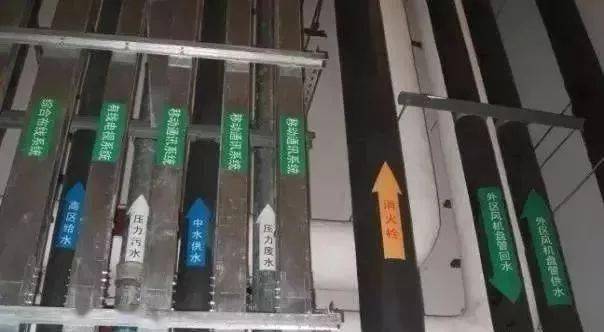

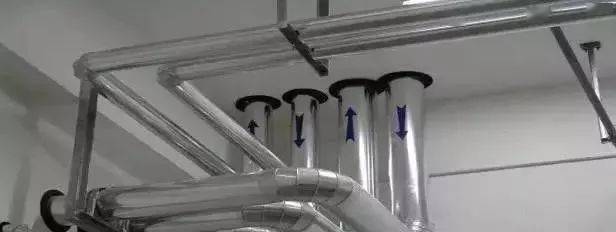

- 共用管架标识、专业颜色标识清晰，颜色鲜艳 、标识醒目鲜艳。
