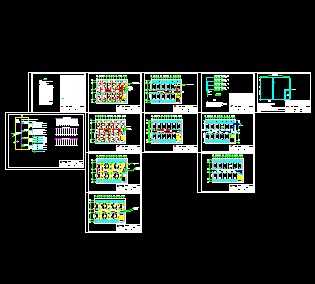

介绍： 该工程为宿舍改扩建工程，学生宿舍为四层钢筋混泥土结构，楼层高度16.2M，总建筑面积1436.2m2. 该职工宿舍楼工程用电设备总容量为89.80kW（每间宿舍：分体空调插座按1.700kW/个，二三极暗装插座2×100W/个，单管荧光灯2×36W/个，环形吸顶荧光灯2×22W/个；每层走廊：自带电源事故照明灯5×36W/个，疏散指示标志灯按5×5W/个，走廊灯4×36W/个），按功率因数0.9，同时系数0.8，需用系数0.7，进行计算，该宿舍楼视在功率：66.59kVA，有功功率：54.19kW，无功功率：38.69kVar，计算电流：101.17A。 （二）宿舍楼供电电源采用YJV－0.6/1kV－4×50铜芯电力电缆从变电所穿RC管埋地敷设至一楼值班室总配电箱，电源电压为220V；从变电所引入的电源入户前进行重复接地处理，接地电阻不得大于4Ω，接地引线采用4×25镀锌扁钢，接地后引入的零线采用单芯等径铜线穿管敷设，线路长度根据施工现场确定。 （三）走廊、宿舍、阳台、厕所照明灯具均采用吸顶安装，走廊控制开关采用声光控延时开关，吸顶安装；室内插座、开关均采用暗装；开关安装高度距地面1.4M；普通电源插座安装高度距离楼层面为0.4M，空调插座安装高度为距离楼层面2.2M。 （四）应急照明采用自带电源事故照明灯具，安装高度距地面2.5M，其供电电源取自总配电箱，线路采用ZBN-BV－2×1.5铜芯导线，穿PC管沿墙暗敷。“安全出口”指示标识安装在安全出口和疏散门的正上方；沿疏散走道设置的灯光疏散指示标志，应设置在疏散走道及其转角处距楼地面高度1.0m以下的墙面上。
