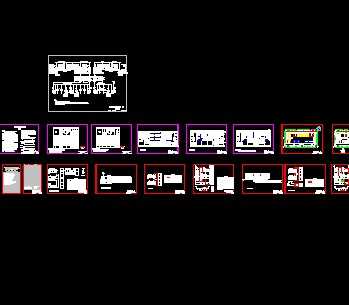

某厂房变电所工程设计图

介绍：本期设计变压器容量主供为1x1600kVA+1x1250kVA。备供容量为1000kVA。高、低压配电装置进出线均为电缆.主供配备相应的过电流,速断,过负荷保护.主接线方式:主供和备供相互独立,高压侧均为单母线接线,低压侧主供为单母分段接线,备供为单母线接线. 布置方式：变压器户内安装，高低压配电装置为户内布置。计量方式：高供高计，计量柜应符合《盐城市电力客户计量柜封闭性规定》。安装负荷控制装置，安装在高压计量柜内。负控工作电压为AC220V，电源取自变电所照明配电箱。
