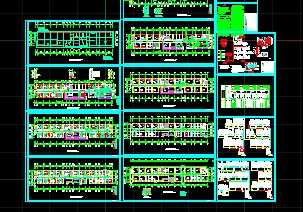

介绍： 设计范围 1.电力、照明系统2.防雷接地系统3.有线电视系统4.电话网络系统5.广播系统6.监控系统 三、建筑概况 本建筑地上四层，建筑面积7438.16m!，框架结构，层高3.6m，总建筑高度18.15m。建筑走道做吊顶。 四、供配电设计 1．负荷级别：排烟风机、送风机、消防报警电源、应急照明为二级负荷，其它为三级负荷。 2．供电电源：自校区变电所不同母线段引两路380/220V低压电源。 3．应急电源：建筑内应急照明采用区域蓄电池集中供电(正常交流输出、应急220V直流输出，三、二线式接法)系统，所带灯具需用镇流(变压)器者均选用电子式；应急输出时，出线应与交流系统有可靠隔离措施。 4．无功及计量：无功功率补偿采用荧光灯、金卤灯等部分设备就地补偿的方式，功率因数0.9以上。低压配电室设总表计量。 5.配电：建筑内配电均采用TN-S系统,采用放射式与树干式相结合的配电方式。消防设备、应急照明等重要负荷由两路电源供电,并在末级配电箱处实现自投自复。 五、照明系统 1．线路选择及敷设：除注明外,照明系统分支导线均为BV500V2.5mm2塑料绝缘铜芯导线,穿钢管吊顶内、楼板内、墙内或地面垫层内暗设，穿管管径参阅92DQ1-79。由配电引出的供电干线线路均选用ZR-YJV电缆,采用金属线槽或局部穿钢管敷设。消防及应急照明用支线,均选用ZR-BV型阻燃塑料绝缘铜芯导线,穿钢管顶板内、墙内或地面内暗设，穿管管径参阅92DQ1-79。 2．照明配电：照明采用分层供电方式；应急照明采用区域蓄电池集中直流供电系统，并根据照明部位采用三线或二线制供电。公共走廊事故照明与应急照明共用回路，并采用三线制供电。应急回路上的灯具为多管时只有其中一管做为应急照明，其他做为事故照明。 3.设备及安装：灯具的安装方式及高度见图例;暗装插座距地0.3m，暗装板开关距地1.3m;竖井内的配电箱明装距地1.2m；暗装照明箱距地1.5m;配电柜、应急照明箱落地安装,底部设C10槽钢基座。 4.照明设计内容：包括一般照明、事故照明、疏散照明。 5.照明设计准则：符合建筑设计功能及艺术要求，建立较好室内照明环境；尽可能满足节能要求。
