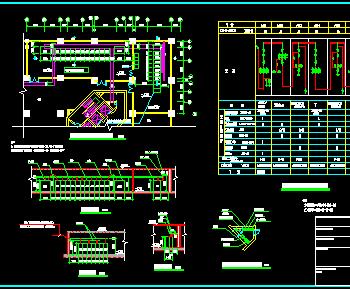

介绍: 30层商住楼电气设计图纸包括高低压配电室大样图、高压配电柜系统图、低压配电柜系统图、低压配电干线系统图、配电箱系统图、控制箱系统图、地下一层动力平面图、地下一层照明平面图、1层动力平面图、1层照明平面图,供大家参考! 本建筑为一类高层商住楼。地下一层,为车库和设备用房;地上三十层,其中1~五层为商场,本建筑为一类高层商住楼。地下一层,为车库和设备用房;地上三十层,其中1~五层为商场,结构型式为框肢剪力墙结构。 1、本工程生活泵、住宅客梯及火灾报警控制器、消防泵、喷淋泵、消防电梯、防排烟风机、应急照明、疏散照明等消防用电设备为一级负荷;商场营业厅用电设备为二级负荷;其余用电设备为三级负荷。 2、负荷计算:本工程酒店部分用电总设备容量Pe=2091.1kW,同时系数取0.7,则计算负荷Pjs=1463.8kW,设计变压器装机容量为2X1250kVA干式变压器。
