十六层框架结构一类高层建筑综合大楼全套电气施工图纸

  • 资料大小:4 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-04-29 09:06
  • 发布作者:200825ll
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
十六层框架结构一类高层建筑综合大楼全套电气施工图纸

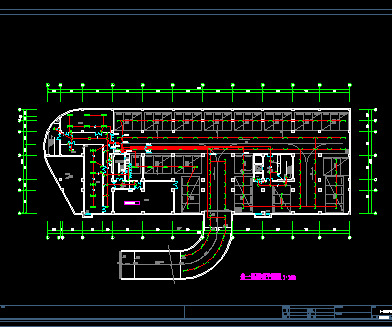

介绍: 一、工程概况: 本工程为一类高层建筑,地下一层,地面上十六层。建筑高度63.3米,建筑面积23687平方米。结构形式为框架结构,现浇楼板。 三、设计范围: 1、本工程设计包括红线内的以下电气系统: 1)供配电系统。 2)照明系统。 3)建筑物防雷、接地系统及安全措施。 十六层框架结构一类高层建筑综合大楼全套电气施工图纸包括:竖向配电干线系统图、ELS智能消防应急疏散照明系统图、漏电火灾报警系统图 生活泵房配电柜系统图消防泵房配电柜系统图、配电箱(柜)系统图一、配电箱(柜)系统图二、负一层照明平面图、负一层干线、插座平面图、负一层应急疏散照明、漏电火灾报警平面图、一层照明平面图、一层干线、插座平面图、一层应急疏散照明、漏电火灾报警平面图、二层照明平面图、二层干线、插座平面图、二层应急疏散照明、漏电火灾报警平面图、屋顶层电气平面图、机房层电气平面图、十六层干线、插座平面图、十六层照明平面图、十六层应急疏散照明、漏电火灾报警平面图、七至十五层应急疏散、漏电火灾报警平面图……
点击进入下载 (需要 0 积分)
