多层公共建筑框架结构电气工程施工图纸

  • 资料大小:10.8 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-05-07 14:35
  • 发布作者:200825ll
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
多层公共建筑框架结构电气工程施工图纸

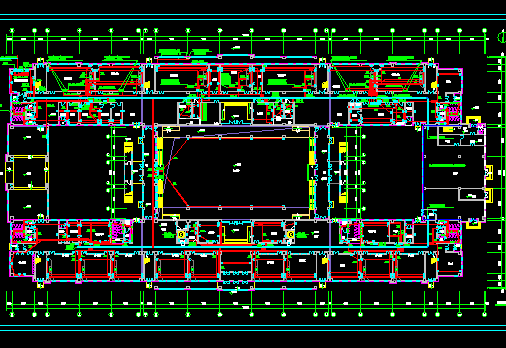

介绍: 建筑概况: 本次设计包括08-08-02地块(F区)的F1#中学教学楼施工图。F1#教学楼为30班完全中学。建筑高度19.65米地上5层,首层4.2米,标准层:3.75米。总建筑面积:29043平米。本工程为多层公共建筑,结构形式为框架结构,耐火等级为二级。 设计范围: 1、照明、动力及其配电系统; 2、防雷与保护接地系统; 3、本建筑物内的开闭站内的高低压配电及照明动力配电由当地供电部门设计 多层公共建框架结构电气工程施工图纸包括:一层总等电位接地平面图、二层照明平面图、二层动力平面图、一层动力平面图、一层照明平面图、五层动力平面图、五层照明平面图、屋顶防雷平面图、层配电箱系统图(一)、层配电箱系统图(七)……
点击进入下载 (需要 0 积分)
