三十四层框架中心筒结构办公楼建筑项目电气全套施工图

  • 资料大小:103MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-05-08 13:33
  • 发布作者:200825ll
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
三十四层框架中心筒结构办公楼建筑项目电气全套施工图

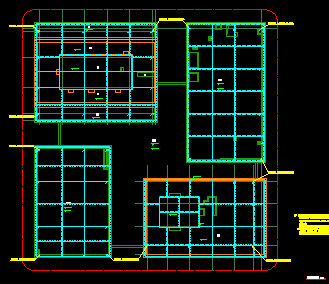

介绍: 建筑概况: 本工程为新建的以出租办公室为主附带商业的一类超高层建筑,建筑面积120473平方米,其中地下31573平方米,地上88900平方米。地下3层,主要为商业、车库、各种机房、库房等;地上34层,主要为商业、餐厅、办公室、会议室等,19层为避难层。建筑主体高度156.75米。整个建筑结构形式为框架中心筒,现浇混凝土梁,板,柱。基础形式为垡型基础。 本设计包括红线内的以下内容: (1)10/0.4kV变配电系统; (2)0.4/0.23kV配电系统(含0.4/0.23kV应急配电系统); (3)照明配电系统(含应急照明系统); (4)火灾自动报警及消防联动控制系统; (5)建筑物防雷、接地系统及安全措施; (6)漏电火灾自动报警系统; 三十四层框架中心筒结构办公楼建筑项目电气全套施工图包括:地下室低压配电系统图(一)、地下室低压配电系统图(五)、商业低压配电系统图(一)、商业低压配电系统图(四)、主楼低压配电系统图(一)、主楼低压配电系统图(三)、配电箱系统图(一)、配电箱系统图(二十二)、地下一层电力干线平面图、三十一~三十四层电力平面图、一层照明平面图、三十一~三十四层照明平面图、三十一~三十四层电气消防平面图……
点击进入下载 (需要 0 积分)
