某幼儿园电气消防施工图纸

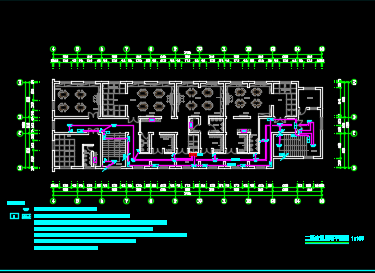

介绍：设计范围包括楼内电气消防系统的改造。电源由室外直埋引入，电压380/220V。电源入户电缆为穿厚铁管埋地敷设，各段干线截面详系统图。照明各支路采用BV-500-n*2.5穿电气专用JDG管敷设，3～4根穿JDG25管，5～6根穿JDG32管，7根及以上导线分管穿线。电线电缆普通用电线路穿管选用电压等级0.45/0.75KV产品；采用桥架敷设时，要求耐火金属桥架至少两点接地。建筑内的电缆井与房间、走道等相连通的孔隙应采用防火封堵材料封堵。EPS电源要求应急转换时间不大于0.25秒，应急工作时间不小于90分钟。某幼儿园电气消防施工图纸包括首层主干线平面图、首层应急照明平面图、首层火灾自动报警平面图、二层火灾自动报警平面图、三层火灾自动报警平面图、屋顶层火灾自动报警平面图、屋顶层应急照明平面图、屋顶层主干线平面图、消防泵房电气平面图、水箱间电气系统图、电气消防设计说明及系统图、电气系统图等
