高层商业综合体电气施工图纸

  • 资料大小:214 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-08-27 15:36
  • 发布作者:cgminmin
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
高层商业综合体电气施工图纸

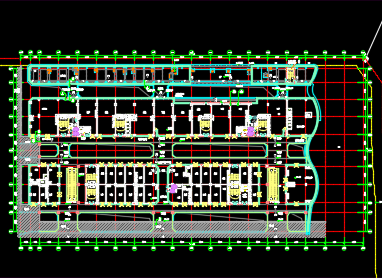

介绍: 项目由南区地标主塔、公寓塔楼、准甲办公楼、酒店配套裙房,北区商业综合体、室外商街以及地下商业、车库、设备用房组成。 商业综合体: 商业综合体面积为115218平米,通过室外连廊与多层室外商街相连,综合体部分包括b1, 1至10层平面,其中4层可以通过南区直接进入, 1层至3层都可以通过不同室外标高直接进入, 2层为综合体东侧广场直接进入层。屋面部分IMAX影厅顶的相对标高为42.500,屋面标高为38.500。 商业综合体包含百货,超市,恒大影城,儿童娱乐,餐饮KTV等26余个商业业态,内置双中庭联系上下空间,主中庭一直可以到达9层影城大厅,综合体西南侧设置专用的影院客梯,西侧和北侧设置直达各层的客货梯。商业综合体东南侧与办公塔楼连接,功能互相联系。 室外商街: 北区室外商业街总建筑面积约12.6万平方米,其中B1/B1夹层为不计容室外商业街,建筑面积约2.9万平方米。2层至4层为计容室外商街,建筑面积约9.7万平方米。 B1及B1夹层的室外商业街,按照吊三层的局部商街形态进行设置。其中,B1层室外商街南侧与商业综合体相邻,北侧临地下室外墙处设置超市等业态。B1夹层的商业其南侧商铺与3层商铺共同形成下跃商铺。其他室外商街,均采用平层铺的形式。通过上空的架空室外平台进行交通连接。 高层商业综合体电气施工图纸包括竖向干线系统图、低压系统图、变配电监控系统图、地下二层电力平面图、地下一层电力平面图、地下夹层电力平面图、一层电力平面图、二层电力平面图、三层电力平面图、四层电力平面图、屋顶层电力平面图、电力配电箱系统图、地下二层照明平面图、地下一层照明平面图、地下夹层照明平面图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、照明配电箱系统图、地下二层消防报警平面图、地下二层消防联动平面图、地下二层应急广播平面图、地下一层消防报警平面图、地下一层消防联动平面图、地下一层应急广播平面图、地下夹层消防报警平面图、地下夹层消防联动平面图、地下夹层应急广播平面图
点击进入下载 (需要 0 积分)
