大型酒店全套施工图纸(建筑、结构、电气、暖通、给排水)

  • 资料大小:177 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-09-04 16:16
  • 发布作者:cgminmin
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
大型酒店全套施工图纸(建筑、结构、电气、暖通、给排水)

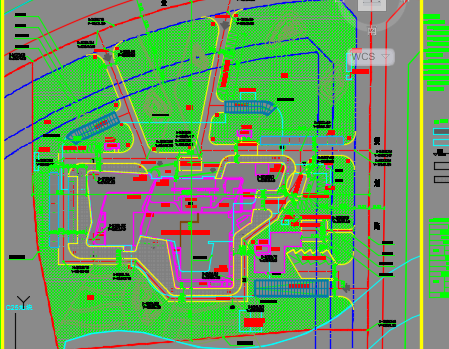

介绍: 本项目为公共建筑。总用地面积为49708平方米,其中规划建设用地面积为35854平方米。本工程共一座建筑物,总建筑面积为66523.01平方米,地上建筑面积52127.01平方米,地下建筑面积14396.00平方米。其中地上一三层为酒店配套功能,大堂、餐饮、会议、宴会厅、游泳、健身等;三层、四层之间设设备转换层;四二十一层为标准客房区、特色客房区;地下建筑一层,主要功能为后勤服务用房、机动车停车库及设备用房。建筑高度(室外地面至女儿墙顶)为95.26米。 包括总平面定位图、总平面竖向图、地下一层组合平面图、十一层平面图、十二~十五层平面图、十六层平面图、十九层平面图、屋顶平面图、轴立面图、剖面图、核心筒详图、扶梯详图、楼梯详图、汽车坡道详图、卫生间大样图、客房放大图、泳池放大图、泳池及夹层剖面图、变配电间平面放大图、换热站、锅炉房平面放大图、冷冻机房平面放大图等
点击进入下载 (需要 0 积分)
