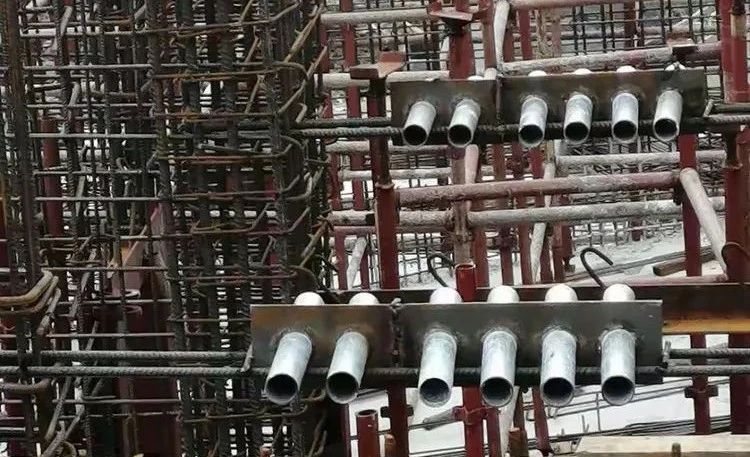

作为人防工程建设的重要参与者，监理单位在施工过程中需严格把控穿管工程的防护密闭性和施工质量。穿管工程涉及通风、给排水、电缆管线等多个专业，其质量直接影响工程的防护能力和平战转换功能。本文从监理角度出发，梳理穿管限制及安装质量控制的核心要点，助力工程人员规范施工，确保人防工程安全可靠。 一、穿管限制与基本要求 1.工程防护能力(包括防核武器、常规武器)、防化能力(包括防核生化武器)：在工程的任何防护结构部位、防护设备和各种管道的引入点都应具有相同的防护和防化能力。 2.与防空地下室无关的管道，不宜穿过人防围护结构。上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室。对于乙类防空地下室和核5级、核6级、核6B级的甲类防空地下室，当收集上一层地面废水的排水管需要引入防空地下室时，其地漏应采用防爆地漏。 3.穿过防空地下室顶板、临空墙和门框墙的管道其公称直径不宜大于150mm。 4.凡进入防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施。 5.防空地下室所需的管道，原则上宜从墙体穿入。 6.密闭穿墙管做套管时，在套管与管道之间应用密封材料填充密实，并在管口两端进行密闭处理；填料长度应为管径的3～5倍，且不得小于100mm;管道在套管内不得有接口；套管内径比管道外径大30～40mm。 7.平时使用的管线穿越防护密闭要求的墙、板时，其防护措施应按设计要求安装到位，不得临战转换或截断封堵。 二、通风管道穿管的防护密闭质量控制 1.预埋管件应除锈，并在外露部分刷红丹防锈漆两道，应随土建施工时一起浇筑在墙内。 2.预埋管直径应与所连接的密闭阀门、超压自动排气活门相匹配。 3.预埋管时应先焊好密闭翼环，管道与管道、管道与法兰、管道与密闭翼环的连接均应采用满焊，保证密封。 4.通风管的密闭穿墙短管，应采用厚2～3mm的钢板机械卷制成型满焊，其焊缝应饱满、均匀、严密。 5.密闭穿墙短管两端伸出墙面的长度应不小于100mm。 6.密闭翼环采用的钢板应平整，其厚度不小于10mm,翼高不小于50mm。 7.除设计另有要求外，当管径不大于DN150的风管穿过4B级及以上防空地下室的临空墙、防护密闭墙上预埋的套管，或管径大于DN150的风管穿过防空地下室的临空墙、防护密闭墙上预埋的套管时，应在朝向冲击波端设置钢板厚度不小于10mm的防护抗力片。 三、给水排水管道穿管的防护密闭质量控制 1.穿过人防围护结构的给水引入管、排水出户管、通气管、供油管的防护密闭措施应符合下列要求。 ①管径不大于DN150的管道穿过防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙，或穿过乙类防空地下室临空墙，或穿过核5级、6级、6B级的甲类防空地下室临空墙时，应设置防护密闭套管。 ②除设计另有要求外，当管径不大于DN150的给排水管道穿过4B级及以上的防空地下室临空墙、防护密闭墙上预埋的套管，或管径大于DN150的给排水管道穿过防空地下室的临空墙、防护密闭墙上预埋的套管时，应在朝向冲击波端设置防护抗力片。 2.给水管道密闭穿墙管采用钢塑复合管或热镀锌钢管，排水管道密闭穿墙管采用钢塑复合管或其他经过可靠处理的钢管，按设计要求制作安装。 3.密闭翼环采用钢板制作，并按要求与密闭穿墙管焊接。密闭翼环翼高不小于50mm,厚度不小于10mm,按设计要求制作。 4.密闭翼环及密闭穿墙管等加工完成后，其外露部分刷底漆一遍。 5.挡圈采用钢板制作，并按要求与密闭穿墙管焊接。 6.防护抗力片采用钢板制作，其厚度不小于10mm。 7.钢管应放置在密闭穿墙套管的中间，轴线与墙面垂直。 8.钢管和挡圈焊接后，经防腐处理后，再施行与套管安装。 9.在钢管与密闭穿墙套管的空隙之间，按要求应用密封材料填充密实。然后再实行防护抗力与固定法兰之间的焊接(应满焊)。 10.焊接采用手工电弧焊，焊条型号E4303。焊缝应饱满、均匀、严密。 四、电缆管线穿管的防护密闭质量控制 1.对穿过人防围护结构、有防护密闭要求的墙体、板的各种电缆(包括动力、照明、通信、网络等)管线和预留备用管，应进行防护密闭或密闭处理。 2.预埋穿墙短管采用热镀锌钢管，管壁厚度应不小于2.5mm,穿墙短管两端伸出墙面的长度不小于50mm。短管预埋时应先焊好密闭翼环，与热镀锌钢管双面满焊，保证密封，同时应与结构钢筋焊牢，一次浇筑。 3.当同一处有多根管线需作穿墙密闭处理时，可在密闭穿墙短管两端各焊上一块密闭翼环。两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面。 4.密闭翼环采用厚度不小于5mm厚的热镀锌钢板制作，钢板应平整，其翼高不小于50mm。 5.核5级、常5级及以上等级的防空地下室，当电气管线穿过临空墙、防护密闭墙上预埋的套管时，应在朝向冲击波管端按设计要求设置防护抗力片。抗力片用热镀锌钢板加工，钢板应平整，其厚度不小于10mm,加工尺寸根据设计图确定。抗力片管线槽口宽应按管线外径开设，与所穿越的管线外径相同，槽口必须光滑。两块抗力片的槽口必须对插。其他情况，当管两端用环氧树脂封堵深度大于50mm时，可不设置抗力片。 6.管内密闭填料等可根据实际情况选用并经设计人员同意。 7.弱电线路一般选用多根导线合穿在一根保护管内通过外墙、临空墙、防护密闭隔墙、密闭隔墙。但应采用暗管加密闭盒的方式进行防护密闭或密闭处理。保护管径不得大于25mm。在外侧受冲击波方向，接线盒应采用防护盖板，盖板厚度应采用不小于3mm的热镀锌钢板。 8.当防空地下室内的电缆或导线数量较多，且又集中敷设时，可采用电缆梯架、托盘和槽盒敷设的方式。但电缆梯架、托盘和槽盒不得直接穿过临空墙、防护密闭隔墙、密闭隔墙，当必须通过时，改为密闭穿管敷设。电缆梯架、托盘和槽盒穿越有防护、密闭要求的墙体的防护密闭处理应符合设计要求。 9.口部明敷电缆及封闭母线槽穿墙管做法应符合设计要求。 10.电缆、护套线、弱电线路和电气备用管穿过临空墙、防护密闭隔墙、密闭隔墙应采取防护密闭或密闭封堵。 监理工作建议 事前交底：明确设计图纸中穿管位置、规格及防护要求，提前识别风险点。 过程旁站：重点监督焊接、密封填充、套管预埋等隐蔽工序，留存影像资料。 材料验收：严格核查密闭翼环、抗力片、密封材料的规格与质量证明文件。 联合验收：联动建设单位、人防检测单位、施工方等相关单位进行穿管密闭性专项检测，确保战时防护效能。 人防工程穿管安装是防护体系的“毛细血管”，监理人员需以“零容忍”态度把控每一处细节。唯有严格执行规范、紧盯关键工序，方能筑牢工程的安全屏障，为战时防护能力保驾护航！
