最近有网友咨询，刚接触消防行业，很多图纸看不懂。在此小编收集整理如下图例，方便大家看图使用，希望可以帮助到大家。
消防工程基本图形符号

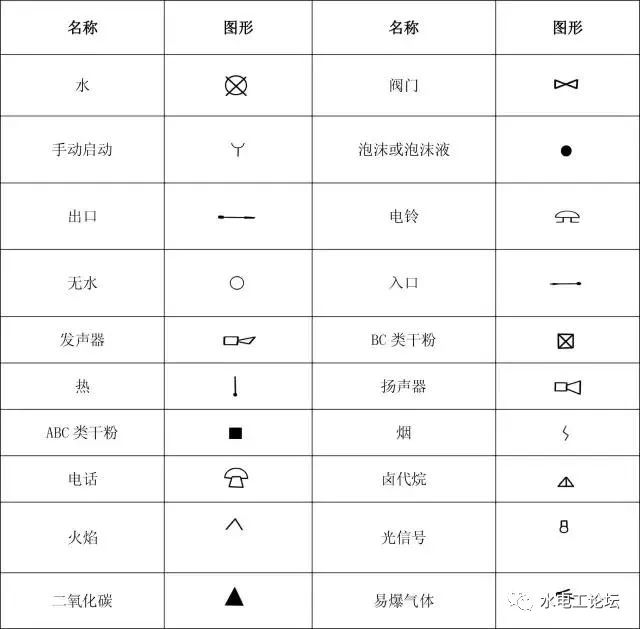

1、消防工程辅助符号

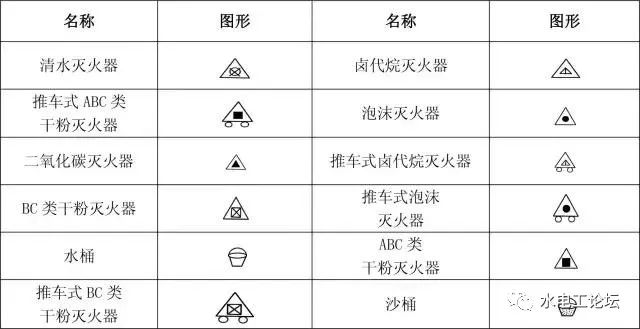

2、消防工程灭火器符号

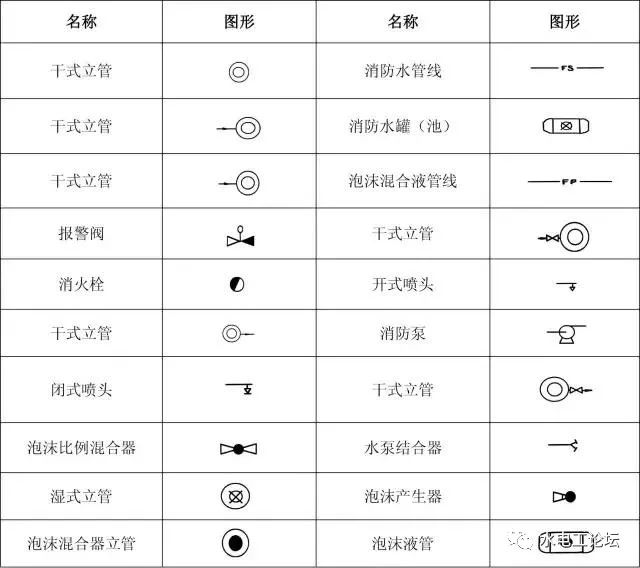

3、消防管路及配件符号

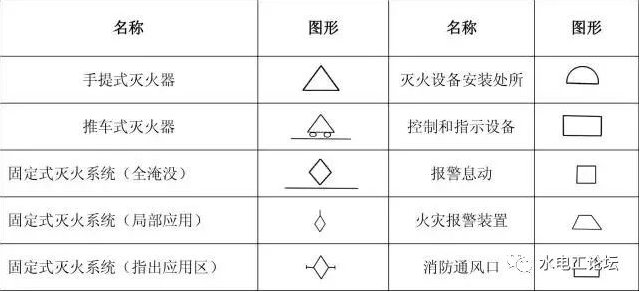

4、消防工程固定灭火器系统符号
5、消防工程灭火设备安装处符号

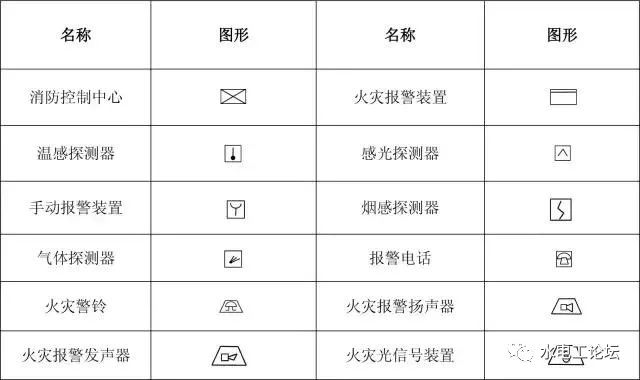

6、消防工程自动报警设备符号
