1 总体检查
根据总体检查流程图找出故障点的大方向，逐渐细化，以找出具体故障，如下图所示。
2 电源故障检查
电源灯不亮需对供电系统进行检查，检查流程图如下图所示。

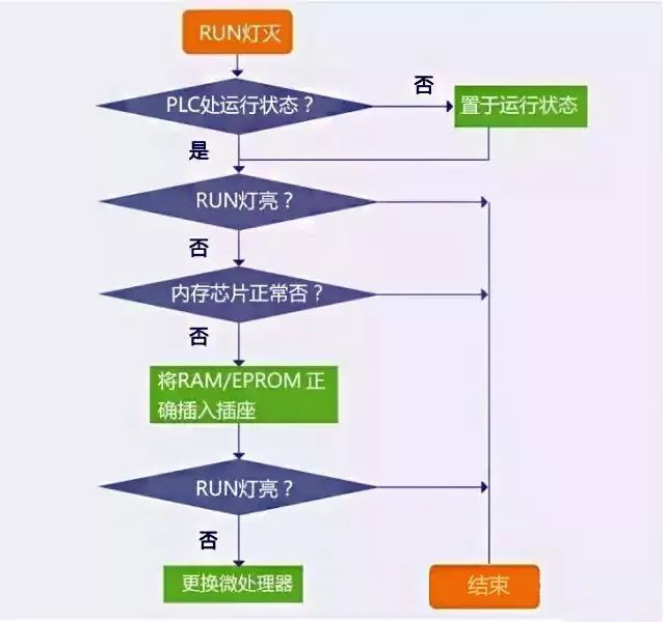

3 运行故障检查
电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行，检查流程图如下图所示。

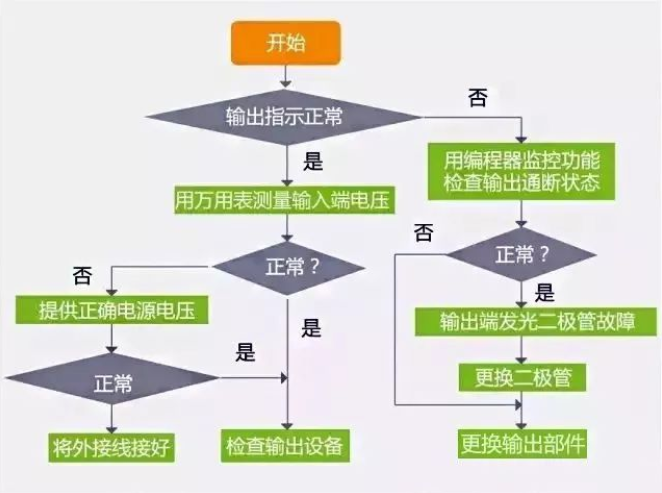

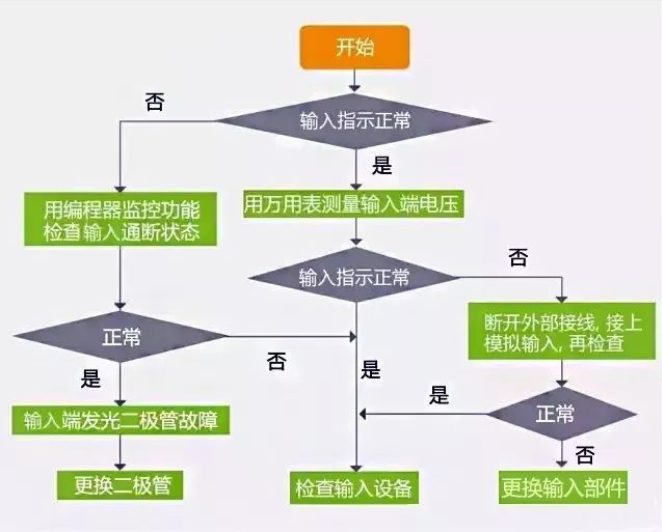

4 输入输出故障检查
输入输出是PLC 与外部设备进行信息交流的通道，其是否正常工作，除了和输入输出单元有关外，还与联接配线、接线端子、保险管等元件状态有关。检查流程图如下图所示。
