“配电箱”是“照明配电箱”和“动力配电箱”的总称，是配电用的。 主要有“发电”“输电”“变电”“配电” 。正常先是发电，经过升压变压器变为高压后输送的各个地方，在经过将压变压器逐级变到我们需要的电压，最后经配电设备输送的用电设备。

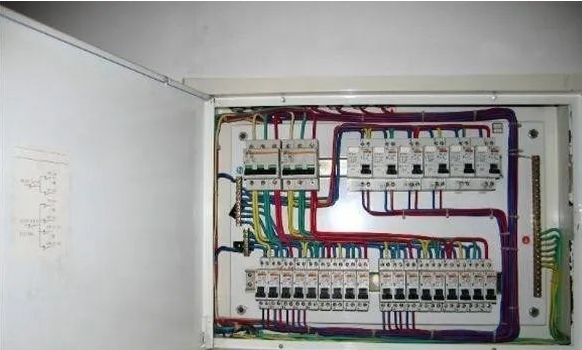

配电箱是数据上的海量参数，是集电能分配、计量、保护、控制、无功补偿于一体的新型综合控制箱。一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。
01 配电箱构成主要分为两部分
（1）成套部件：即配电箱外壳及其相关配件。
（2）电气元件及相关附件：即空气开关和其所需要的附件。
02 柜内有以下各部分组成
（1）断路器
断路器：既开关，是配电柜的主要元器件，常用的有空气开关．漏电开关．双电源自动转换开关。
空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。
断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。
空气开关的工作原理：
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
（2）漏电保护开关
漏电保护开关概念：
既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。
漏电保护开关的工作原理：
漏电保护器的工作原理图。LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。电源相线和中性线穿过圆孔成为零序互感器的一次线圈。互感器的后部出线即为保护范围。
漏电保护开关的作用：
1）当电气设备或线路发生漏电或接地故障时，能在人尚未触及之前就把电源切断。
2）当人体触及带电的物体时，能在011s内切断电源，从而减轻电流对人体的伤害程度。
3）可以防止因漏电而引起的火灾事故。
（3）双电源自动转换开关
双电源自动转换开关为电源二选一自动切换系统，第一路出现故障后双电源自动转换开关自动切换到第二路给负载供电，第二路故障的话双电源自动转换开关自动切换到第一路给负载供电。
