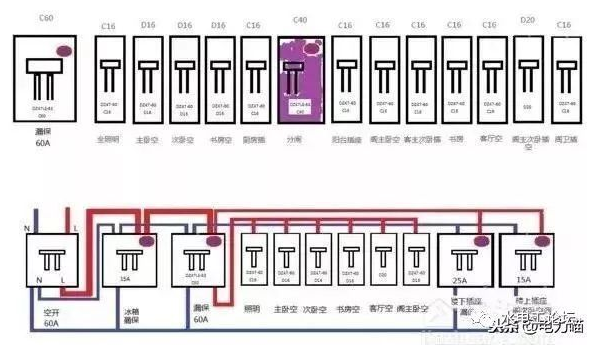

家用配电箱是家中电路的中枢纽，也是我们日常用电的总控制，也是非常比不可少的装修流程，如果出现一些安全隐患，我们可以及时处理，不过很多人不懂的家用配电箱怎么安装，接下来小编为大家介绍家用配电箱安装方法及要点，以及配电箱接线图详解，供大家参考。
一、家用配电箱安装方法：
1、明装配电箱，配电箱设计在客厅，安装在墙上时，应采用开脚螺栓(胀管螺栓)固定，螺栓长度一般 为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖(按配电箱 或配电板四角安装孔的位置埋设)，然后用木螺钉在木砖处固定配电箱或配电板。
2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。
3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm;暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。

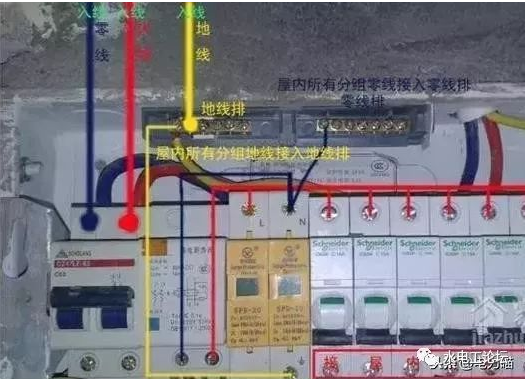

5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线(N 线)和保护零线(PE 线)汇流排， 零线和保护零线应在汇流排上连接，不得绞接，应有编号。
6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地(接零)。
二、家用配电箱安装注意事项：
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间，应安装在干燥、通风部位，且无妨碍物，方便使用。绝不能将配电箱安装在箱体内，以防火灾。
4、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作;进配电箱的电管必须用锁紧螺帽固定。
5、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋入墙体时应垂直、水平，边缘留5~6毫米的缝隙，配电箱内的接线应规则、整齐，端子螺丝必须紧固。
6、各回路进线必须有足够长度，不得有接头，安装后标明各回路使用名称，家庭配电箱安装完成后须清理配电箱内的残留物。
