电气二次回路标号用于常见于电器柜和设计图纸中，熟悉和正确使用电气二次回路标号是仪表和电气从业人员必备技能。电工学习网小编从二次回路标号的原则、基本方法、标号细则三个方面分享电气二次回路标号相关知识。
电气二次回路标号的基本原则

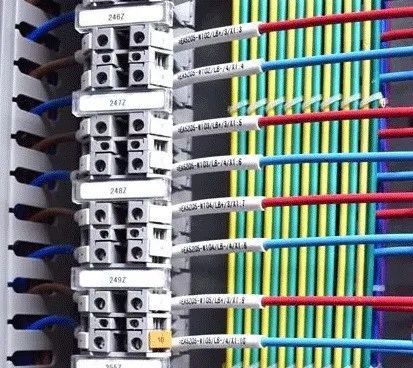

凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。此外，某些装设备在屏顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应的标号。
控制柜内外所有电器元件和导线的编号必须与电气原理图上的编号完全一致，因为安装和检修电器线路都要对照原理图进行。原则是：简单、好记、区分清楚、美观、一目了然！
为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
02
电气二次回路标号的基本方法
①用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。
②按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
③电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
03
直流回路的标号细则
①对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001-099及l-599，励磁回路用601-699。
②控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101-199，201-299，301-399，…，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，…，142，140，…
③信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。
④开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。例如有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101-199，2KK所对应的选201-299，3KK对应的选301-399。
⑤正极回路的线段按奇数标号，负极回路的线段按偶数标号；每经过回路的主要压降元(部)件(如线圈、绕组、电阻等)后，即行改变其极性，其奇偶顺序即随之改变。对不能标明极性或其极性在工作中改变的线段，可任选奇数或偶数。
⑥对于某些特定的主要回路通常给予专用的标号组。例如：正电源为101、201，负电源为102、202；合闸回路中的绿灯回路为105、205、305、405；跳闸回路中的红灯回路编号为35、135、235、……等。
04
交流回路的标号细则
①交流回路按相别顺序标号，它除用三位数字编号外，还加有文字标号以示区别。例如A411、B411、C411。
②对于不同用途的交流回路，使用不同的数字组，电流回路的数字标号，一般以十位数字为一组。如A401-A409，B401-B409，C401-C409，…，A591-A599，B591-B599。若不够亦可以20位数为一组，供一套电流互感器之用。几组相互并联的电流互感器的并联回路，应先取数字组中最小的一组数字标号。不同相的电流互感器并联时，并联回路应选任何一相电流互感器的数字组进行标号。电压回路的数字标号，应以十位数字为一组。如A601-A609，B60l-B609，C601-C609，A791-A799，…，以供一个单独互感器回路标号之用。
③电流互感器和电压互感器的回路，均须在分配给它们的数字标号范围内，自互感器引出端开始，按顺序编号，例如“TA”的回路标号用411-419，“2TV”的回路标号用621-629等。
④某些特定的交流回路(如母线电流差动保护公共回路、绝缘监察电压表的公共回路等)给予专用的标号组。
为了便于二次回路的施工与日常维护，根据“四统一”的原则，必须对电缆和电缆所用芯进行编号，编号应该做到使用者能根据编号了解回路用途，能正确接线。
二次编号应根据等电位的原则进行，就是电气回路中遇于一点的导线都用同一个数码表示，当回路经过接点或者开关等隔离后，因为隔离点两端已不是等电位，所以应给予不同的编号，下面将具体的解释些常用电缆和电缆所用芯编号。
电缆的编号
本间隔电缆的编号：通常从101开始编号，以先间隔各个电气设备至端子箱电缆，再端子箱至主控室电缆，先电流回路，后控制回路，再信号回路，最后其他回路（如电气联锁回路，电源回路）的顺序，逐条编号，同一间隔电缆编号不允许重复。
该电缆所在一次间隔的种类：采用英文大写字母表示，220kV出线间隔E，母联EM，旁路EP，110kV出线间隔Y，母联YM，旁路YP，分段YF，35kV出线间隔U，分段UF，10kV出线间隔S，分段SF，电容器C，主变及主变各侧开关B，220kVPT：EYH，110kVPT：YYH，35kVPT：UYH，10kVPT：SYH。
该电缆所在一次间隔的调度编号尾数：如白沙变电站的豆沙线调度编号261，这里就编1，1#主变编1，1母PT编1，依此类推，如果该变电站只有一路旁路，或者一个母联或者分段开关，不需要编号。
各个安控装置如备自投，故障解列，低周减载等的电缆不单独编号，统一将电缆归于装置所控制的间隔依照上面的原则编号。
电源电缆编号
电缆号数：电源电缆联系全站同一一次电压等级的所有间隔，所以应该单独统一编号，一般从01开始依顺序编号
电源种类：交流电源编JL，直流电源编ZL。
由上面可知，所有相同间隔的相同功能电缆除了首位数有区别，其他数字应该是一样的。
